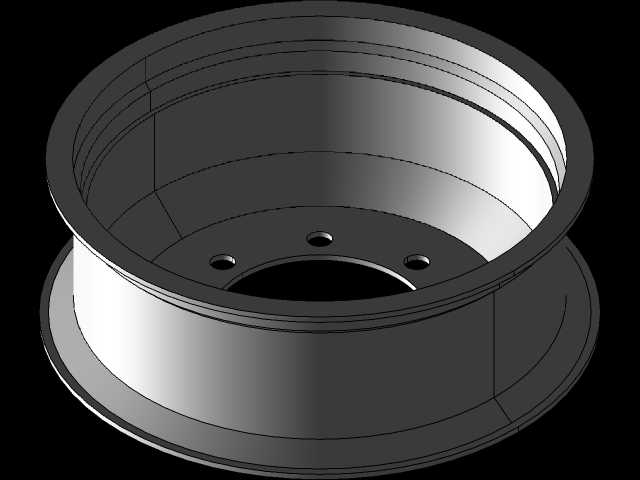

钢制轮毂轮辋结构三维数模

　　该轮辋为钢制商用车车轮核心承载构件，主要适配轻卡、低速载货车辆的行走系统，作为轮胎的装配基体，承担着固定轮胎胎圈、传递整车载荷、缓冲路面冲击的核心作用，在整车行驶过程中需要同时承受垂直载荷、侧向转向力、起步制动扭矩的复合作用，是行走系统安全件范畴的关键部件。从结构设计来看，该轮辋采用深槽式等截面滚压成型结构，轮缘部位做了加厚圆弧过渡处理，避免轮胎拆装过程中出现割胎问题，同时轮缘的圆弧半径匹配标准轮胎胎圈轮廓，保证充气后轮胎与轮辋的贴合密封性，防止高速行驶下出现轮胎脱圈风险。轮辐与轮辋的连接部位采用周向均布的螺栓孔设计，中心大孔为轮毂轴头定位孔，安装时通过轴头止口实现径向定位，再通过均布螺栓完成轴向锁紧，螺栓孔的位置度公差控制在0.

　　2mm以内，保证车轮转动时的动平衡精度，减少整车行驶过程中的方向盘抖动问题。设计过程中优先考虑了装配工艺性，轮辋的槽深尺寸严格匹配对应规格轮胎的拆装要求，既保证轮胎安装时有足够的变形空间完成装配，又避免槽深过大导致轮辋整体刚度不足，在承受冲击载荷时出现变形失稳。轮辋的壁厚采用差异化设计，与轮辐焊接的部位壁厚增加1.2mm，提升焊接连接强度，避免长期交变载荷下焊缝出现疲劳开裂，而轮辋中段的壁厚适当减薄，在保证整体刚度满足要求的前提下降低零件自重，减少行走系统的非簧载质量，提升整车行驶平顺性。从安装边界来看，该轮辋的轴向安装尺寸匹配对应车型的轮毂法兰盘距，轮辋的偏距经过校核，保证车轮安装后与整车翼子板、制动卡钳之间留有足够的安全间隙，

　　避免转向过程中出现运动干涉。轮辋的气门嘴孔位置设置在轮辋槽的侧部，方便充气操作，同时孔位做了翻边处理，提升气门嘴安装后的密封性，防止长期使用后出现漏气问题。在实际应用场景中，该类轮辋多用于载重要求较高的商用车辆，相比铝合金轮辋具备更强的抗冲击能力，在恶劣非铺装路面行驶时，遇到路面凸起冲击不容易出现开裂变形，维修成本也更低，适合工况复杂的货运、农用车辆使用。建模过程中完整还原了轮辋的滚压成型轮廓、焊接连接结构、安装孔位的尺寸细节，所有圆角、倒角、壁厚变化都按照实际加工工艺进行还原，可直接用于后续的有限元强度分析、装配干涉校核、工装夹具设计等工作，也可作为同类型轮辋产品改型设计的基础数模使用。
