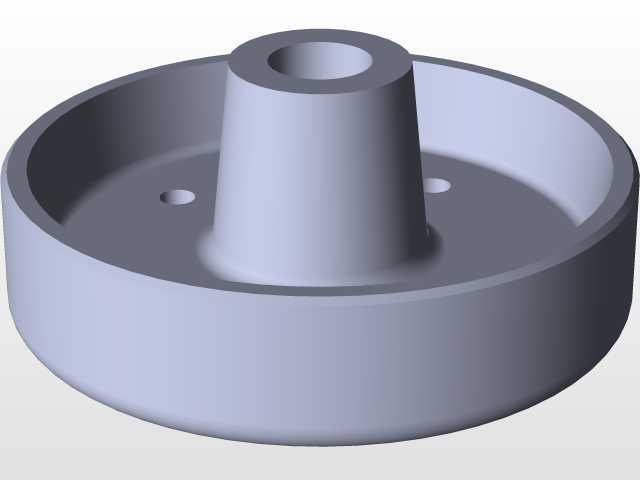

这类带中心凸台的盘类轮毂结构,常应用在中小功率传动系统的动力输出端,作为轴系与外部回转构件的衔接载体,在轻工输送设备、小型农用机具、台式加工设备的主轴末端都能见到同类结构的身影。从实际使用场景来看,该零件承担着双重功能:外侧的盘状外缘用于安装回转执行件,比如带轮、砂轮片、小型叶轮等,中心的锥台状凸台则是与主轴配合的核心定位区域,凸台中心的通孔用于穿装锁紧轴件,盘面上对称分布的小孔则是用来穿装紧固件,将外侧安装的构件牢牢压合在盘面上,避免回转过程中出现径向窜动或周向打滑。设计这类结构时,首先要匹配对应安装轴的轴径尺寸,中心通孔的公差带通常选取过渡配合区间,既保证装配时的定位精度,又不会因为过盈量过大导致装配拆卸困难;
中心凸台的高度需要根据轴端的锁紧行程确定,要保证锁紧螺母压紧后,凸台端面能完全贴合轴肩,避免出现悬臂式的安装间隙。盘体的外缘厚度需要根据传递的额定扭矩核算,若扭矩偏大可适当增加盘体壁厚,或在盘体背面增设辐射状加强筋,降低高速回转时的结构形变。盘面上的安装小孔位置要做动平衡校核,两个小孔关于中心轴对称分布,避免回转时出现偏心振动,小孔的沉头深度要匹配所用螺栓的头部高度,保证螺栓锁紧后头部不高出盘面,防止与外侧安装的构件产生干涉。安装边界上,盘体的最大外径要预留出与周边防护结构的安全间隙,通常单边间隙不小于3毫米,避免回转过程中剐蹭周边固定构件;凸台的外锥面角度可根据定位需求调整,小角度锥面能提升自锁定位性能,适合频繁启停的传动场景,
直筒型凸台则更适合高转速的平稳回转场景。这类结构的材质通常选用灰铸铁或硬质铝合金,灰铸铁的减震性能优异,适合有冲击载荷的传动场景,硬质铝合金则重量更轻,适合对回转惯量有严格要求的高速传动场景。建模过程中要注意各过渡位置的圆角处理,盘体与凸台衔接的根部要设置不小于2毫米的铸造圆角,避免应力集中导致的根部断裂,盘体的外缘棱边要做小倒角处理,去除加工毛刺同时避免安装时割伤操作人员。
