带铰接安装座的缓冲冲击连接构件

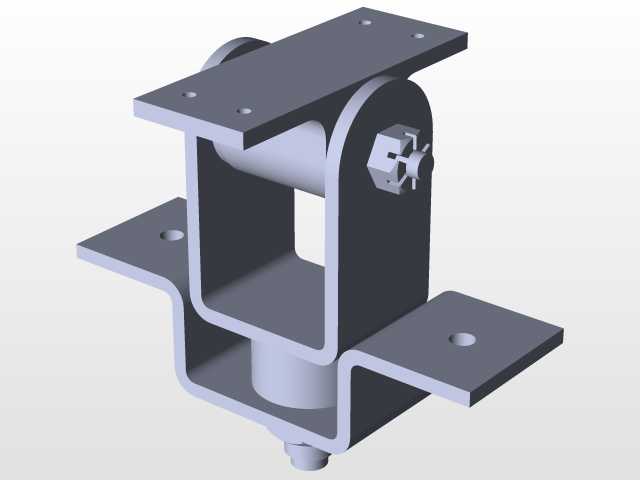

　　这类带铰接结构的冲击连接构件，常应用在存在往复冲击载荷的设备连接部位，比如输送线的缓冲限位段、小型工程机械的作业端连接位、自动化设备的行程缓冲节点，核心作用是在两个相对安装的固定结构之间，承接瞬时冲击载荷，通过铰接部位的小幅转动余量抵消偏载力矩，避免硬连接状态下应力集中导致的安装板开裂、连接螺栓断裂问题。从结构设计来看，上下两组安装板均采用折弯成型的Z型结构，每块安装板上预留两个沉头安装孔，安装时可直接通过螺栓穿过孔位固定在设备的安装基准面上，上下安装板的平行度公差控制在0.1mm以内，保证安装后铰接轴的轴线与安装面保持平行，不会出现转动卡滞的问题。中间的铰接支座采用U型一体式折弯结构，两侧立板同轴加工销轴安装孔，

　　孔位内穿装带开槽螺母与开口销的圆柱销轴，销轴与孔位采用间隙配合，预留0.02-0.05mm的转动间隙，既保证铰接转动的顺畅度，又不会因间隙过大产生横向窜动。上下安装板与中间U型支座之间，分别设置了圆柱形的缓冲垫块，垫块采用硬质聚氨酯材质，硬度控制在邵氏85-90度，当构件承受轴向冲击载荷时，垫块可通过自身的弹性变形吸收30%左右的瞬时冲击能量，降低冲击载荷向两侧安装基面的传递效率。设计过程中特意将两侧安装板的折弯边做了圆角过渡处理，折弯内R角设置为2mm，避免折弯处应力集中，在反复受载的工况下出现疲劳断裂。安装边界方面，构件整体的安装孔位横向间距为80mm，纵向安装基准面的间距可根据缓冲垫块的压缩量在10mm范围内小幅浮动，

　　适配不同安装间隙的设备场景，销轴的有效铰接长度为40mm，可承受最大12kN的径向冲击载荷，满足多数中小型工业设备的缓冲连接需求。在实际选型应用时，需要注意安装面的平面度误差不能超过0.2mm，否则会导致安装板强制贴合后产生内应力，长期受载下出现变形，同时销轴部位需要定期加注润滑脂，减少转动副的磨损，延长构件的整体使用寿命。这类结构相比一体式硬连接支架，抗冲击寿命可提升4倍以上，且安装维护便捷，不需要复杂的调整工序，直接通过螺栓固定即可投入使用。
