内燃机活塞结构三维数模设计

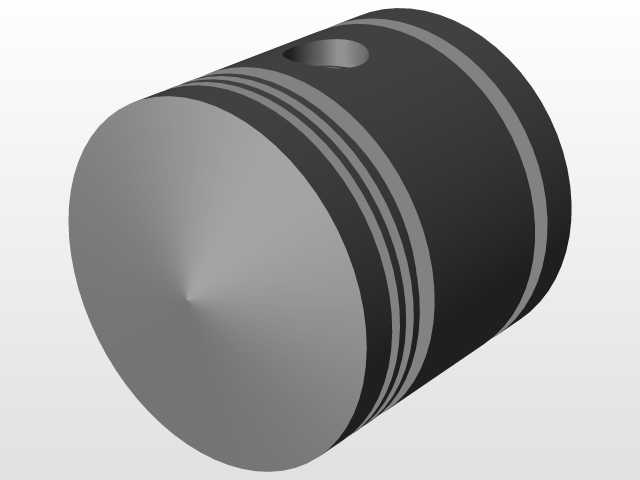

　　活塞是内燃机动力输出的核心往复构件，在发动机气缸内承担着密封燃烧腔、传递燃烧压力、配合配气机构完成工作循环的关键作用，其结构设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际工况出发，活塞长期处于高温高压的交变载荷环境中，顶部直接接触燃烧室内的爆燃气体，裙部则沿气缸内壁做高速往复滑动，因此建模过程中需要充分考量热膨胀补偿、摩擦副适配、载荷传递路径等工程实际问题。该活塞模型的头部设计有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱影响压缩比，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及相邻环槽的间距，都需要匹配对应缸径的活塞环规格，

　　同时预留足够的热膨胀间隙，避免发动机高负荷运行时活塞环卡滞引发密封失效。活塞销孔设置在活塞裙部上方的销座位置，用于安装活塞销连接连杆，将活塞承受的燃烧压力传递给连杆，进而推动曲轴旋转输出扭矩，销孔的同轴度、表面粗糙度以及销座的加强筋结构，都需要满足交变冲击载荷下的强度要求，避免长期运行出现销座开裂的故障。裙部作为活塞在气缸内的导向支撑结构，其型线设计并非正圆柱结构，而是根据热变形规律设计为中凸变椭圆型，常温状态下裙部截面为短轴垂直于活塞销方向的椭圆，工作受热膨胀后裙部会趋近正圆，保证与气缸壁的均匀贴合，既避免冷启动敲缸，也防止热态下活塞卡缸。建模过程中对活塞的各部分壁厚做了梯度设计，顶部燃烧室侧壁厚稍大以承受爆燃冲击，

　　向裙部方向逐步减薄以降低整体往复质量，减少曲轴连杆机构的惯性载荷，同时在销座位置设置了过渡圆角与局部加厚结构，分散应力集中点。活塞的整体尺寸匹配对应排量的内燃机缸径参数，安装边界需要满足气缸套内孔的配合公差要求，活塞销孔的中心距决定了活塞的上止点与下止点位置，直接关联发动机的压缩比设计，头部的火力岸高度则需要匹配气缸盖的燃烧室深度，避免活塞在上止点时与气门发生运动干涉。
