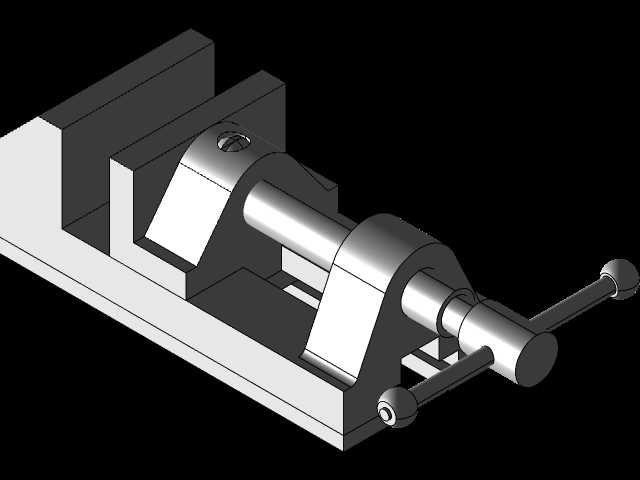

机加工手动螺杆式台钳结构设计

　　这款手动螺杆式台钳是机加工、钳工装配、小型零件修配场景中最常用的通用装夹工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，能适配不同材质的小型零件装夹需求，从铝件、塑料件到普通碳钢件的轻切削加工、划线工序、零件修整都能稳定提供夹持力。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留的安装孔位可直接通过螺栓锁紧在工作台台面，安装边界适配多数常规钳工台、小型机床工作台的T型槽间距，无需额外改制转接板即可完成固定。核心传动采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中自锁性能可靠，夹紧工件后不会因为切削振动出现松脱问题，螺杆端部配合带防滑滚花的摇手结构，

　　操作人员单手即可完成夹紧、松脱操作，摇手的回转半径经过匹配设计，施加较小的手动力就能输出足够的夹持力，同时不会因为力臂过长导致夹伤薄壁工件。钳口部位设计有可更换的齿形钳口板，通过沉头螺钉固定在钳身对应位置，长期使用磨损后只需更换钳口板即可恢复夹持性能，无需整体更换台钳主体，降低工装维护成本；钳身的导轨面采用一体式铣削成型，活动钳身沿导轨滑动时的配合间隙经过合理控制，既保证滑动顺畅无卡滞，又能避免夹紧工件时出现钳口上翘、偏摆的问题，保证装夹后工件的定位精度。在实际使用场景中，这类台钳除了常规的平行夹持，还可配合角度垫铁、V型块完成轴类零件、异形零件的装夹，固定钳身的后侧挡边可作为粗定位基准，快速完成工件的靠位，减少装夹找正的辅助时间。

　　整体结构没有冗余的复杂零部件，所有受力部位都做了对应壁厚加强，在保证整体刚度满足轻切削加工需求的前提下，控制了整体自重，既适合固定工位长期使用，也可临时转移到维修工位完成现场修配作业。设计过程中充分考虑了日常使用的磨损补偿需求，导轨部位预留了间隙调整的结构，长期使用出现磨损间隙后，可通过调整镶条收紧配合间隙，持续保证装夹精度，避免因为导轨磨损导致整台工装报废。
