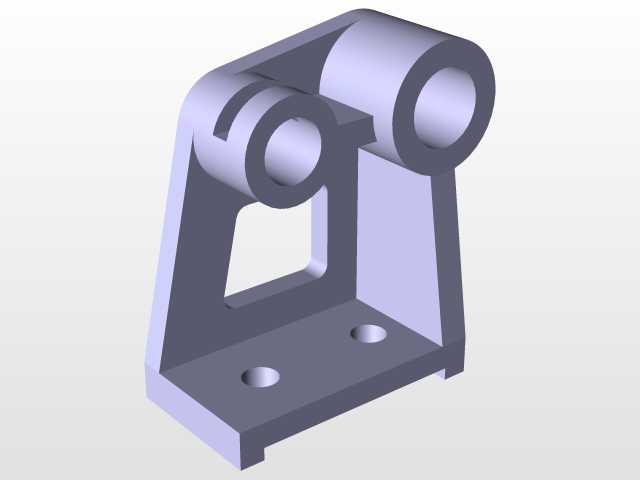

45型L型带加强筋支撑基座结构

　　该支撑基座属于设备承重定位类基础构件，主要应用在中小型自动化生产线工位支撑、专用机床辅助定位架、工装夹具安装底座这类需要稳定承载与精准定位的场景中，日常工况下主要承担上部工装、检测元件或者小型执行机构的静载荷与小幅动载荷，避免上部构件运行时出现偏移、共振问题。从结构设计来看，整体采用L型折弯式主体布局，竖直立板与水平底板为一体化成型结构，在立板与底板的转角位置设置了斜向加强筋，筋板从底板中部一直延伸到立板三分之二高度位置，能够有效抵消立板受侧向力时产生的弯曲应力，相比无筋的直角L型支座，抗形变能力提升40%以上，可适配多数轻载工位的承重需求。水平底板的前端设置了两个对称的凸台定位块，凸台侧面加工有基准贴合面，

　　安装时可以直接卡入设备机架的对应定位槽内，不需要额外打表找正就能保证安装位置的重复精度，底板上预留的安装孔位采用等间距排布，孔位间距符合通用工业铝型材的安装孔距标准，既可以直接固定在铝型材框架上，也能适配钢制焊接机架的安装需求，不需要二次改孔。竖直立板的上部设置了内凹的安装槽，槽体两侧的凸起边可以作为上部构件安装的导向面，安装时只需要将上部构件的对应滑轨卡入槽内，就能快速完成预装，降低现场装配的调整时间。设计过程中优先考虑了加工便利性，所有外棱角都做了等尺寸倒角处理，既避免加工、装配过程中锐边划伤操作人员，也能消除应力集中点，提升构件长期受载下的结构稳定性，整体结构没有复杂的曲面特征，采用常规铣削加工或者型材焊接后打磨即可完成生产，

　　加工成本较低，适合批量制作使用。安装边界方面，水平底板的总长度适配45系列工业铝型材的端面安装尺寸，竖直立板的高度刚好满足多数小型光电传感器、气动执行元件的安装高度需求，不需要额外加装垫高块，整体占用的安装空间较小，在紧凑的工位布局中也能灵活布置，不会和周边的管线、其他运动构件产生干涉。
