立式支架式滑轮支撑结构设计

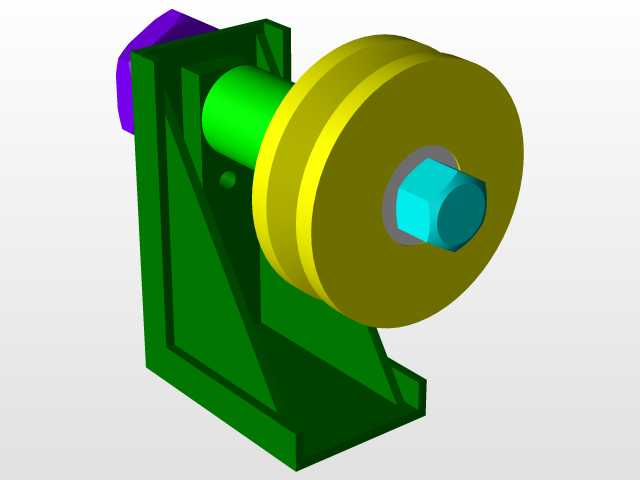

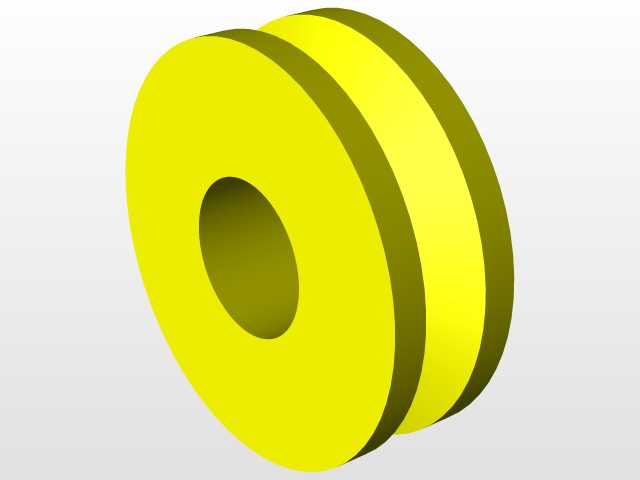

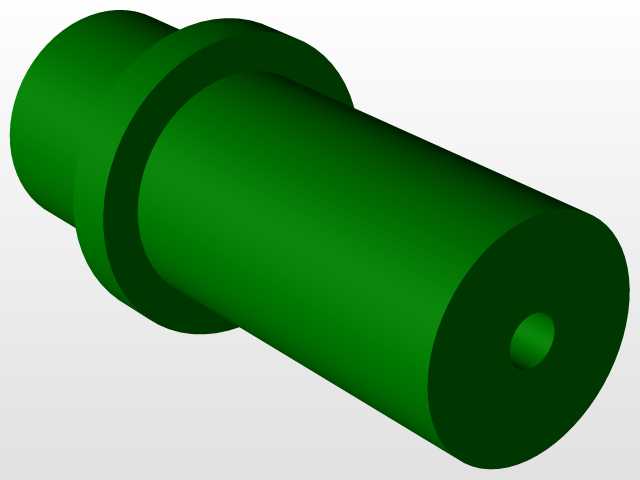

　　这类滑轮支撑结构常出现在物料输送、小型起重导向、生产线张紧机构的布局里，核心作用是为绕装的缆绳、皮带或者牵引索提供稳定的回转支撑，同时通过一体式的立式支架完成与设备机架的固定，避免滑轮在受侧向拉力时出现偏移、卡滞的问题。从结构设计逻辑来看，整个组件采用L型立式支撑座作为承载基体，座体背部设置三角加强筋来抵消滑轮受载时产生的倾覆力矩，支撑座上端预留的安装凸台可以直接通过螺栓与设备主梁或者立面机架连接，不需要额外设计转接件，能有效压缩安装占用的空间。轮体部分采用带挡边的槽型结构，两侧的凸缘可以限制绕装件的轴向窜动，避免牵引件在运行过程中从轮槽脱出，轮体与支撑轴之间预留了足够的配合长度，能分散径向载荷带来的压强，减少长期运行后的轴孔磨损。

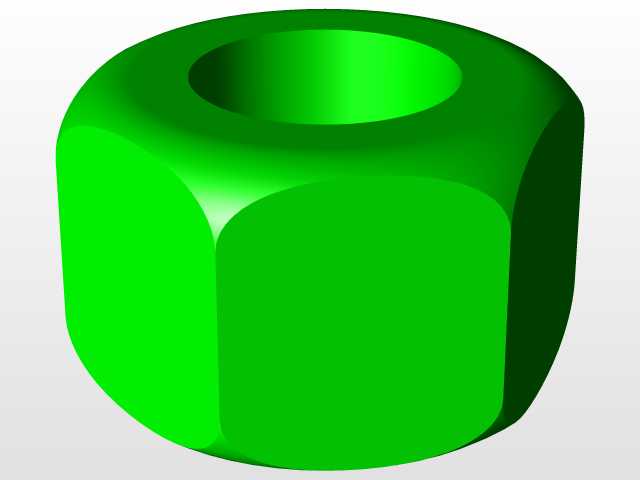

　　轴端采用六角锁紧结构，不需要额外配置防松垫片就能实现轴向固定，日常维护时只需要松开端部紧固件就能快速拆换轮体，不需要整体拆卸支撑座，能大幅缩短设备运维的停机时间。在安装边界上，支撑座的底面与安装立面保持垂直公差，安装孔位的间距按照通用型材的孔距标准设计，能直接适配常用的工业铝型材、型钢机架的安装需求，轮体的回转半径与支撑座的立板保持足够的安全间隙，即使轮体出现小幅的轴向窜动也不会与支架发生摩擦干涉。设计过程中特意将支撑轴的受力点设置在支撑座加强筋的正上方，让载荷能直接通过加强筋传递到安装基面，避免座体的悬臂部分长期受交变载荷出现焊缝开裂或者结构变形。轮槽的表面粗糙度按照牵引件的摩擦要求设计，既不会因为过于光滑导致牵引件打滑，

　　也不会因为粗糙度过高加速牵引件的磨损，在轻载牵引、线缆导向、皮带张紧的场景下，这类结构不需要额外配置润滑注油孔，依靠配合面的初始润滑就能满足长期运行的需求，整体结构没有冗余的零件，加工难度低，普通的铣削、车削工艺就能完成所有零件的加工，适合批量制作替换备件。
