模具导向用铜基滚珠保持架结构设计

　　做模具结构设计的同行大多接触过这类滚珠护圈，它是精密导柱导套组件里的核心承载零件，主要用在冷冲模、塑料注塑模、精密五金连续模的滑动导向部位，替代传统无滚珠的铜套滑动结构，把导柱和导套之间的面滑动摩擦转换成点接触的滚动摩擦，大幅降低开合模过程中的导向阻力，减少导柱表面的磨损量，提升模具长期运行的导向精度保持性。

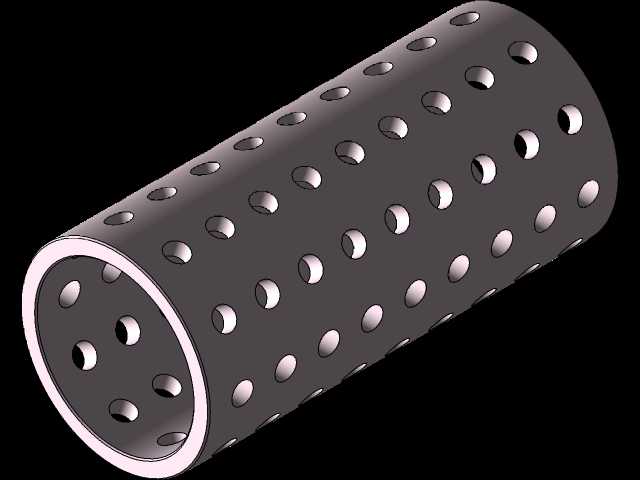

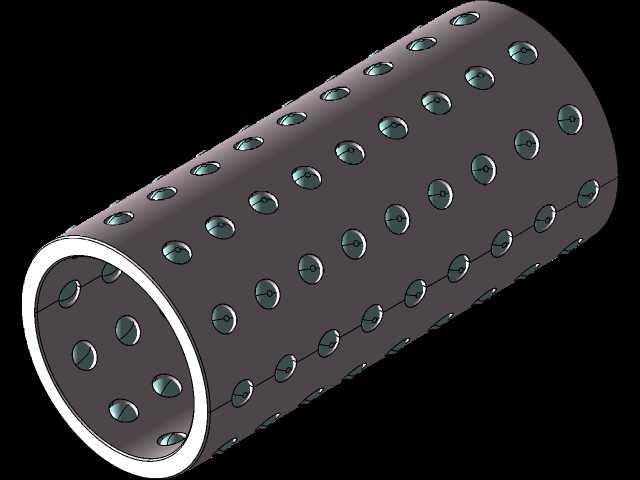

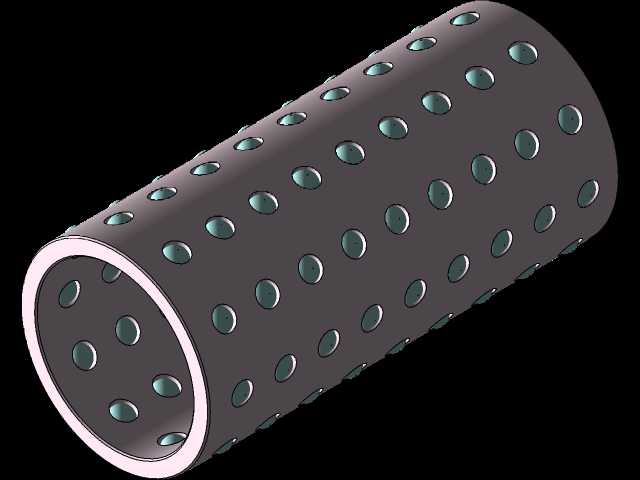

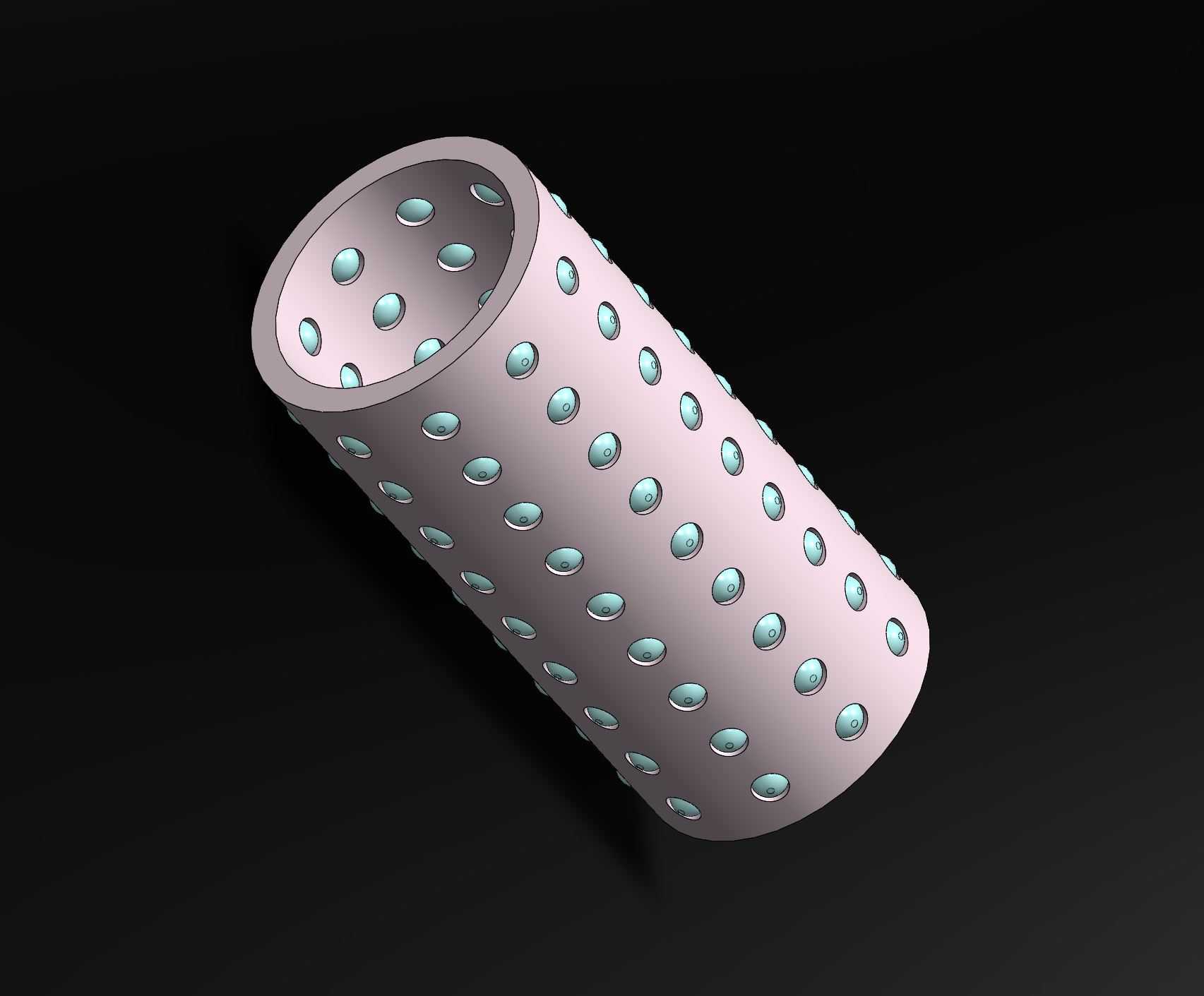

　　从结构设计逻辑来看，这类护圈基体多采用锡青铜或者合金铜作为基材，铜材质本身质地偏软，不会在往复滑动过程中刮伤淬硬处理的导柱工作面，基体上按照等螺旋角或者等距阵列的方式加工出半球形兜孔，每个兜孔内嵌入一颗高精度钢珠，钢珠突出护圈内外壁的高度经过严格计算，既要保证钢珠能同时接触导柱外圆和导套内孔，又要预留足够的滚动间隙，避免钢珠在兜孔内出现卡滞、脱落的问题。兜孔的收口工艺也有讲究，常规是压合收口后做去毛刺处理，保证钢珠在孔内可以自由转动但不会从孔位脱出。

　　实际选型安装时，首先要匹配导柱的公称直径，护圈的内径要比导柱外径大0.1到0.2毫米的装配间隙，外径要比导套的内孔小同等数值的间隙，护圈的总长度要比导套的有效导向长度短15%左右，给开合模过程中护圈的轴向窜动预留足够空间，避免合模到位时护圈被上下模板挤压变形。护圈上的钢珠排布密度要结合模具的负载来定，大吨位冲模用的护圈钢珠直径更大、排布更密，单位面积承载能力更强，小吨位精密端子模用的护圈钢珠直径更小，排布更密，导向精度更高，运行过程中不会出现卡顿的问题。

　　在模具装配调试阶段，这类滚珠护圈安装前要彻底清理导柱导套配合面的加工残留铁屑、防锈油杂质，装配时要在钢珠表面涂抹少量低温润滑脂，减少初期运行的干摩擦，模具长期运行过程中要定期拆开导套检查护圈的磨损情况，如果发现钢珠脱落、兜孔磨损变形、护圈基体出现拉伤痕迹，要及时更换，避免导柱导套出现偏磨，导致模具合模错位，损坏模腔或者冲头零件。这类结构除了模具领域，也会用在精密自动化设备的直线滑动导向轴、检测设备的滑移平台导向部位，核心作用都是降低滑动摩擦阻力，提升导向运动的平顺性和精度保持寿命。
