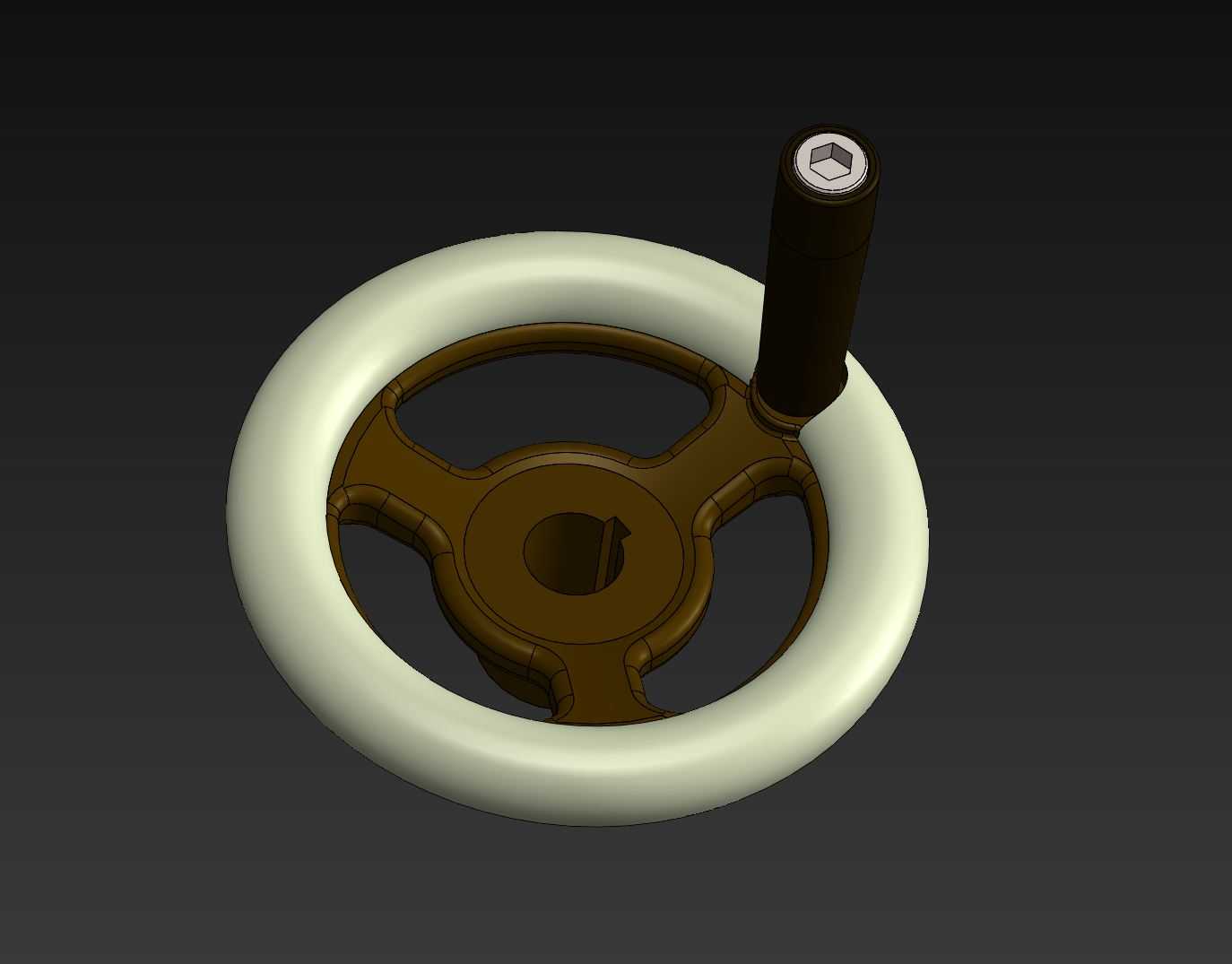

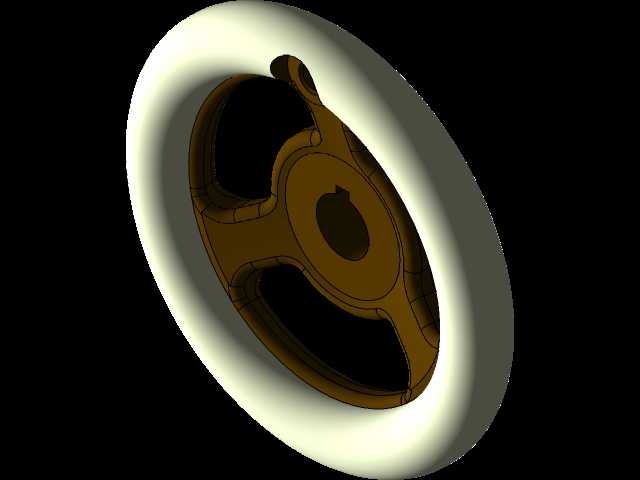

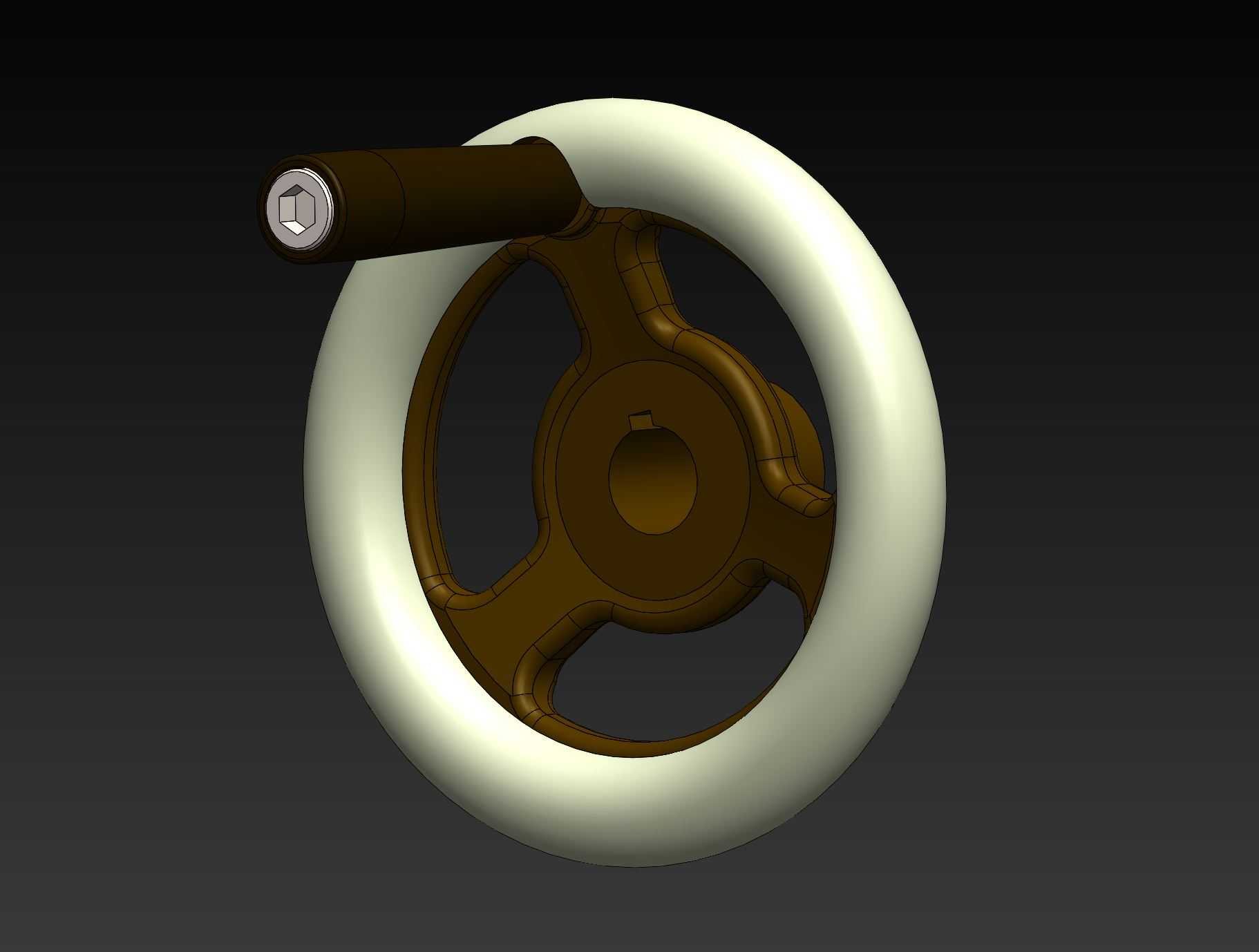

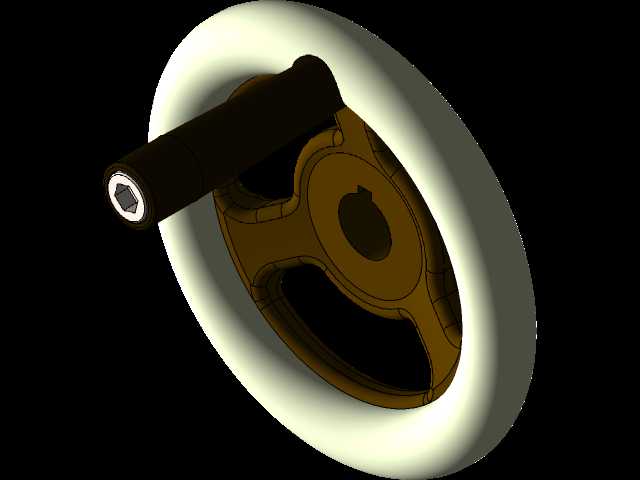

铣削车床用可折叠操作手轮结构设计

　　这款手轮主要适配普通卧式铣床、台式车床的进给轴手动调节场景，在设备断电调试、对刀操作、微量进给调整环节承担核心操作功能，操作人员通过握持手柄转动轮体，即可带动轴系完成精准位移控制，相比直柄式手轮，带转动握柄的结构能大幅降低连续转动时的操作阻力，减少长时间操作的手部疲劳。从结构设计来看，轮体采用外圈实心轮缘加三辐条镂空的结构形式，轮缘做了圆弧过渡的握持面，表面做防滑纹理处理，即使手上沾有少量切削液也能保证转动时不打滑；辐条采用等角度分布的加强结构，在保证整体刚性的前提下尽可能降低轮体自重，避免手轮自重过大导致轴系产生附加偏转力矩，影响进给精度。握柄部分采用可折叠式设计，非使用状态下握柄可贴合轮体侧面收纳，

　　避免设备运行时突出的握柄勾挂操作人员衣物或管线，提升设备操作安全性；握柄与轮体的连接轴做了耐磨衬套设计，长期反复转动也不会出现松旷间隙，保证操作手感的一致性。安装端采用内六角孔配合键槽的连接形式，可直接与设备进给轴的伸出端配合，安装时无需额外加工转接件，适配市面上多数常规铣床、车床的进给轴轴端尺寸，安装边界上，轮体外缘直径适配常规机床操作面板的预留安装空间，转动时不会与周边的防护罩、操作按钮产生干涉，握柄展开后的转动半径也控制在操作人员坐姿操作的舒适活动范围内，无需大幅摆动手臂即可完成整圈转动。在细节设计上，轮体中心的轮毂部分做了加厚处理，可承受操作人员施加的较大转动力矩，在进行重载切削前的锁紧微调、硬材料对刀等需要较大操作力的场景下，不会出现轮毂开裂、连接孔滑牙等失效问题；轮体整体做了发黑防锈处理，可适应车间内多切削液、多油污的使用环境，长期使用也不会出现锈蚀卡滞的问题。
