HC63外转子直流动力电机结构设计

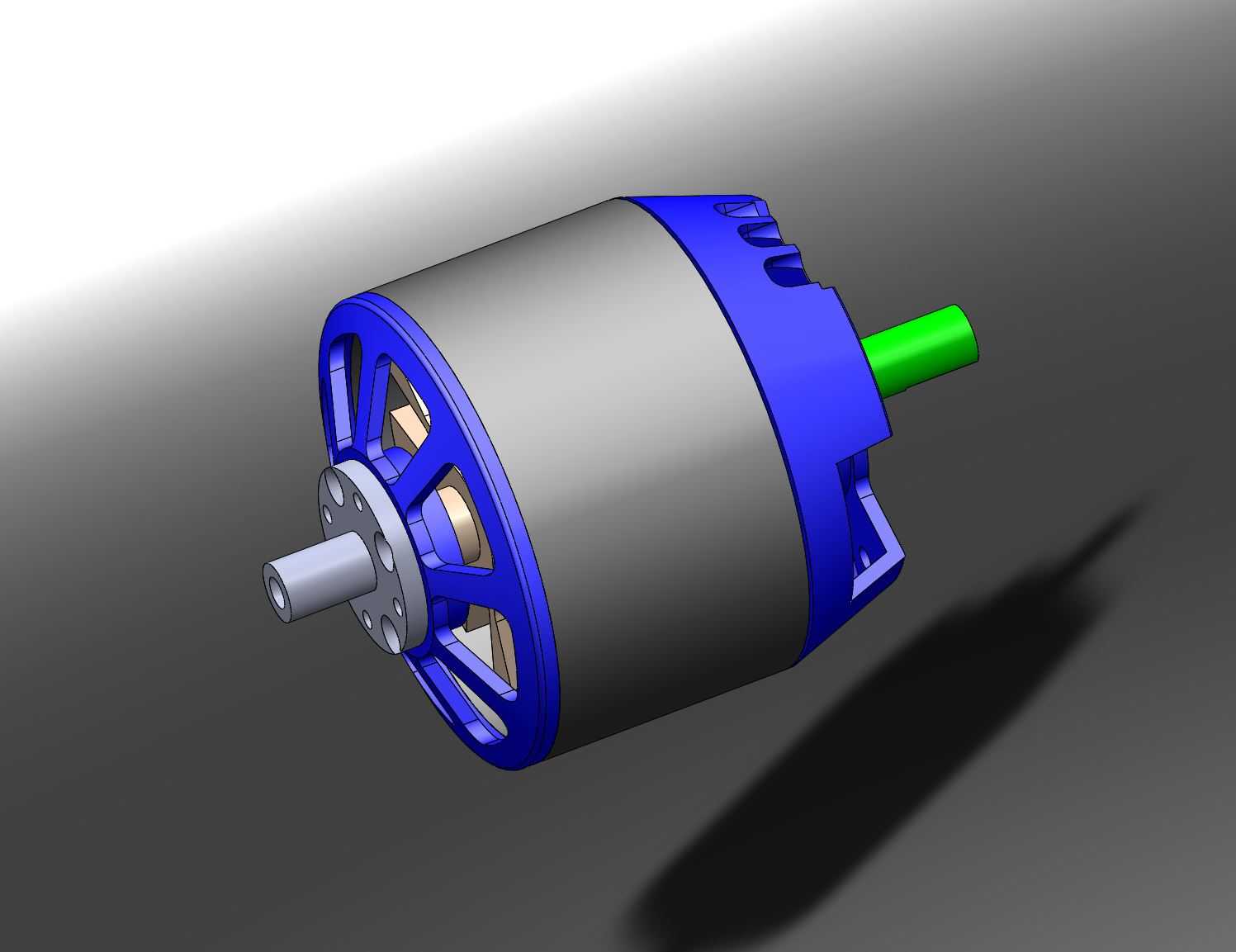

　　这款HC63规格的动力电机，在小型动力驱动场景中适配性极强，常见于航模动力总成、小型自动化输送模组、桌面级数控设备进给单元、便携电动工具的动力输出端，也可作为小型智能巡检机器人的行走驱动源，覆盖民用消费级机电产品到小型工业辅助设备的动力需求区间。从结构设计逻辑来看，该电机采用外转子布局，转子外壳直接集成散热鳍片结构，运转过程中外壳随转子同步旋转，可带动周边空气形成定向气流带走绕组热量，相比同功率内转子电机，省去了额外的散热风扇结构，轴向尺寸更紧凑，同时外转子结构的转动惯量更大，输出扭矩特性更平缓，带载启动时的冲击更小，适配需要稳定转速输出的负载场景。输出端采用双出轴设计，一侧为带安装法兰的定位轴颈，可直接通过法兰孔与设备安装面锁附，

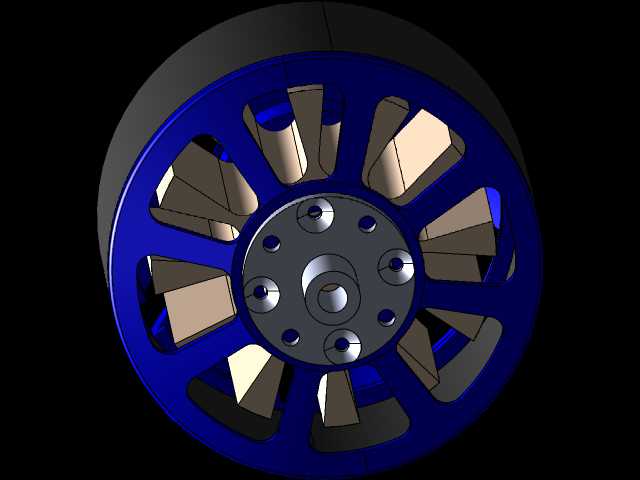

　　轴颈与安装面的配合公差按h6级精度设计，保证同轴度误差控制在0.02mm以内，避免高速运转时出现径向跳动；另一侧为动力输出轴，采用扁位结构设计，可直接与同步带轮、齿轮、联轴器等传动件配合，无需额外加工键槽即可传递额定扭矩，降低配套传动件的加工成本。安装边界上，电机主体外径为63mm，轴向总长度不含输出轴为48mm，法兰安装孔位采用圆周均布的4个M3螺纹孔，孔位分布圆直径为38mm，适配多数小型设备的标准安装位，设计时预留了0.5mm的安装间隙公差，可兼容同规格安装位的安装误差，无需额外调整安装座即可完成装配。绕组部分采用集中式绕线工艺，定子铁芯采用0.35mm厚度的硅钢片叠压而成，叠压系数控制在0.95以上，可有效降低铁损，

　　提升电机运转效率，端盖部分采用高强度工程塑料注塑成型，兼顾绝缘性能与结构强度，同时可减轻整机重量，相比金属端盖重量降低40%左右，适配对自重有要求的便携类设备。在结构细节处理上，转子磁钢采用表贴式固定工艺，磁钢与转子外壳之间涂覆耐高温结构胶，可承受120℃的工作温度，避免高速运转时磁钢脱落，出线端采用防水护套设计，可适配有少量溅水的应用场景，提升环境适应性。
