敞开式三显示铁路信号指示灯具结构

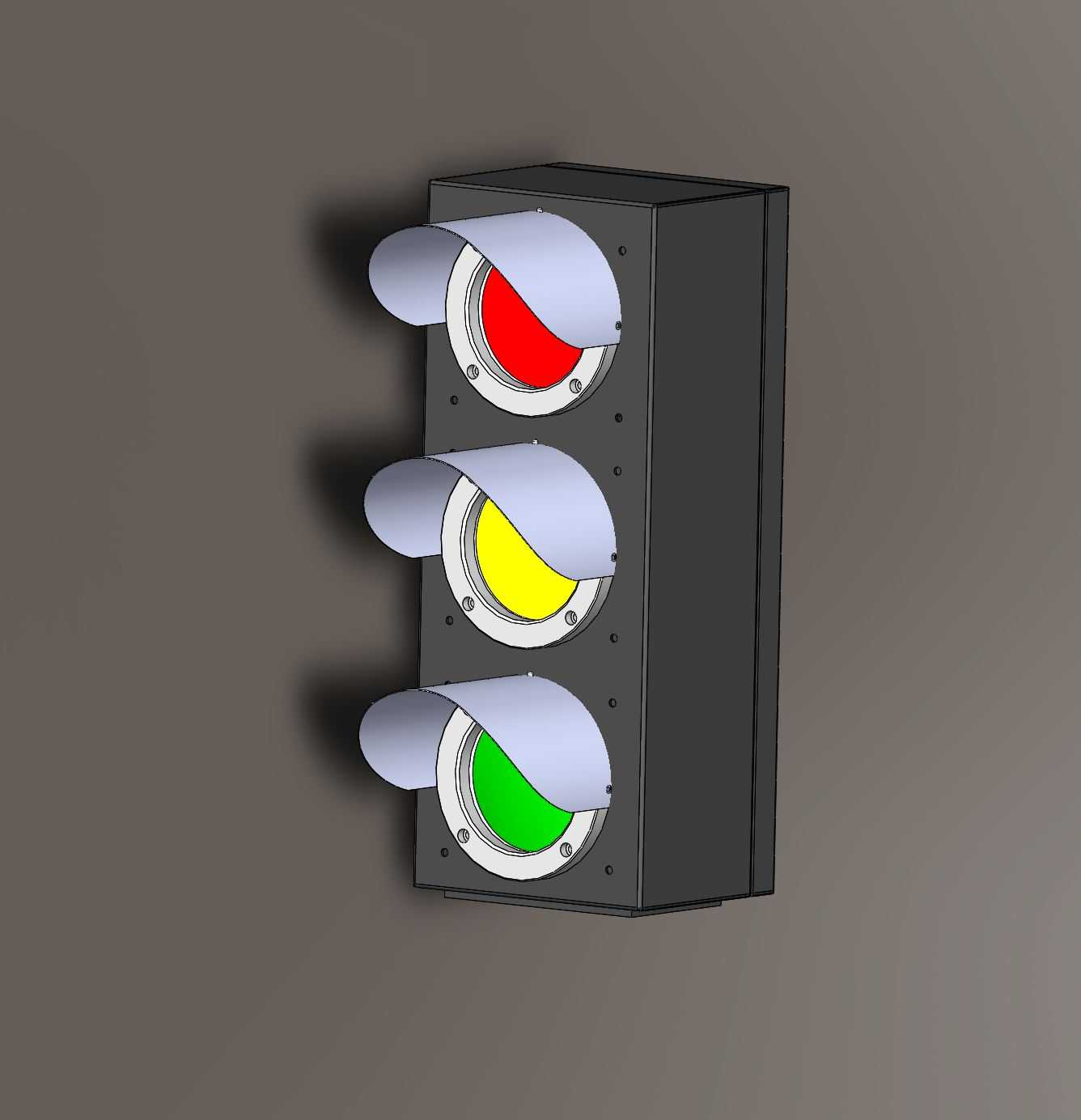

　　这款三显示信号灯具主要应用于铁路场站、区间线路的轨旁信号布设场景，承担向机车乘务员传递行车许可、运行指令的核心作用，是铁路行车指挥系统里直接面向驾乘人员的终端指示设备。从结构设计来看，整体采用立式分腔布局，三个独立灯腔沿竖直方向等距排布，每个灯腔对应独立的光学组件安装位，可分别配置红、黄、绿三种常规铁路信号色的发光单元，相邻灯腔之间设置隔断结构，避免不同色光之间出现串光干扰，保证远距离下的信号辨识度。灯体外壳采用薄钢板折弯拼焊的成型思路，侧边设置铰链连接的可开启检修门，门体边缘粘贴密封胶条，闭合后可实现灯腔内部的防尘防水防护，满足户外露天长期布设的环境耐受要求，检修门开启后可直接触及内部的灯座、接线端子与光学组件，

　　无需整体拆卸灯体即可完成日常维护与光源更换作业。每个灯腔内部预留了透镜、反光碗的安装定位结构，透镜采用向外凸起的圆形设计，配合灯腔内部的反光结构可将发光单元的光线定向聚拢，提升信号的可视距离，透镜周边设置三个均匀分布的固定压片，可快速压紧透镜边缘，同时预留了透镜热胀冷缩的微量形变空间，避免温差变化导致透镜开裂。安装边界方面，灯体背部预设了与轨旁安装立柱匹配的固定挂孔，可直接适配现有铁路信号机的通用安装支架，无需额外设计转接结构，整体厚度控制在常规户外信号设备的安装限界以内，不会侵入铁路线路的建筑接近限界，保障行车安全。接线腔设置在灯体下部，预留了防水电缆接头的安装位，现场布线时可直接将信号控制电缆引入腔体内完成接线，内部走线空间充足，可容纳不同线径的控制线缆，同时设置了接地端子安装位，满足电气设备的接地防护要求。
