鼓形空间沟槽凸轮传动构件

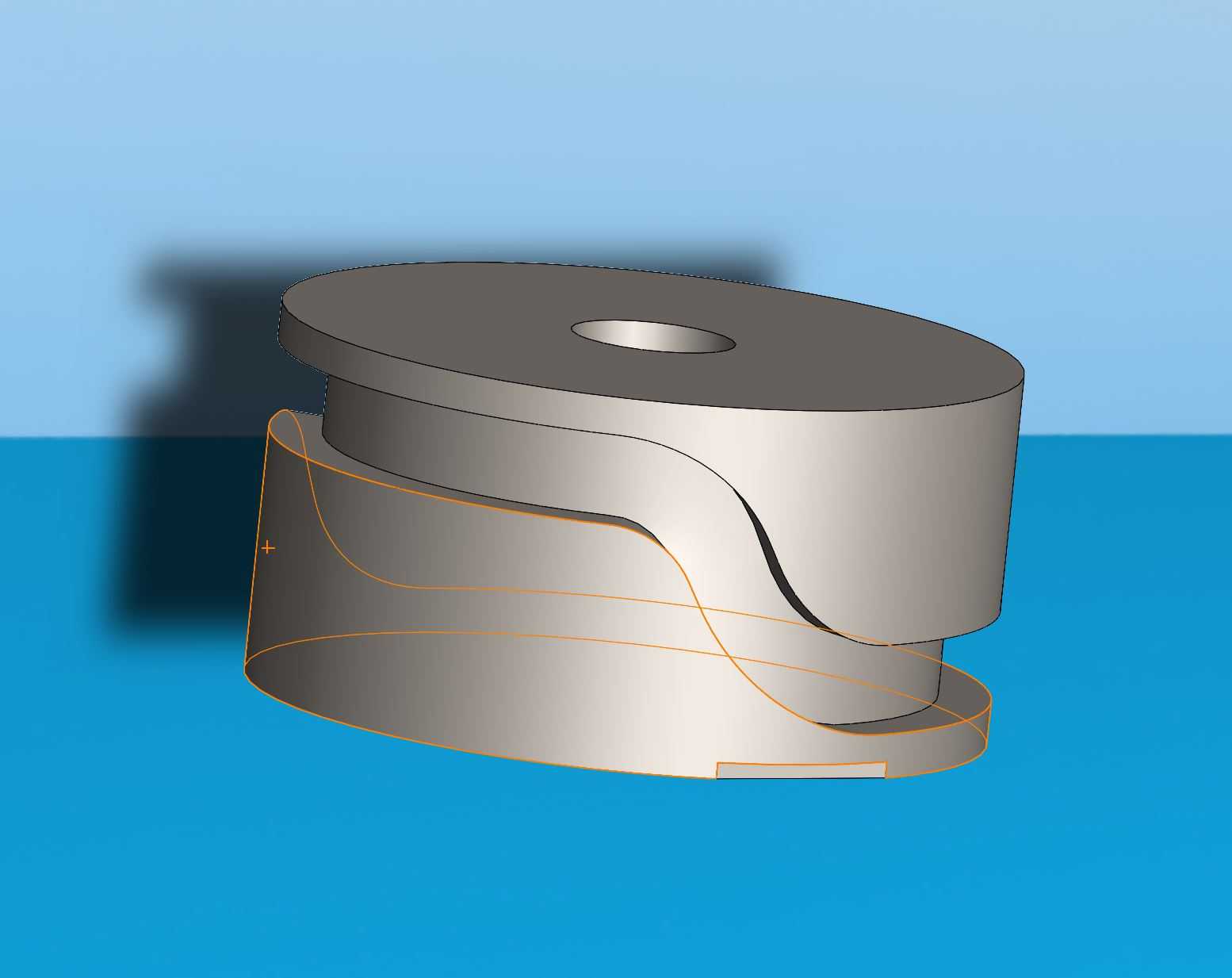

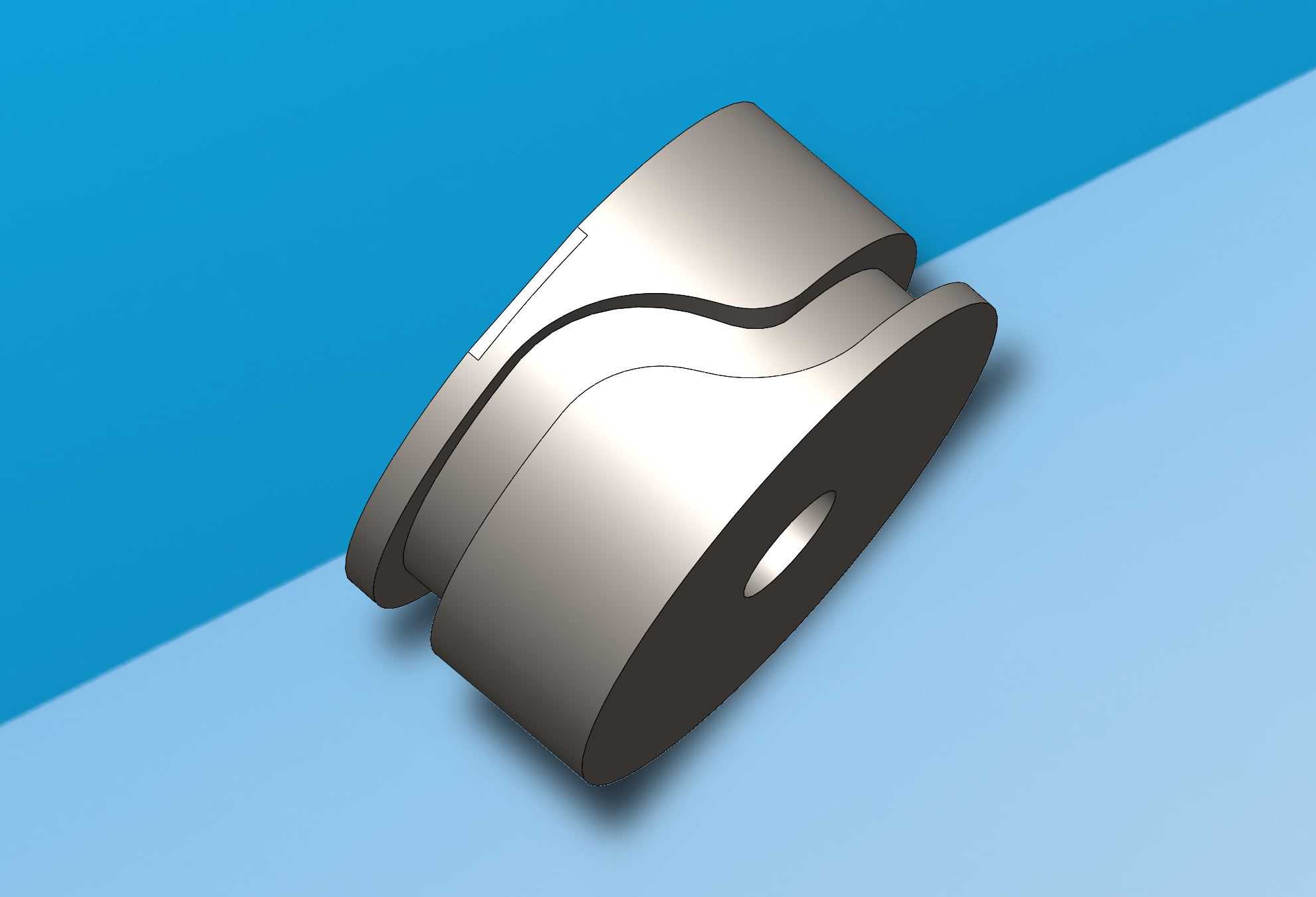

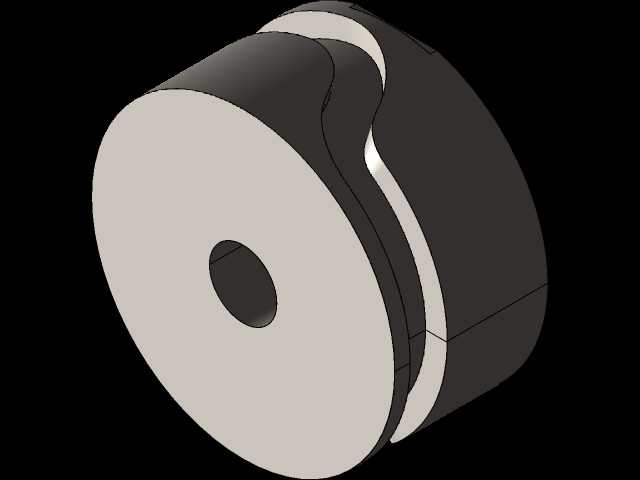

　　这类带空间曲线沟槽的鼓形凸轮，在轻工包装、自动送料、多工位转台这类需要精准间歇动作的设备里十分常见，和盘形凸轮相比，它的从动件行程可以做得更长，同时能在更小的安装空间里实现更复杂的运动规律，不需要额外布置摆杆的避让空间，很适合用在设备内部布局紧凑、需要把传动单元做轴向集成的工位。从结构上看，它的基体是带中心安装孔的鼓形回转体，外圆面上加工出闭合的空间曲线沟槽，沟槽的截面宽度和配套的滚子直径做间隙配合，工作时从动件端部的滚子嵌入沟槽内，随着凸轮绕中心轴回转，滚子会顺着沟槽的曲线轨迹带动从动件做预设的往复摆动或者直线移动，整个传动过程是纯滚动接触，相比尖顶从动件的凸轮结构，磨损量要小很多，长时间运行的传动精度保持性更好。

　　设计这类凸轮的时候，首先要根据从动件的运动时序要求反推沟槽的空间曲线，要注意在推程和回程段的曲线过渡处做曲率校验，避免出现尖点或者曲率半径小于滚子半径的情况，不然会出现运动干涉或者刚性冲击，尤其是高速运行的工况下，曲线的加速度突变要控制在许用范围内，不然会带来明显的振动和噪音。安装边界上，中心孔的公差要和配套的传动轴做过渡配合，端面要加工出定位止口或者键槽，保证回转时的同轴度，避免因为偏心导致从动件的运动轨迹出现偏差；外圆的最大直径要预留出和周边机架、其他传动件的安全间隙，沟槽的深度要保证滚子在整个行程里都不会脱出，同时要控制沟槽侧壁的表面粗糙度，减少滚子运行时的摩擦阻力。实际选型应用的时候，要结合设备的工位节拍来核算凸轮的转速，

　　匹配对应的从动件负载，要是负载偏大的工况，还可以在从动件侧增加辅助导向结构，抵消凸轮传动过程中产生的径向分力，避免轴承受偏载过早失效。和圆柱凸轮相比，鼓形的结构让沟槽在圆周方向的展开角度更大，可以在单周回转里实现多段不同的动作时序，不用额外搭配多组凸轮拼接，能有效减少传动单元的零件数量，降低装配时的调试难度。
