机夹式内孔车刀刀座结构设计

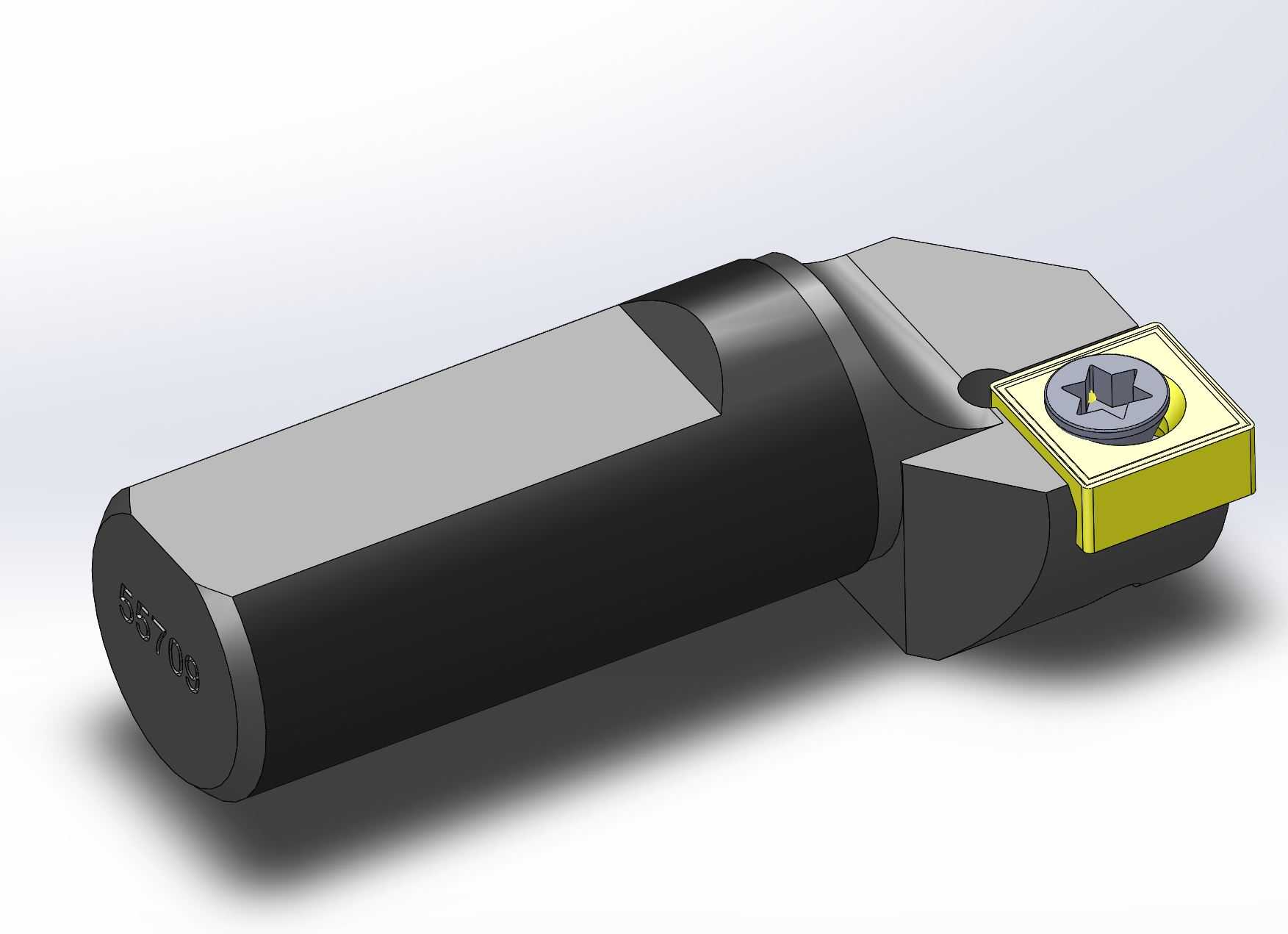

　　这款刀座是数控车床内孔切削作业的核心配套部件，主要适配0.5英寸至1英寸加工直径范围的内孔工序，覆盖常规中小型内孔的车削、端面镗削、内槽加工等常见切削场景，在普通卧式车床、斜床身数控车床的内孔加工工位都能完成装夹使用。从结构设计来看，刀座采用圆柱直柄作为安装基准，柄部的圆柱度公差控制在IT6级区间，装夹时可直接插入车床刀塔的对应内孔刀套，依靠侧压螺钉完成锁紧，安装后刀柄的径向跳动量可控制在0.02mm以内，能有效减少切削过程中的振刀风险。刀头部分采用偏心压紧式的刀片装夹结构，配套标准菱形可转位刀片，刀片通过星形螺钉完成锁紧，无需额外的压板组件，既压缩了刀头的整体轮廓尺寸，避免小直径内孔加工时刀身与孔壁发生干涉，

　　也能在刀片磨损后快速转位更换，减少停机换刀的辅助时间。设计过程中，刀头的切削角度经过反复校核，主偏角设置为95度，适配大部分钢材、铸铁及有色金属的内孔粗精加工，前角根据通用加工场景做了倒棱处理，既保证刀刃的切削锋利度，又能提升刀刃的抗冲击性能，应对断续切削的加工工况。刀座的排屑空间做了针对性优化，刀片安装位的下方预留了足够的排屑让位槽，内孔加工时带状切屑可顺着刀杆的斜向面顺利排出，不会出现切屑缠绕刀杆、刮伤已加工内孔表面的问题。刀身的黑色区域做了表面淬硬处理，硬度达到HRC45以上，可抵御切削过程中飞溅切屑的冲刷磨损，延长刀座的整体使用寿命；刀片安装的基准面经过精磨处理，平面度控制在0.01mm以内，保证刀片装夹后的定位精度，

　　避免刀片装夹偏差带来的加工尺寸超差问题。在安装边界上，圆柱柄的直径适配常规车床的标准内孔刀套规格，刀头伸出长度经过合理控制，在保证加工深度的前提下尽可能提升刀杆刚性，减少长悬伸加工带来的让刀问题，加工时可根据内孔的深度调整刀座伸出刀套的长度，兼顾加工可达性与切削刚性。
