CN车床用CL-25型可更换卡爪结构

　　这款夹爪是适配CN系列车床的专用可更换夹持部件，主要用于数控车床加工过程中对棒料、轴类、盘类等回转类工件的装夹固定，在批量零件加工、小批量定制件生产场景中都能稳定发挥作用，属于车床卡盘系统的易损替换配件，当原有卡爪夹持齿面磨损、夹持精度下降时，可直接替换同规格夹爪，无需整体更换卡盘，能大幅降低设备维护的配件成本与停机时长。

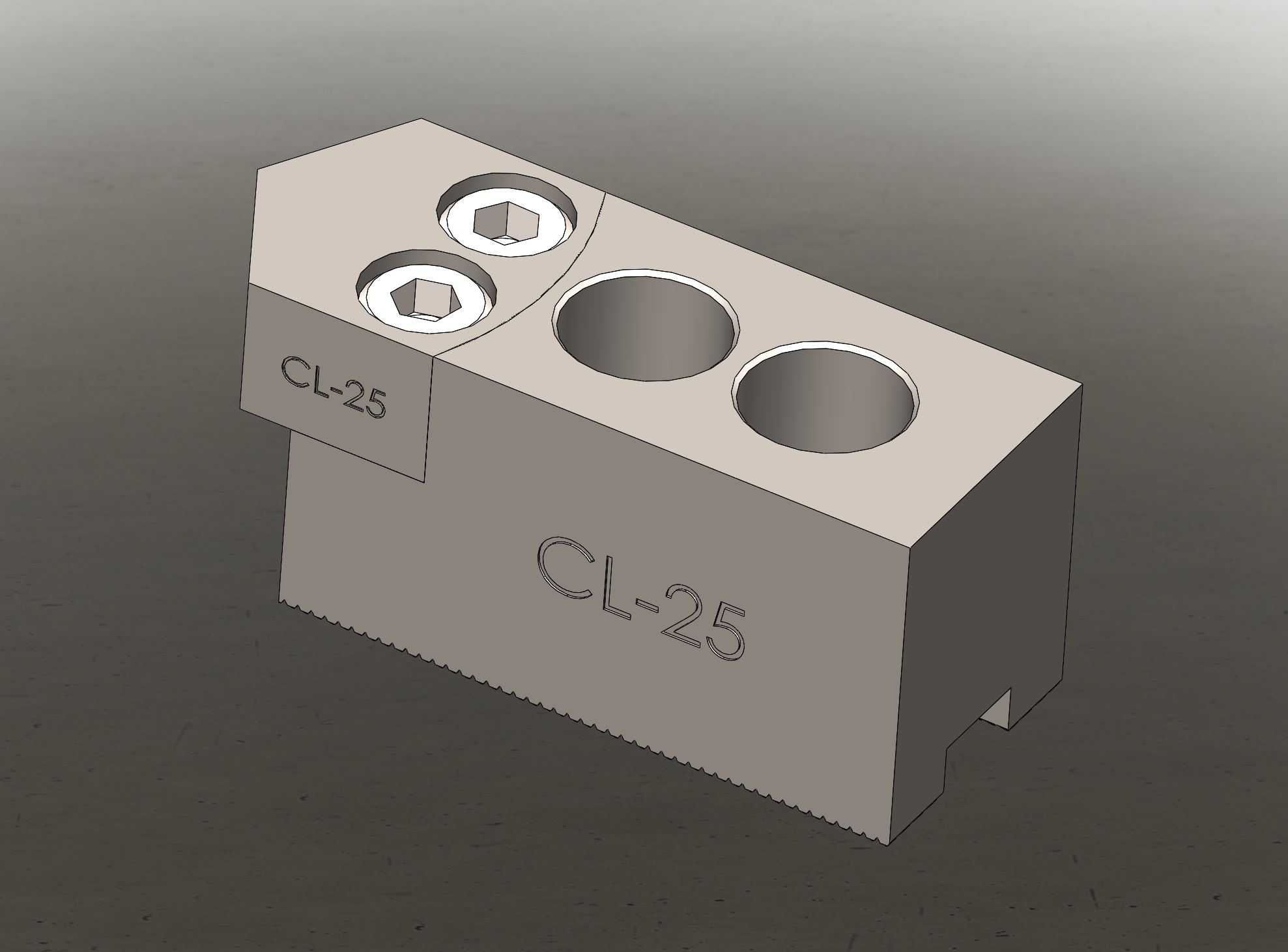

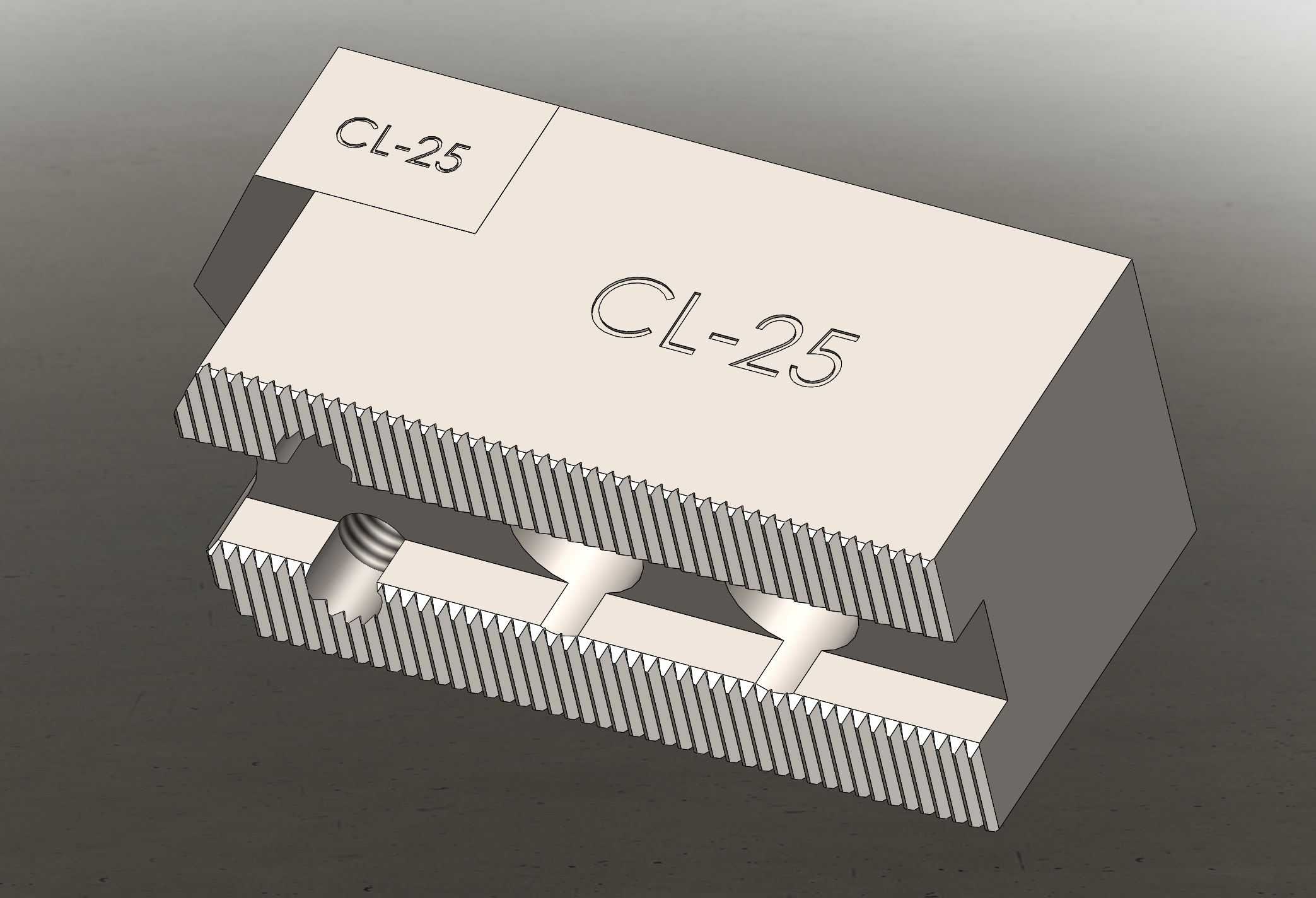

　　从结构设计来看，夹爪本体采用方块式主体构型，底部设置有与卡盘滑槽匹配的定位凸台，安装时可直接嵌入卡盘的径向滑槽内，通过两颗内六角沉头螺钉完成锁紧固定，沉头孔的设计能够保证螺钉锁紧后头部不突出夹爪上表面，避免干涉工件装夹与刀具走刀路径。夹爪朝向主轴中心的一侧加工有细密的锯齿形咬合齿，能够在夹紧时增大与工件表面的接触摩擦力，即便是表面带轻微氧化皮的棒料，也能保证足够的夹持力，降低高速车削时工件打滑移位的风险。夹爪本体上预留的两个大直径通孔，是为了适配长棒料穿轴加工的需求，当加工长度超出卡盘轴向行程的细长轴类零件时，棒料可直接穿过通孔延伸至主轴后端，无需额外制作加长工装，适配常规25mm规格以内的棒料穿送需求。

　　设计过程中充分考虑了夹爪的受力特性，夹持受力面与安装螺钉的锁紧力方向保持同轴，螺钉孔位靠近夹爪根部布置，能够最大化降低夹紧时夹爪的悬臂弯矩，减少长期使用后的形变偏移，保证重复装夹的精度保持性。夹爪侧面与上表面都刻印了型号标识，方便车间配件管理时快速识别规格，避免不同型号夹爪混装导致的装夹故障。夹爪的安装边界完全匹配对应规格卡盘的滑槽尺寸，替换时无需对卡盘或夹爪进行二次修磨，直接装配即可达到出厂夹持精度，齿面的淬火处理区域集中在咬合接触段，既保证了齿面的耐磨寿命，也避免了整体淬火导致的夹爪脆性断裂风险，在高速重切削场景下也能稳定夹持，不会出现夹爪崩裂、工件飞出的安全隐患。在实际生产使用中，这类可换夹爪通常会根据加工工件的直径范围，成组配套三爪或多爪使用，安装时需保证同组夹爪的齿面跳动公差控制在允许范围内，才能保证加工后的工件圆度、同轴度满足图纸要求。
