M10发动机后油封密封安装壳体结构

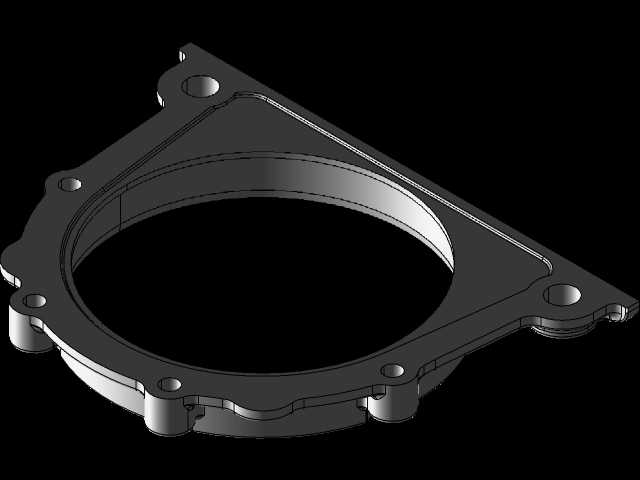

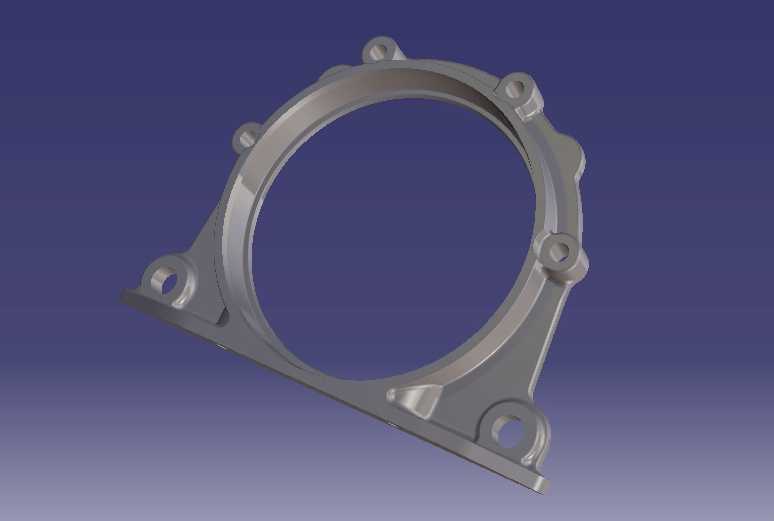

　　这款壳体是发动机润滑系统密封模块的核心承载构件，主要适配M10系列内燃发动机的曲轴后端密封场景，安装位置处于发动机缸体后端与飞轮壳的衔接区域，核心作用是为曲轴后油封提供精准的安装定位基准，同时阻隔曲轴箱内的机油从曲轴输出端向外渗漏，避免机油流失造成的润滑失效，也防止外部粉尘、泥水侵入曲轴箱污染润滑油。从结构设计来看，主体采用环形承载框架搭配侧置安装支脚的构型，中心环形内孔是油封的压装位，内孔的圆柱度、端面跳动公差都控制在密封件适配的精度区间内，保证油封压装后唇口能与曲轴轴颈保持均匀贴合，不会出现偏磨导致的早期泄漏。环形本体上均匀分布的多个凸台安装孔，用于将壳体整体固定在发动机缸体的后端面上，每个安装孔位都设计了局部加厚的凸台结构，

　　抵消螺栓拧紧时的局部压应力，避免长期受振动影响出现安装面变形。下方延伸的一体式安装支脚是额外的固定点位，用于和缸体下部的加强筋位连接，提升整个壳体在发动机运行时的抗振性能，避免发动机启停、工况切换时的冲击载荷造成壳体移位，破坏密封面的贴合精度。设计阶段优先考虑了密封可靠性与装配便利性的平衡，所有安装孔位的位置度公差都匹配发动机缸体后端的现有螺纹孔布局，不需要额外加工适配，装配时可直接对位压装油封后通过螺栓紧固。壳体的壁厚分布经过载荷校核，环形主体壁厚满足密封压装的刚度要求，支脚与环形主体的衔接位置做了圆弧过渡处理，消除应力集中点，避免长期受交变振动载荷出现结构开裂。外形边界上，壳体的外轮廓完全避让了飞轮、启动机齿圈等周边运动部件，

　　安装后不会出现运动干涉，同时壳体的下部轮廓预留了机油回流的导流坡度，即便有少量机油从油封唇口渗出，也能顺着导流面回流到油底壳内，不会在密封腔内部积留造成油封背压升高。这类密封壳体的建模过程需要严格匹配发动机后端的安装边界尺寸，既要保证密封位的形位公差符合油封的安装要求，也要兼顾轻量化需求，在非承载区域做了局部减薄处理，在不降低结构刚度的前提下控制整体重量，适配发动机整机的轻量化设计趋势。
