威乐DP-E80-3D立式管道增压水泵结构

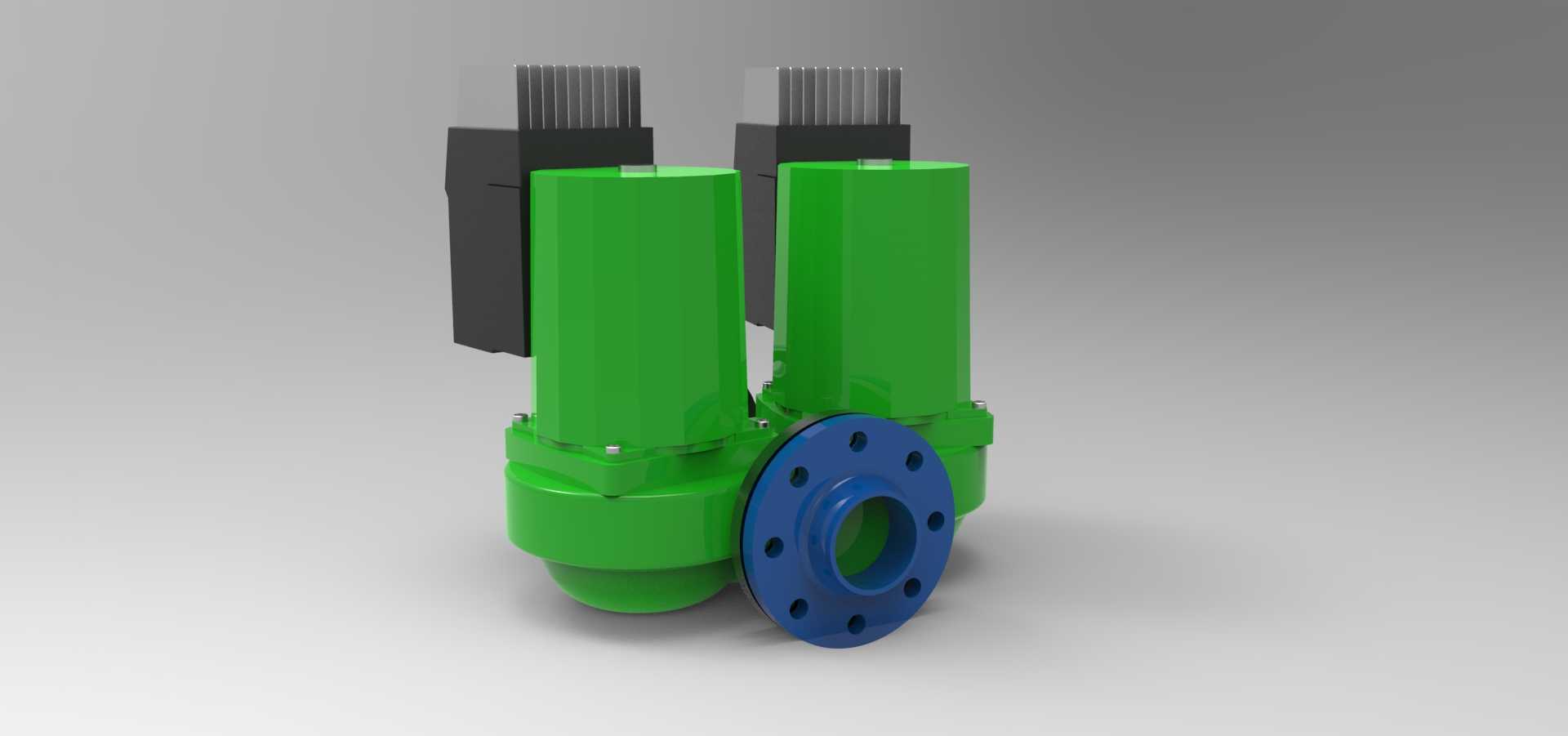

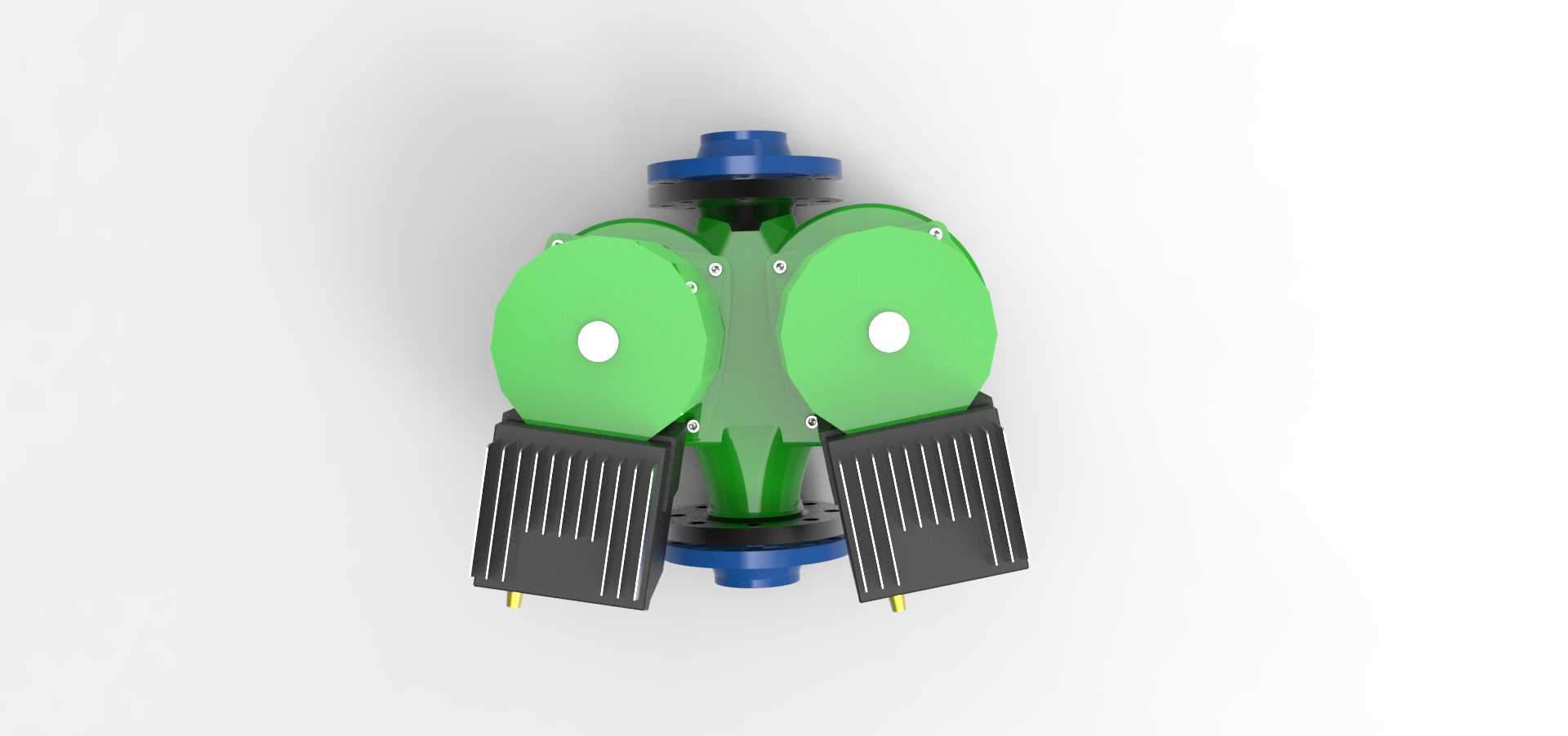

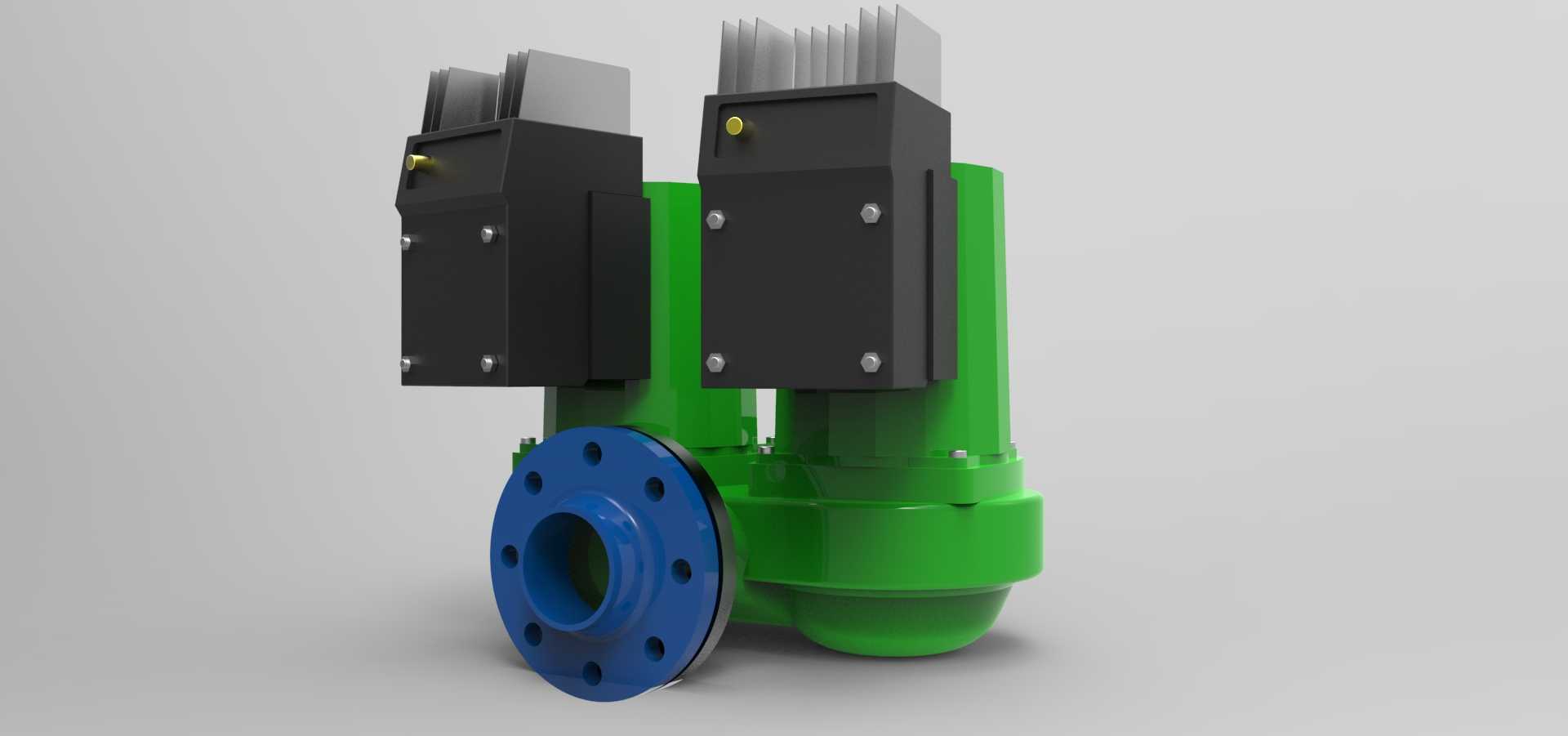

　　这款立式管道泵的三维结构完整还原了整机装配关系，在民用建筑给排水、暖通循环水系统、小型工业流体输送场景中应用广泛，可直接串联在管路中完成清水类介质的增压输送，适配住宅二次供水、中央空调水循环、小型生产工艺供水等工况，安装时不需要额外设置复杂的泵基础，依托管路自身支撑即可完成固定，大幅降低现场安装的土建成本。从结构设计来看，泵体下部采用蜗壳式流道结构，进水端配置标准法兰连接接口，法兰端面预留均匀分布的螺栓过孔，可直接与同管径的工业管路法兰对接，密封面适配常规橡胶密封垫片，能满足1.6MPa级别的管路承压要求；泵体上部的电机腔体与水力部件采用同轴直联设计，取消了传统联轴器传动结构，既缩短了整机轴向安装尺寸，也减少了传动环节的功率损耗，

　　电机外壳设置有密集散热鳍片结构，运行时依靠空气自然对流即可带走绕组热量，不需要额外配置独立散热风机。顶部的电气控制盒采用卡扣加螺栓的双重固定方式，盒体与电机腔体之间设置有密封胶条，可满足户外安装的防雨防尘要求，控制盒侧面预留有电缆进线的防水接头安装位，现场接线时不需要额外对盒体进行开孔加工。整机安装边界充分考虑了管路检修需求，泵体两侧预留足够的扳手操作空间，法兰对接位置的螺栓拆装不会被电机外壳干涉，控制盒的操作按钮朝向可根据现场安装方向调整，适配水平、垂直等不同走向的管路安装需求。建模过程中对各部件的配合公差做了还原，叶轮与泵腔之间的间隙、电机轴与机械密封的配合位置、法兰螺栓孔的位置度都符合实际产品的装配要求，结构设计人员可直接参考该模型完成管路系统的泵阀排布设计，也可基于该结构进行同参数水泵的改型设计，核对安装空间时可直接提取模型的外形尺寸，避免现场安装时出现管路干涉、检修空间不足的问题。
