V6发动机配套三角法兰式冷却水泵结构

　　这款配套V6发动机的冷却水泵，在动力总成的热管理回路里承担核心的冷却液驱动职能，是维持发动机正常工作温度区间的关键部件，直接关系到动力输出稳定性与整机使用寿命。从实际装车场景来看，这类水泵多布置在发动机缸体前端的轮系侧，通过法兰面与缸体上的冷却腔道直接对接，安装位的三角布局是匹配V6机型前端附件排布空间做的适配设计，三个带衬套的安装孔位对应缸体上的预埋螺栓柱，安装时只需保证法兰密封面与缸体贴合面的平面度公差在0.05mm以内，配合对应厚度的密封垫片即可避免冷却液渗漏，不需要额外做转接支架，能大幅缩减前端轮系的整体占用空间。

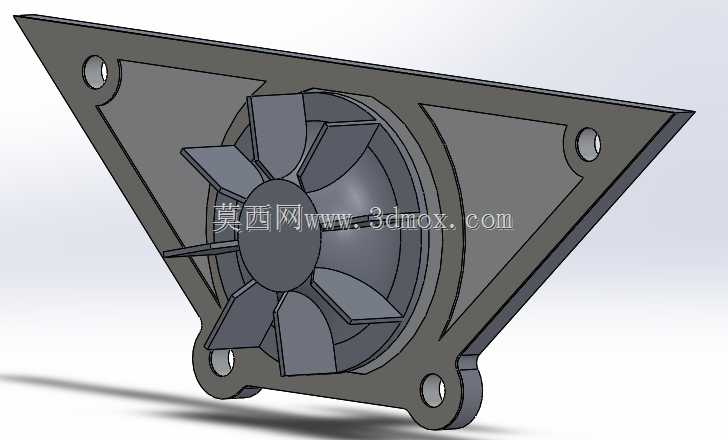

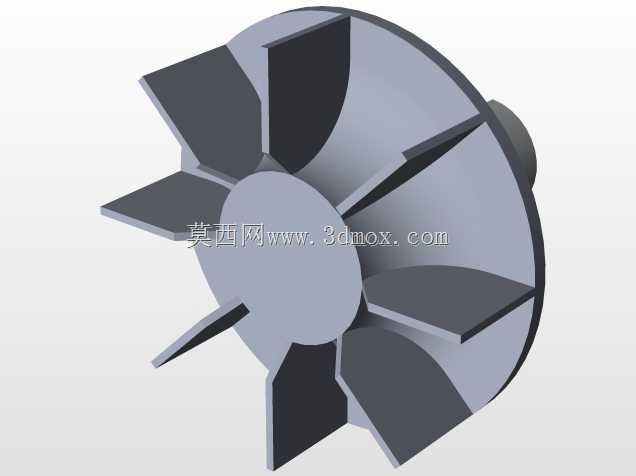

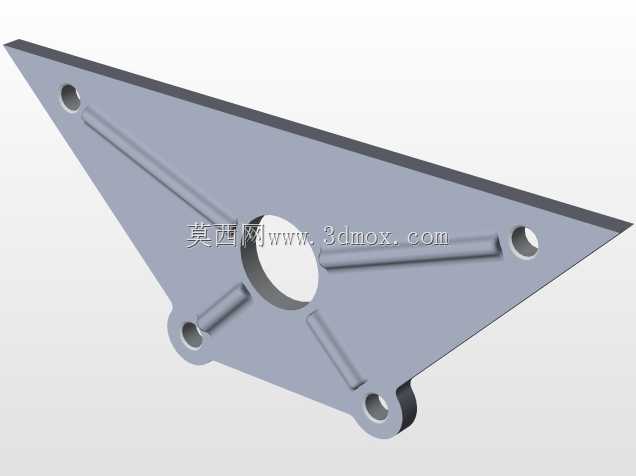

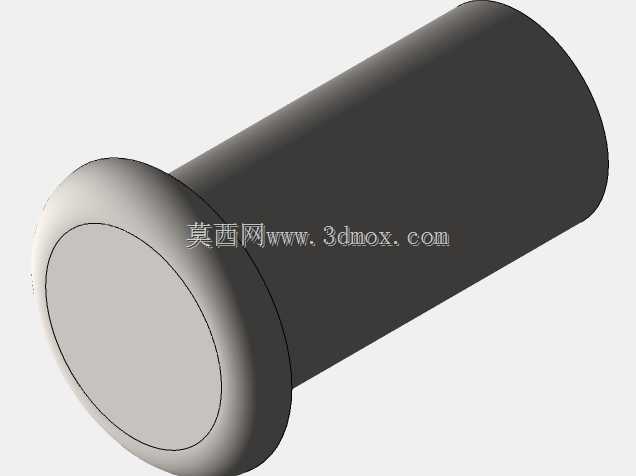

　　叶轮部分采用七片后弯式叶片设计，这种叶片构型在驱动冷却液时能有效降低流体在叶轮流道内的湍流损耗，相比直叶片结构，相同转速下能提升12%左右的流量输出，同时降低气蚀发生的概率，适配V6发动机高转速工况下的大流量冷却需求。叶轮与泵轴的连接采用过盈配合加定位销的固定方式，能承受发动机全转速区间的扭矩波动，不会出现叶轮松脱导致的流量骤降问题。泵体的法兰基座采用一体化压铸成型结构，三角轮廓的边缘做了15度的拔模斜度，既满足压铸工艺的脱模要求，也能在保证结构强度的前提下削减不必要的壁厚，整体重量比同流量的方形法兰水泵轻18%左右，符合动力总成轻量化的设计方向。

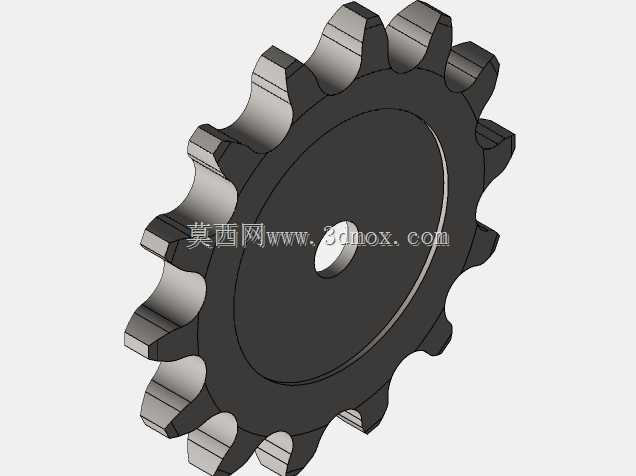

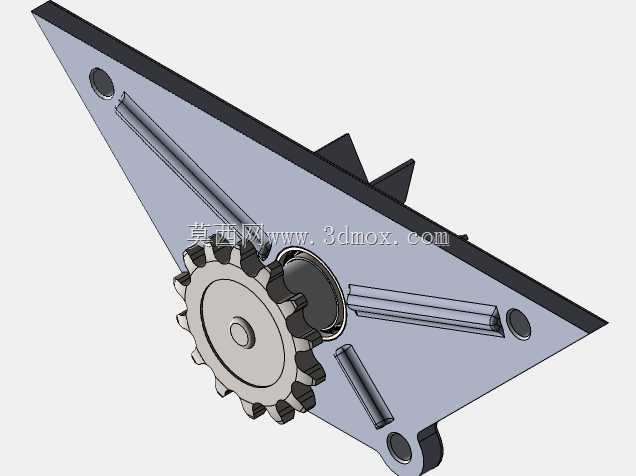

　　从安装边界来看，法兰面上四个定位孔（三角三个顶点加底部辅助定位孔）的位置度公差控制在0.1mm以内，能保证安装时泵轴与驱动轮系的同轴度要求，避免皮带传动时出现偏磨异响。泵体的流道截面采用渐扩式设计，从叶轮出口到法兰对接的冷却腔接口，流道截面积逐步放大，能将叶轮输出的动压平稳转化为静压，降低流体在泵腔内的压力损失，保证发动机缸体水套内的冷却液流速均匀，避免出现局部过热的冷却死区。

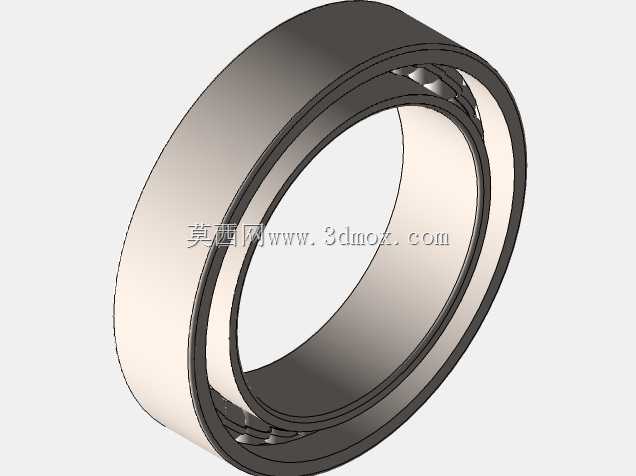

　　在实际功能设计上，这款水泵的工作转速区间覆盖发动机怠速到额定转速的全范围，怠速工况下就能输出满足暖机需求的基础流量，当发动机进入高负荷工况时，随着转速提升流量线性增长，能及时带走燃烧室周边的多余热量，保证缸体、缸盖的工作温度维持在85-105摄氏度的最优区间。密封结构采用内置式机械密封，动环与静环的摩擦副采用碳化硅材质，能长期耐受冷却液的腐蚀与微小杂质的磨损，正常工况下的密封寿命能覆盖发动机的大修周期，不需要中途单独维护更换密封件。

　　设计过程中优先考虑了V6发动机前端的空间约束，三角法兰的轮廓完全避开了正时罩盖、发电机安装位的干涉区域，叶轮的外圆尺寸与泵腔内壁的间隙控制在0.3-0.5mm之间，既保证叶轮转动时不会剐蹭泵腔内壁，也能减少间隙处的流体回流损失，提升泵的整体工作效率。泵体的安装面做了磷化防锈处理，能耐受发动机舱内的高低温交变、油污侵蚀环境，长期使用不会出现安装面锈蚀导致的密封失效问题。
