UltraFire年升款强光手电结构设计

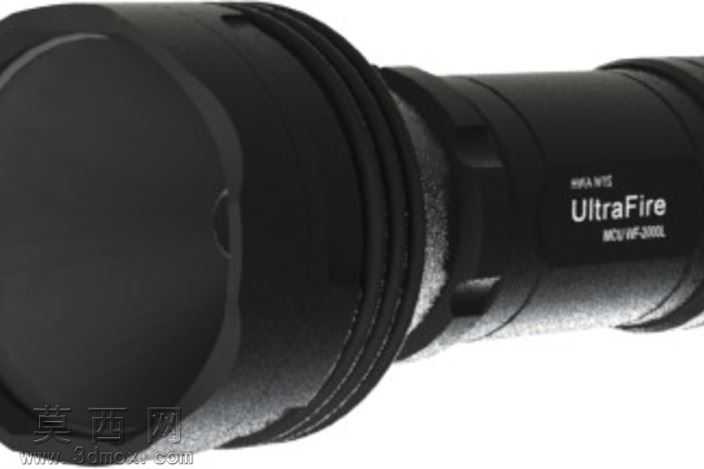

本作品为UltraFire MCU WF-2000年升款强光手电的三维建模设计，整体采用工业级手持照明设备的结构逻辑进行搭建。建模阶段以实物测绘尺寸为基准，通过拉伸、旋转、扫掠等基础特征命令构建主体轮廓，首先完成筒身主体的圆柱基体建模，针对筒身表面的防滑纹理，采用阵列凸起特征的方式实现，还原实物表面的防滑握持结构，保证握持摩擦力的同时兼顾外观的工业质感。灯头部分采用分层结构设计，依次搭建灯杯安装位、透镜固定槽、头部防护圈结构，头部外圈的多道环形密封槽通过环形切除特征完成，用于装配防水胶圈，满足户外使用的防水密封需求。筒身中部的品牌标识区域采用浮雕特征建模，将UltraFire的品牌字样与型号标识以凸起特征附着在筒身表面，还原实物的标识细节。尾部开关结构采用独立装配体建模思路，预留开关按键的活动行程空间，同时设计有挂绳孔位，方便用户日常携带悬挂。材质渲染阶段，筒身主体采用硬质阳极氧化铝合金材质，调整材质参数还原哑光黑的磨砂金属质感，表面防滑纹理处添加细微的粗糙度变化，模拟长期使用的磨损质感；灯头玻璃透镜采用高透光学玻璃材质，添加轻微的折射与反射参数，还原透光部件的光学特性；内部灯杯采用抛光铝合金材质，模拟反光杯的高反射属性，提升渲染的真实感。结构设计上充分考虑手电的装配逻辑，各部件之间预留合理的装配公差，筒身内部预留电池仓空间，适配规格为3.6~13V电压输入的SSC首尔半导体发射器，电路仓位置预留走线空间与固定孔位，保证各电子部件的合理排布。整体建模过程严格遵循实物的比例尺寸，每一处结构特征都对应实物的功能需求，既还原了该款手电的外观细节，也完整复现了内部的装配结构，可用于产品展示、结构验证以及二次开发设计参考。
