轨道交通用折弯式多孔轨道连接板

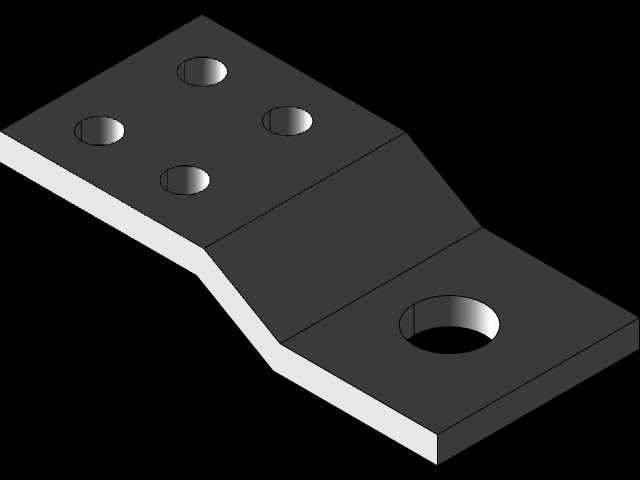

　　这款折弯结构的轨道连接板，主要应用于轨道交通线路的轨排连接、轨下基础附属构件的固定场景，在有高差过渡的轨道安装段承担载荷传递与构件定位的作用。从结构设计来看，零件采用等厚钢板经折弯工艺成型，整体呈Z形弯折形态，两段平直安装面分别对应不同高度的安装基准面，弯折段做了等半径过渡处理，避免应力集中在弯折角位置，长期承受列车通行带来的交变载荷时，不会出现应力开裂的问题。安装孔位的排布经过受力校核，高位平直段均匀布置四个通孔，低位平直段设置一个通孔，孔位间距严格匹配对应安装基座的螺栓孔距，安装时可直接穿入配套螺栓完成固定，不需要现场二次打孔调整，能大幅缩短轨道铺装的现场作业时长。设计过程中充分考虑了安装边界的适配性，两段平直段的宽度保持一致，

　　弯折角度根据现场安装面的高差做了精准匹配，零件安装后不会与周边的轨枕、扣件等部件产生干涉，板件边缘做了倒角处理，既可以避免安装过程中划伤作业人员，也能消除边缘的应力集中点，提升零件的疲劳寿命。在实际线路应用中，这类连接板多用于轨道过渡段、道岔附属结构的连接位置，相比平直连接板，不需要额外加装垫片调整高差，能保证连接面完全贴合，螺栓锁紧后不会出现局部虚接的情况，长期受载下连接可靠性更高。建模过程中对板厚、折弯半径、孔位公差都做了参数化设置，可根据不同线路的安装高差、载荷等级快速调整参数生成适配的零件模型，孔位采用沉孔设计，螺栓锁紧后头部不会突出板件表面，避免对后续轨道部件的安装造成干涉。零件的材质选用常用的结构钢板，表面可根据使用环境做镀锌或者防锈处理，适配露天、隧道内等不同的轨道铺设场景，弯折处的成型精度严格控制，保证两个安装面的平面度满足安装要求，不会出现安装后板件翘曲、螺栓受力不均的问题。
