多倾角工况散热器性能验证试验装置

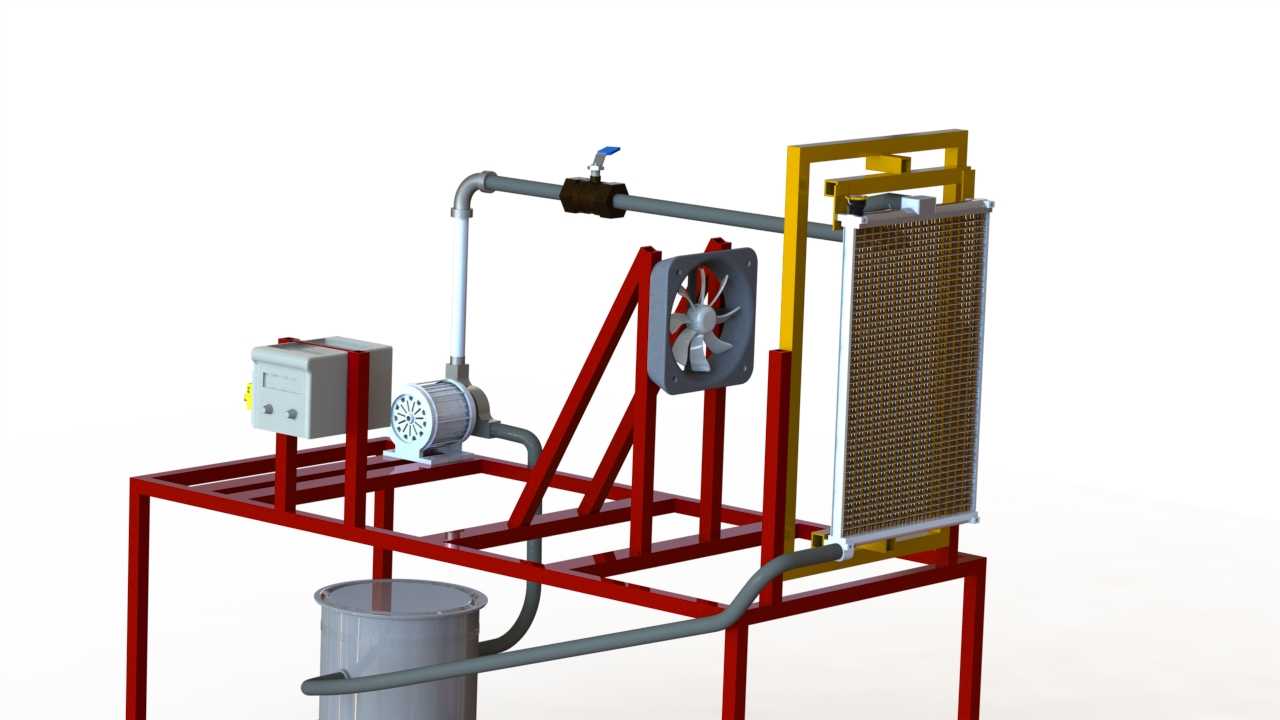

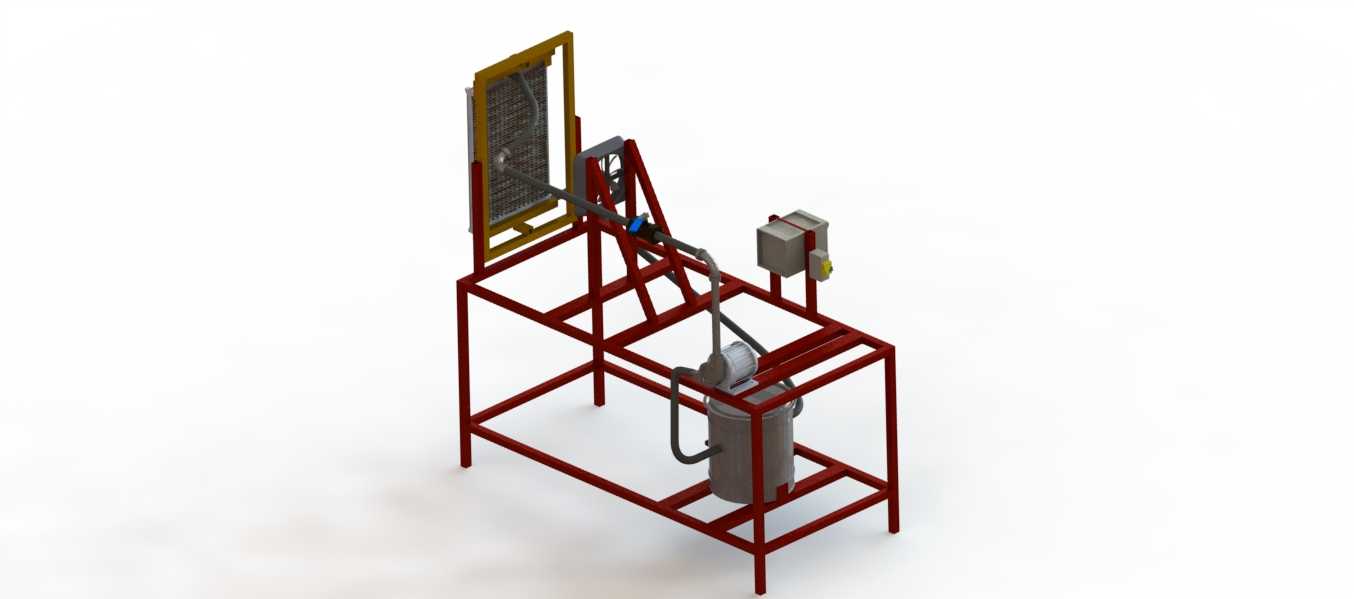

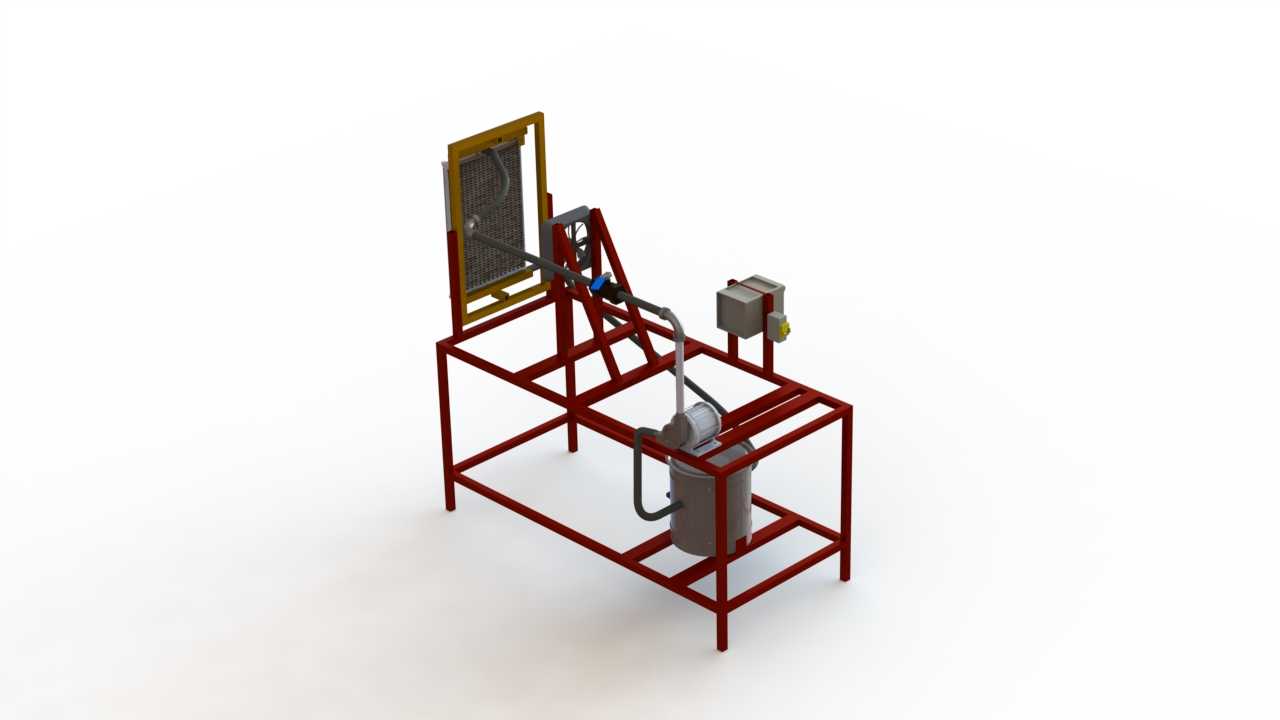

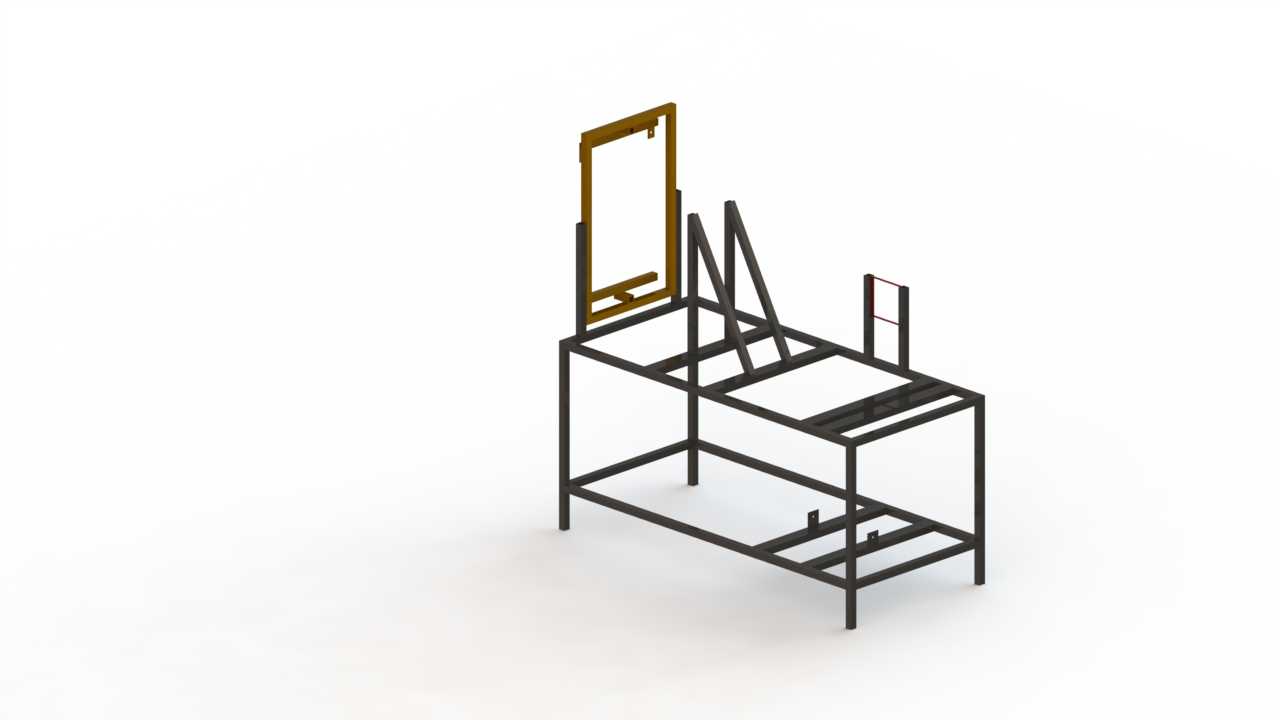

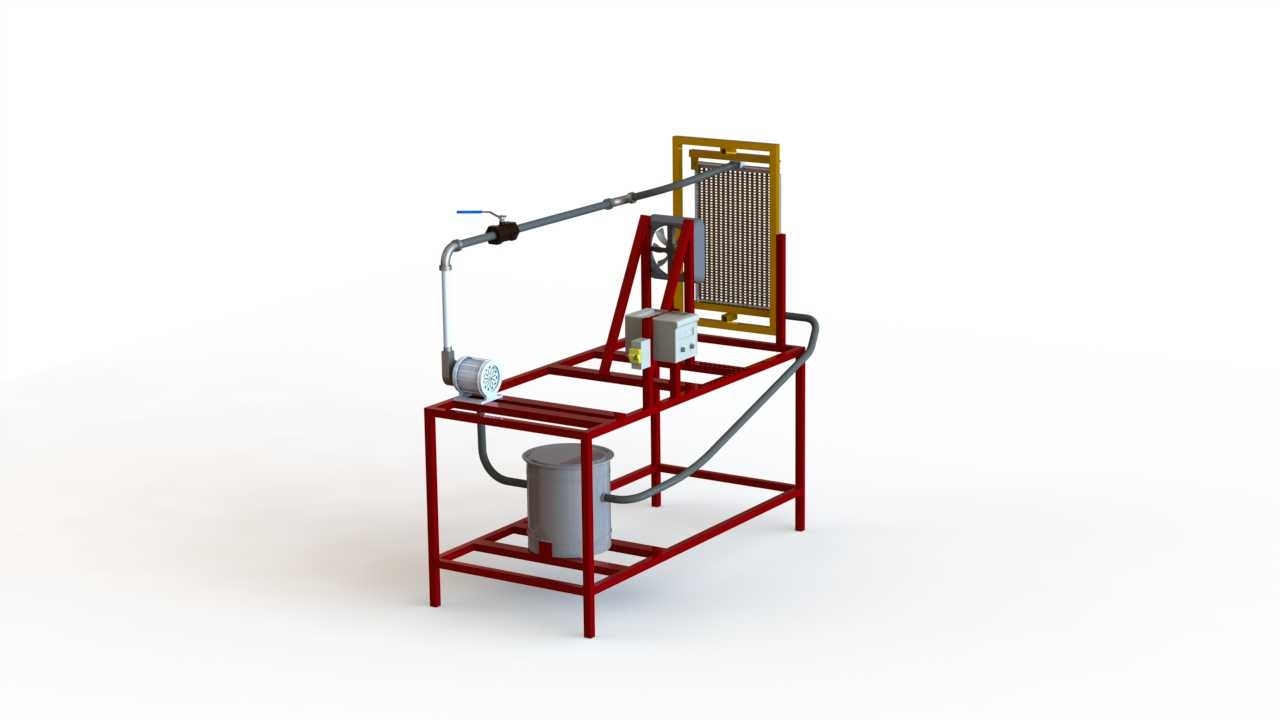

　　在车用散热系统、工业换热单元的研发验证环节，散热器的实际安装倾角往往会随整机布置、安装场景出现较大偏差，常规水平或垂直固定位的测试数据无法覆盖全工况使用需求，这套试验装置正是针对这类验证缺口设计的专用测试工装。整套装置的承载主体采用型钢焊接框架结构，主框架选用矩形钢管拼焊成型，所有焊缝处做连续满焊处理后打磨平整，整体做防锈底漆加红色面漆涂装，框架底部预留了可调式支撑脚安装位，可在不平整的试验车间地面完成调平，避免机架倾斜带来的测试角度误差，框架的横向、纵向梁系均做了加强筋布置，在挂载满尺寸散热器样件、配套管路与检测元件后，整体形变量控制在0.2mm以内，不会因结构形变干扰角度参数的准确性。装置的角度调节机构依托框架的铰接安装位实现，

　　可将被测散热器样件固定在0到90度区间内的任意倾角位置，锁紧机构采用快拆式螺栓搭配定位销结构，调整角度时无需完全拆卸紧固件，松开锁紧件后转动安装支架至目标角度，插入对应定位销再锁紧螺栓即可完成固定，单轮角度调整的操作时长可控制在2分钟以内，能够满足多组倾角对比测试的效率需求。在介质循环单元的布置上，框架侧方预留了水泵、管路的安装空间，进水端预留了标准法兰接口，可直接对接恒温供水单元，出水端同样预留温度、流量传感器的安装位，能够实时采集不同倾角下的进水温度、出水温度、介质流量参数，通过进出口温差与流量数据换算得到对应工况下的散热效率，对比不同安装角度下的性能衰减幅度，为散热器的结构优化、安装规范制定提供实测数据支撑。

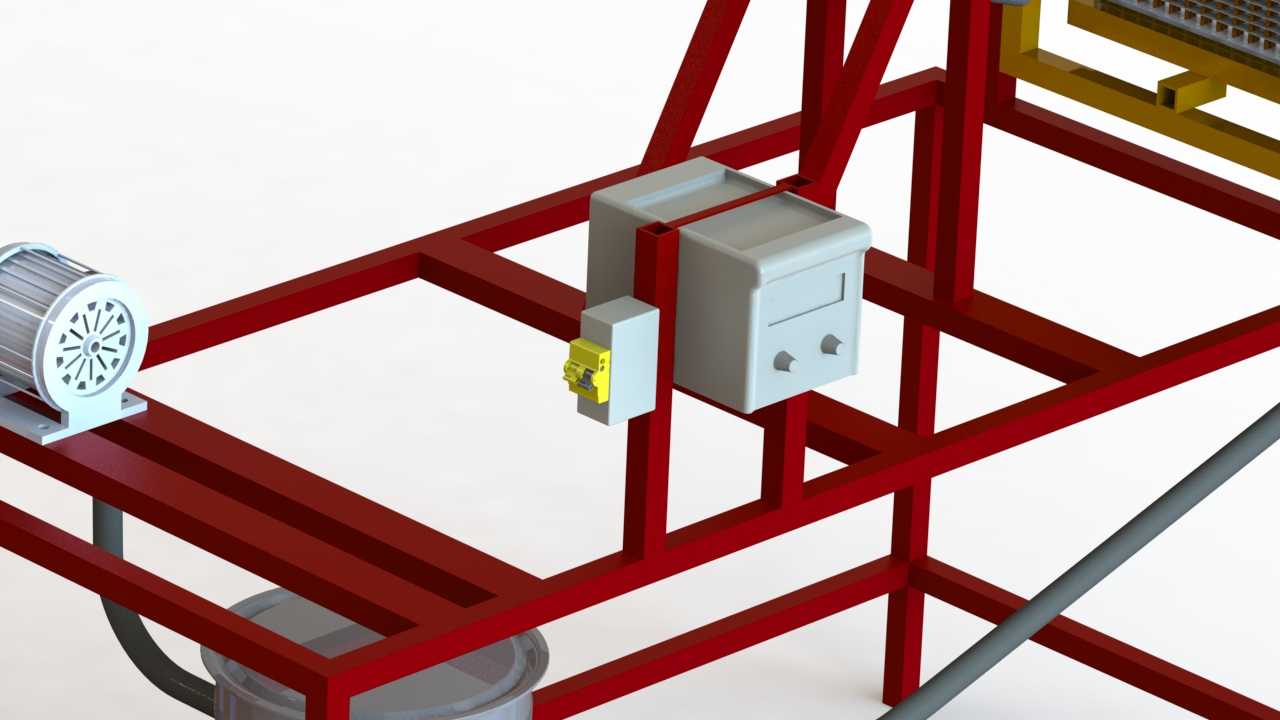

　　电气控制单元采用壁挂式安装方式固定在框架侧梁上，控制箱内集成了供电回路、信号采集模块的安装位，箱体防护等级达到IP54，可适配试验车间内存在少量水渍、粉尘的使用环境，控制箱面板预留了启停按钮、状态指示灯的安装位，操作高度符合人体工程学设计，操作人员站立状态下即可完成所有测试操作，无需弯腰或登高。整套装置的安装边界充分考虑了实验室常规场地尺寸，整体占地长度控制在1.8米、宽度1.2米、高度1.6米以内，可直接放置在常规试验台位上使用，无需额外改造场地基础，框架上预留的通用安装孔位可适配不同尺寸规格的散热器样件，从小型工程机械散热器到中型车用散热单元都可通过更换适配夹具完成装夹，无需重新加工主体框架，大幅提升了装置的通用适配性。

　　在管路走向设计上，所有循环管路均沿框架梁体布置，采用管卡固定，避免管路悬空带来的振动干扰，管路最低处预留了排污阀接口，测试完成后可排空管路内残留的介质，防止冬季低温环境下残留介质冻裂管路。装置的驱动单元安装在框架侧下方的预留安装位，与循环水泵直连，传动路径短，运行振动小，配套的电机安装座做了减震垫布置，可将运行时的振动传递控制在最低水平，避免振动传导至散热器样件影响测试数据的稳定性。从实际使用场景来看，这套装置可应用于散热器研发阶段的性能验证、出厂前的抽检、售后失效件的对比测试等多个环节，通过模拟不同安装倾角下的实际工作状态，还原散热器在整车倾斜、设备安装面不平整等极端工况下的散热表现，排查因安装角度变化导致的介质流道积气、换热效率骤降等潜在问题，相比传统固定位测试台，能够覆盖更多实际使用场景，测试数据的参考价值更高。在建模细节处理上，框架的所有型材交接处均还原了实际焊接的坡口结构，控制箱的门锁、按钮、接线口等细节都做了等比例还原，管路的弯头、法兰、阀门位置也完全按照实际装配关系搭建，可直接用于装置的加工出图指导，也可作为试验车间布局规划的可视化参考模型，帮助设计人员提前预判安装、操作过程中可能存在的干涉问题，减少现场安装调试的整改工作量。
