带安装支座的帕利尔径向轴承结构

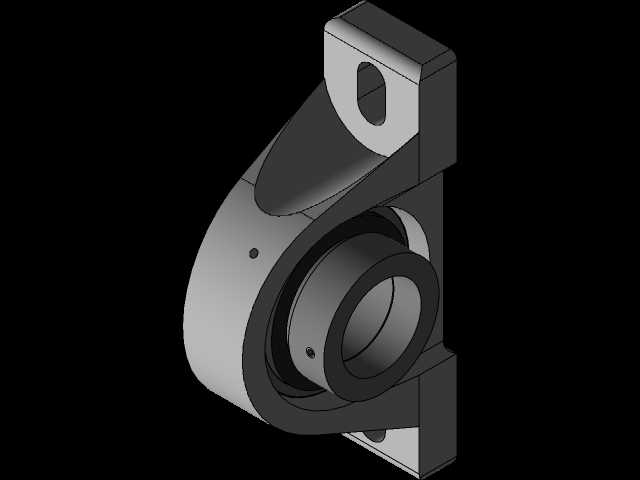

　　这款带集成安装支座的径向轴承结构，主要面向中低转速、存在径向偏载的传动场景设计，常见于小型输送线辊筒支承、农用机械传动辊、轻工设备导辊的安装位，区别于标准外购径向轴承，该结构将轴承外圈与安装支座做了一体化设计，省去了额外采购轴承座、配合公差校核的环节，能直接通过支座上的安装孔完成整机装配。从结构设计逻辑来看，轴承内圈为标准通孔设计，可适配对应直径的光轴穿装，内圈与滚动体接触的滚道做了圆弧修形，能抵消少量轴系安装时的同轴度误差，避免滚动体边缘接触造成的早期磨损；支座部分采用了弯臂式承力结构，上侧的安装耳板开有长圆形安装孔，可补偿安装面的位置公差，下侧承力臂做了大圆弧过渡，没有尖锐的应力集中棱角，能在承受径向冲击载荷时分散应力，

　　避免支座根部断裂。实际选型使用时需要注意，该结构的安装边界以支座外侧轮廓为限，轴承内孔轴线到安装耳板上端面的垂直距离为固定安装尺寸，安装时需保证轴系穿入后，轴承端面与轴肩的贴合间隙控制在0.05mm以内，避免轴向窜动影响支承精度。滚动体排布采用满装小直径滚柱设计，相比同尺寸的滚珠径向轴承，径向承载能力提升约40%，适合存在持续径向载荷的工况，但不适合承受较大轴向力，若轴系存在轴向窜动可能，需要额外搭配轴向止推结构使用。支座与轴承外圈的衔接位置做了环形储油槽设计，可在装配时填充润滑脂，延长维护周期，储油槽外侧开有细小的防尘密封槽，可加装毡圈密封圈，阻挡粉尘、碎屑进入滚道磨损滚动体，适配多粉尘的车间作业环境。建模过程中对所有承力位置的圆角做了统一规范，安装孔的沉头深度、轴承内圈的倒角尺寸都符合通用机械装配的公差要求，导入装配环境后可直接与对应直径的轴、安装面板做配合约束，不需要额外修整模型特征。
