轻量化三角支撑式机械连接支架结构

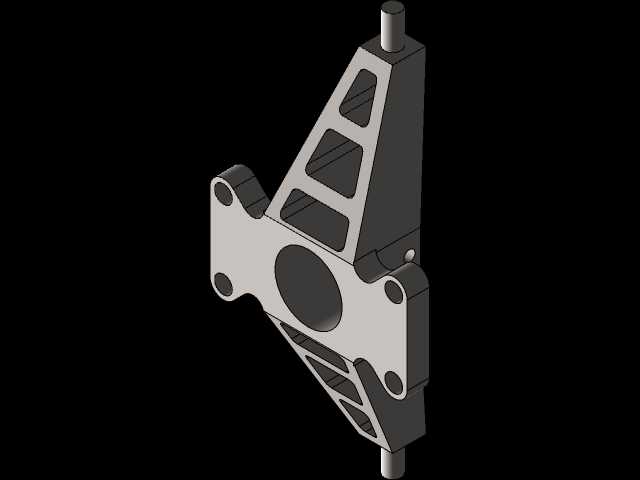

　　该构件属于设备连接支撑类通用机械零件，常见于中小型自动化输送线、台式加工设备的动力端衔接位置，也可作为教学实训类机械结构的典型练习构件使用，核心作用是在两个存在空间夹角的部件之间提供刚性连接，同时抵消设备运行过程中产生的径向载荷与小幅振动冲击。从结构设计逻辑来看，主体采用三角框架式布局，沿主受力方向布置多道镂空式加强筋，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非受力区域的材料冗余，相比同尺寸实心支撑件减重幅度可达40%以上，适配对构件自重有严格限制的安装场景。构件中部设置大尺寸圆形通孔，用于穿过传动轴或布设管线，孔位周边做了加厚凸台处理，避免孔边应力集中导致的长期使用开裂问题；法兰连接面共设置四个均布的安装孔，

　　孔位公差按照中等精度装配要求设计，可直接配合标准螺栓完成与相邻部件的固定，无需额外加工适配垫片。构件上下两端的圆柱凸台为定位基准面，安装时可先通过凸台与相邻部件的定位孔完成预定位，再锁紧连接螺栓，能有效降低装配过程中的对位难度，减少现场安装的调整工时。设计过程中对所有棱边都做了圆角过渡处理，既可以消除加工后的毛刺锐边，避免装配时划伤操作人员，也能进一步降低应力集中系数，提升构件的疲劳寿命。从安装边界来看，该构件的整体外轮廓适配150mm见方的安装空间，连接面的平面度公差控制在0.1mm以内，可保证安装后与对接部件的贴合度，避免出现连接松动、传动偏心等问题。筋板的厚度与主体壁厚保持一致，采用等壁厚设计也适配常规的注塑或铸造成型工艺，量产时可有效降低成型缺陷率，减少后续机加工的工序量。
