L型带铰接支座机械连接支撑构件

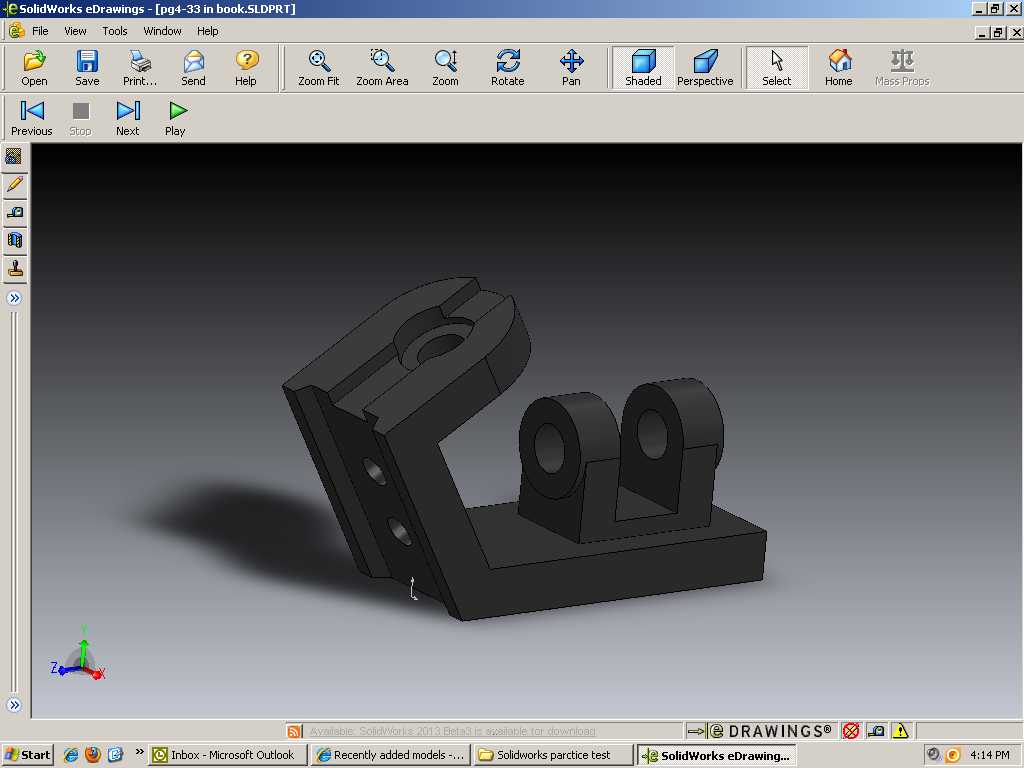

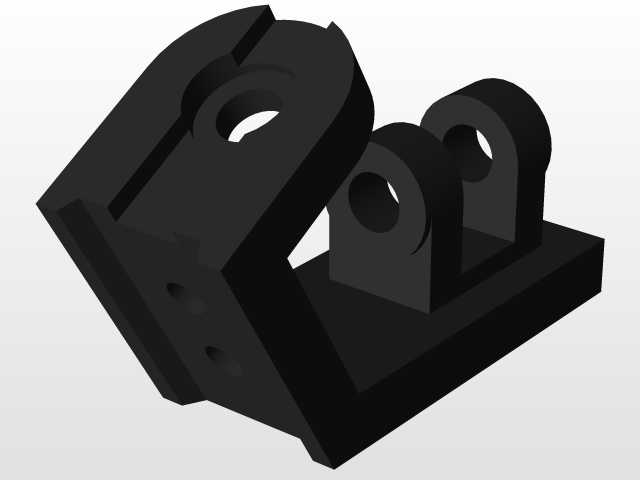

　　该构件属于典型的L型折弯式支撑连接结构，在小型自动化生产线的工件定位工位、教学实训台的模块安装位、轻工设备的门板铰接支撑场景中都有广泛适配空间。主体采用一体化折弯成型的L型基座作为承载基础，竖直立板与水平底板之间通过大圆角过渡消除应力集中，避免长期受载后出现焊缝开裂或者结构形变问题。竖直立板上部开设带开口的圆弧卡槽，可直接卡入对应直径的铰接销轴，无需额外拆分装配即可完成铰接副的预装，卡槽开口处做了微小的收口倒角，既方便销轴压入，又能在设备运行振动时防止销轴意外脱出。水平底板上方设置两个同轴带孔的耳座，两个耳座的内侧面保持严格平行，孔位同轴度公差控制在0.02mm以内，可穿装连接销实现与外部摆臂、连杆类零件的铰接联动，

　　耳座与底板之间设置三角加强筋，提升耳座受侧向力时的结构强度，避免摆臂往复摆动时耳座出现根部断裂。底板上预留两个沉头安装孔，可通过内六角螺栓将整个构件固定在设备安装基面，沉孔深度设计刚好覆盖螺栓头厚度，安装后螺栓头不会突出底板表面，不会干涉上方摆臂的摆动行程。竖直立板侧面同样预留两个螺纹安装孔，可用于安装限位挡块、位置传感器等附属配件，无需额外在构件上二次钻孔加工。整个结构的安装边界控制紧凑，水平方向投影尺寸适配多数小型设备的安装空间，竖直方向高度不会遮挡周边其他传动部件的运动路径。设计过程中优先考虑了装配便捷性，所有铰接孔与安装孔的位置都预留了标准扳手的操作空间，现场装配时不需要特殊工装即可完成全部安装作业。构件的受力路径经过优化，外部载荷通过上部卡槽和耳座传递到立板后，顺着折弯过渡区均匀分散到底板的两个安装点，不会出现局部应力过载的情况，适配中等载荷下的往复摆动工况，日常维护时仅需定期在铰接位置加注润滑脂即可保证长期稳定运行。
