带曲面叶片的特种行走轮结构设计

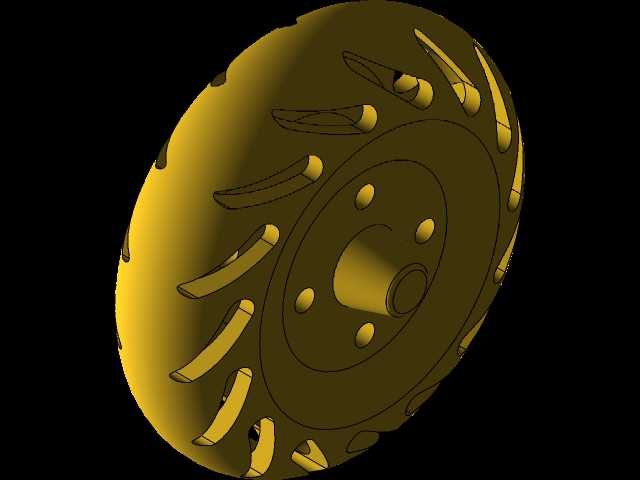

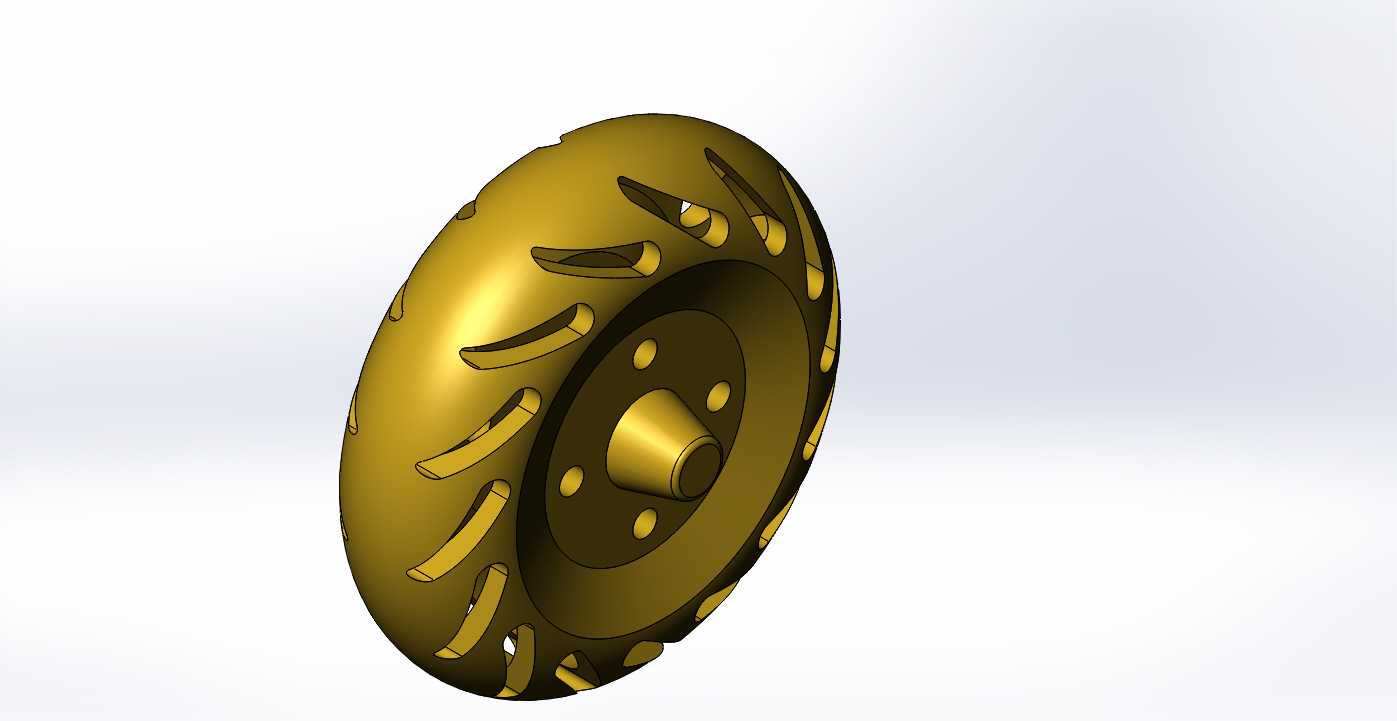

　　这款带曲面叶片的轮体结构，最初是针对松软泥泞工况下的行走作业需求开发的，常见于小型农用作业机具、滩涂勘探设备、湿地巡检机器人的行走端，区别于常规光滑胎面的行走轮，其轮缘周向均匀分布的弧形凸起叶片，能够在接触松软介质时嵌入表层，增大接触摩擦力的同时避免轮体过度打滑下陷，在含水率较高的泥地、沙土地面行走时，叶片会顺着轮体转动方向逐步切入介质，转动过程中顺着曲面弧度将附着的介质向后导流排出，减少轮面粘泥增重的问题。从结构设计逻辑来看，轮体采用一体化轮毂轮缘布局，中心设置带轴向凸台的安装轴孔，轴孔周边均匀分布6个螺栓安装孔，安装孔的节圆尺寸匹配常规小型行走轴的连接法兰规格，安装时无需额外加工转接件，可直接通过螺栓与驱动轴法兰端面锁紧固定，

　　轴向凸台的长度刚好覆盖法兰连接面的配合深度，既保证了轮体与轴的同轴度，也避免了凸台过长与轴端其他部件产生运动干涉。轮缘的叶片采用变曲率弧形设计，叶片根部与轮缘基体做了大圆角过渡处理，避免应力集中导致的叶片断裂问题，叶片的凸起高度经过反复校核，既保证足够的抓附力，也不会因为凸起过高导致轮体在硬质路面行走时产生过大的颠簸震动。轮体的整体宽度控制在适配小型行走设备的安装边界内，轮体外径尺寸匹配常规100-200kg级行走设备的离地间隙要求，安装后不会与设备侧方的护板、传动部件产生位置冲突。在实际使用场景中，这款轮体不需要额外加装充气轮胎，整体为刚性结构，避免了尖锐物扎破轮胎的故障风险，在带有碎石、作物残茬的田间地面行走时，

　　曲面叶片不会被残茬缠绕卡滞，转动过程中叶片的弧形面能够自然将缠绕的杂物顺着弧度甩出。设计阶段针对轮体的受力做了针对性优化，轮毂部分的壁厚大于轮缘叶片的壁厚，将主要承力集中在中心轮毂区域，叶片部分在保证结构强度的前提下做了等强度减重处理，既控制了轮体自身重量，降低行走驱动的负载，也保证了长期交变受力下的结构可靠性，适配低速行走作业的载荷需求，不会因为长时间在复杂路面行走出现轮体变形、叶片脱落的问题。
