汽车空调系统弯型连接导管结构设计

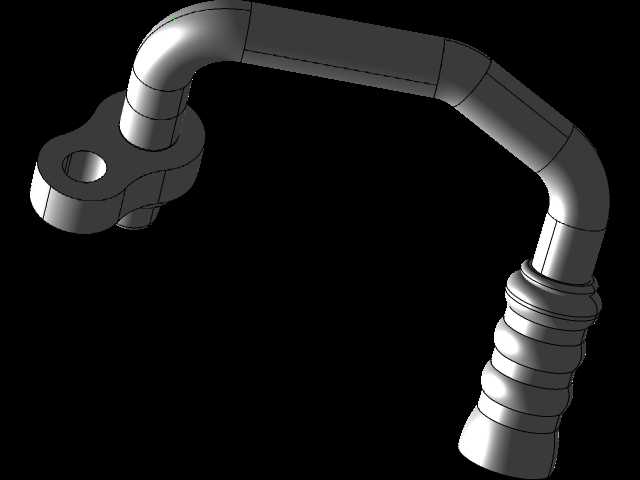

　　这款弯型连接导管主要应用在乘用车辆空调系统的冷媒输送回路中，承担压缩机与冷凝器、蒸发器之间的高压冷媒导通作用，是汽车空调制冷循环里不可或缺的流体输送构件。从实际装车场景来看，这类导管需要穿越发动机舱内的狭窄装配间隙，避让周边的发动机本体、线束总成、冷却管路等部件，因此整体采用多段弯折的空间走向设计，而非直连结构，能够在有限的舱内空间里完成两个固定接口之间的无干涉连通。导管一端采用带安装孔的法兰式固定结构，安装孔位与对应车载部件的接口螺栓孔完全匹配，装配时可通过螺栓实现刚性固定，保证接口处的密封性能，避免高压冷媒出现泄漏；另一端设计有波纹缓冲段结构，能够抵消车辆运行过程中发动机振动、车身形变带来的管路位移应力，

　　避免长期交变载荷下导管出现焊缝开裂、接口松脱的问题，提升管路系统的运行可靠性。设计过程中首先需要确认两端接口的相对空间坐标，结合发动机舱内的周边部件边界数据规划管路的弯折路径，每一段弯折的曲率半径都经过校核，既保证管路内部的冷媒流动阻力处于合理区间，不会因为弯折过急造成流阻骤升影响空调制冷效率，也确保管路外壁和周边部件保留足够的安全间隙，避免车辆行驶过程中出现管路磕碰磨损。管壁厚度的选取兼顾了耐压性能与轻量化要求，能够承受空调系统工作时的最高冷媒压力，同时不会因为管壁过厚增加不必要的重量，符合汽车零部件轻量化的设计趋势。法兰端的密封面平面度有严格公差要求，装配时配合密封垫片即可实现高压密封，波纹段的波纹数量与伸缩量经过匹配计算，

　　能够覆盖整车全生命周期内的振动位移补偿需求，不需要额外增加缓冲固定支架，减少装配工序的同时也降低了整体成本。这类导管的安装边界完全适配对应车型的空调系统布局，不需要对周边部件做任何修改即可直接装配，流体通路的内径经过匹配计算，能够保证额定流量下的冷媒输送效率，确保空调系统在不同工况下都能稳定实现制冷换热功能。
