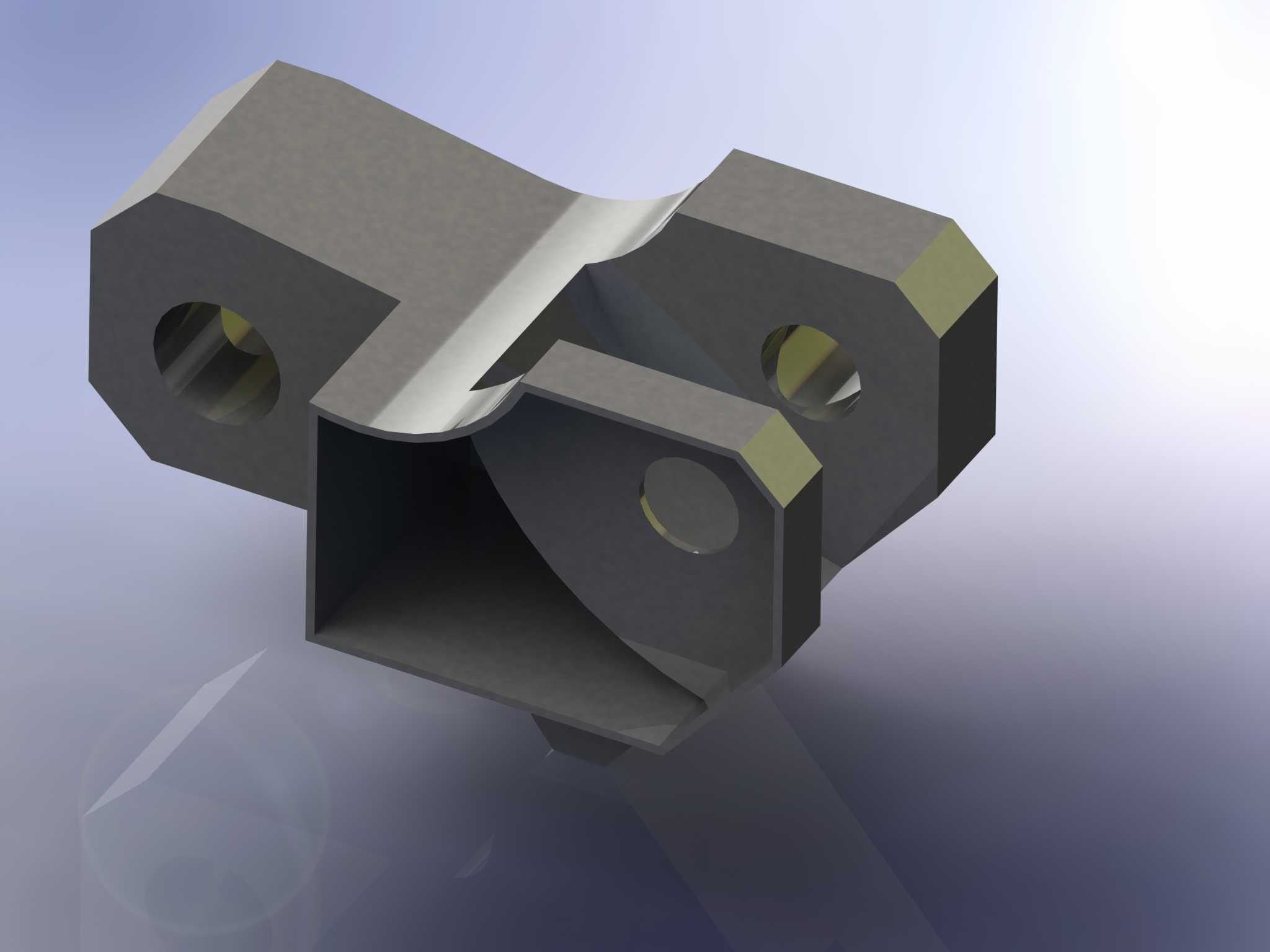

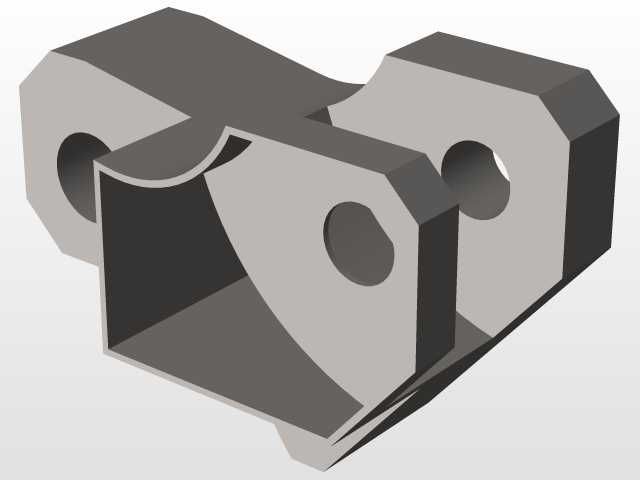

CSWA认证练习用铰接式连接支座结构

　　这款铰接式连接支座属于机械传动与支撑系统中的常用连接件，日常多应用在中小型自动化设备的连杆传动机构、轻工机械的活动支撑点位、输送线的可调式连接部位，用来实现两个构件之间的铰接传动，同时承担径向与轴向的复合载荷，允许连接部件在限定角度范围内做往复摆动，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整个支座采用一体化铸造成型后做机加工的工艺路线，主体分为三个功能区域：两端带同轴通孔的耳板结构、中部的U型容置槽、以及槽体侧面的辅助定位耳孔。两端耳板的通孔做了倒角处理，方便装配时销轴的导入，孔壁预留了衬套安装的公差余量，实际使用中可以配套铜基衬套或者自润滑轴承，降低铰接转动时的磨损，延长部件使用寿命，耳板外侧做了切边处理，

　　既减少了不必要的材料冗余降低整体重量，也能在安装时提供定位基准面，方便快速对齐安装位。中部的U型容置槽是用来容纳配对的连接叉臂，槽体内壁的尺寸公差控制在IT8级，保证配对叉臂装入后不会出现过大的旷量，同时槽底做了圆弧过渡，避免应力集中在转角位置，提升整体结构的抗疲劳强度，槽体侧面的辅助耳孔可以加装锁紧螺钉，用来限制销轴的轴向窜动，也可以作为润滑脂的注入通道，定期向铰接位置补充润滑介质，降低转动阻尼。从安装边界来看，这款支座的整体外轮廓没有突出的尖锐结构，安装时两个端耳板的外侧平面可以作为贴合基准，配套的销轴直径与端耳通孔采用间隙配合，装配时不需要额外做修配处理，U型槽的开口宽度适配常规厚度的连接叉臂，

　　不需要对配对部件做额外加工就可以完成组装。设计过程中特意做了等强度校核，各个受力部位的壁厚根据载荷分布做了差异化调整，耳板受力较大的位置壁厚做了加厚处理，非受力区域做了减薄挖空，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性负载。这类铰接支座的建模过程也是CSWA认证考试中典型的考察题型，需要熟练掌握拉伸、切除、倒角、圆角等基础特征命令，同时要理解工程图中尺寸公差、形位公差对应的建模要求，能够根据给定的工程图尺寸准确还原零件结构，建模过程中需要注意各个特征的先后顺序，优先创建主体基准特征，再依次添加切除、孔、倒角等附属特征，保证特征树逻辑清晰，方便后续做参数修改与结构调整。
