D-sub9引脚RS232转RS485通讯接口转换器

　　在工业现场通讯组网、老旧串口设备升级改造、工控系统跨协议互联的场景中，不同串口标准的信号适配一直是现场布线与设备调试阶段的常见问题，这款D-sub9引脚结构的接口转换装置，正是针对RS232与RS485两种串口标准的电平差异、传输特性差异设计的无源转换部件。从实际使用场景来看，RS232接口普遍存在传输距离短、仅支持点对点通讯、抗共模干扰能力弱的问题，多数老旧工控仪表、上位机串口仍沿用该标准，而工业现场分布式设备组网多采用RS485标准，支持最长1200米传输距离、最多32个节点挂载的总线式通讯，该转换器无需额外供电，直接串接在两种接口之间即可完成电平匹配与协议透明传输，无需额外配置驱动，即插即用。从结构设计思路来看，

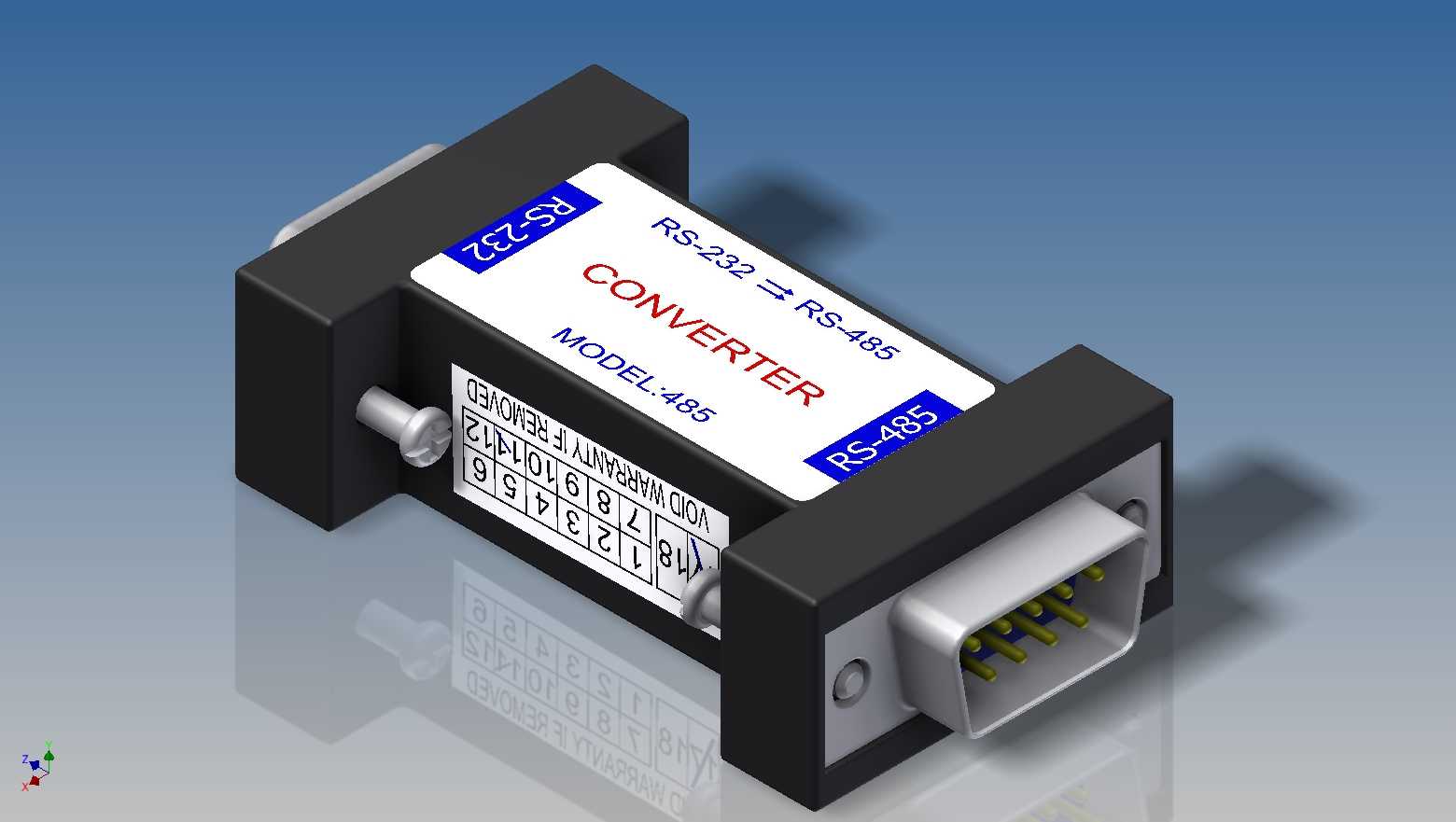

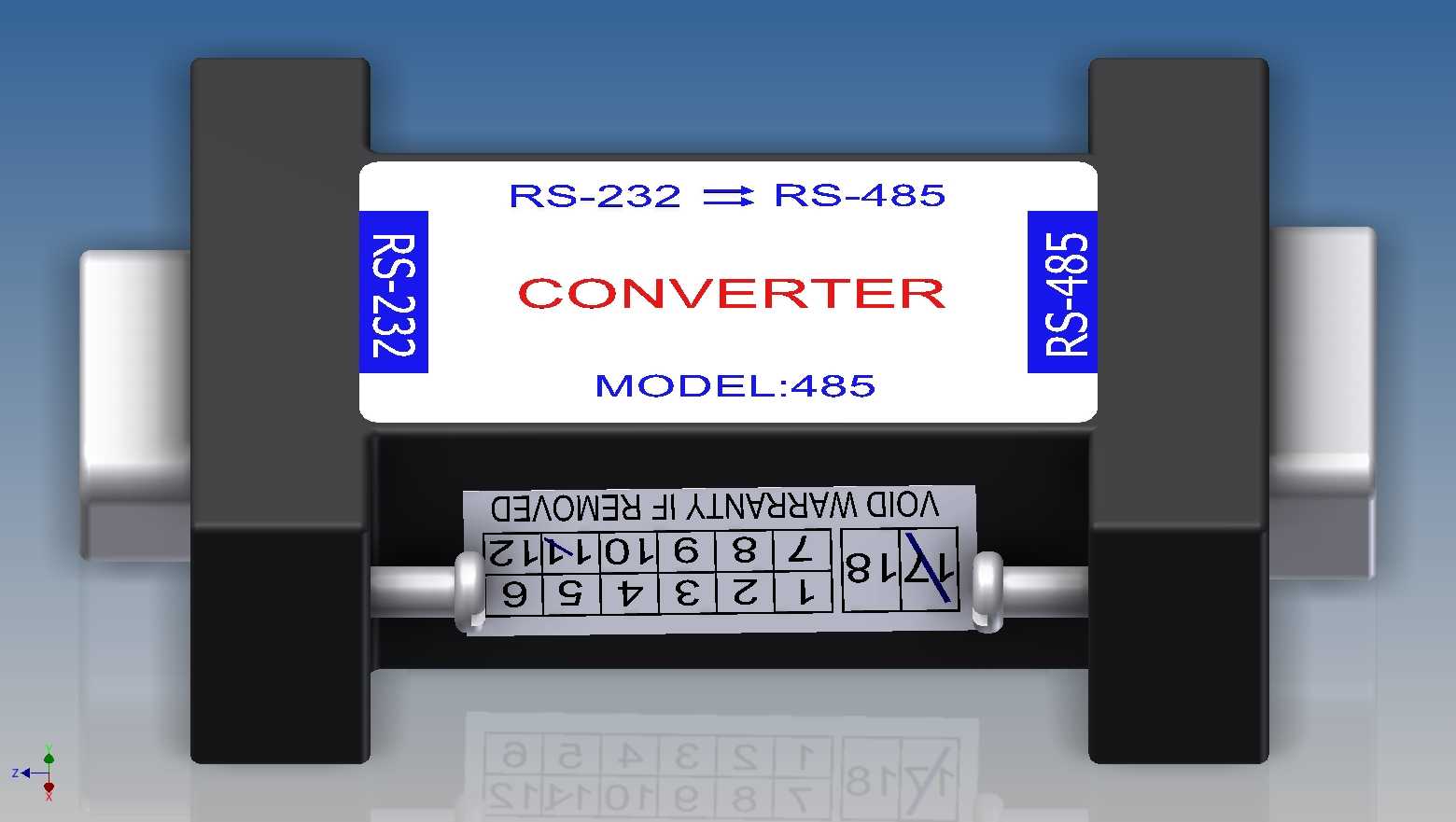

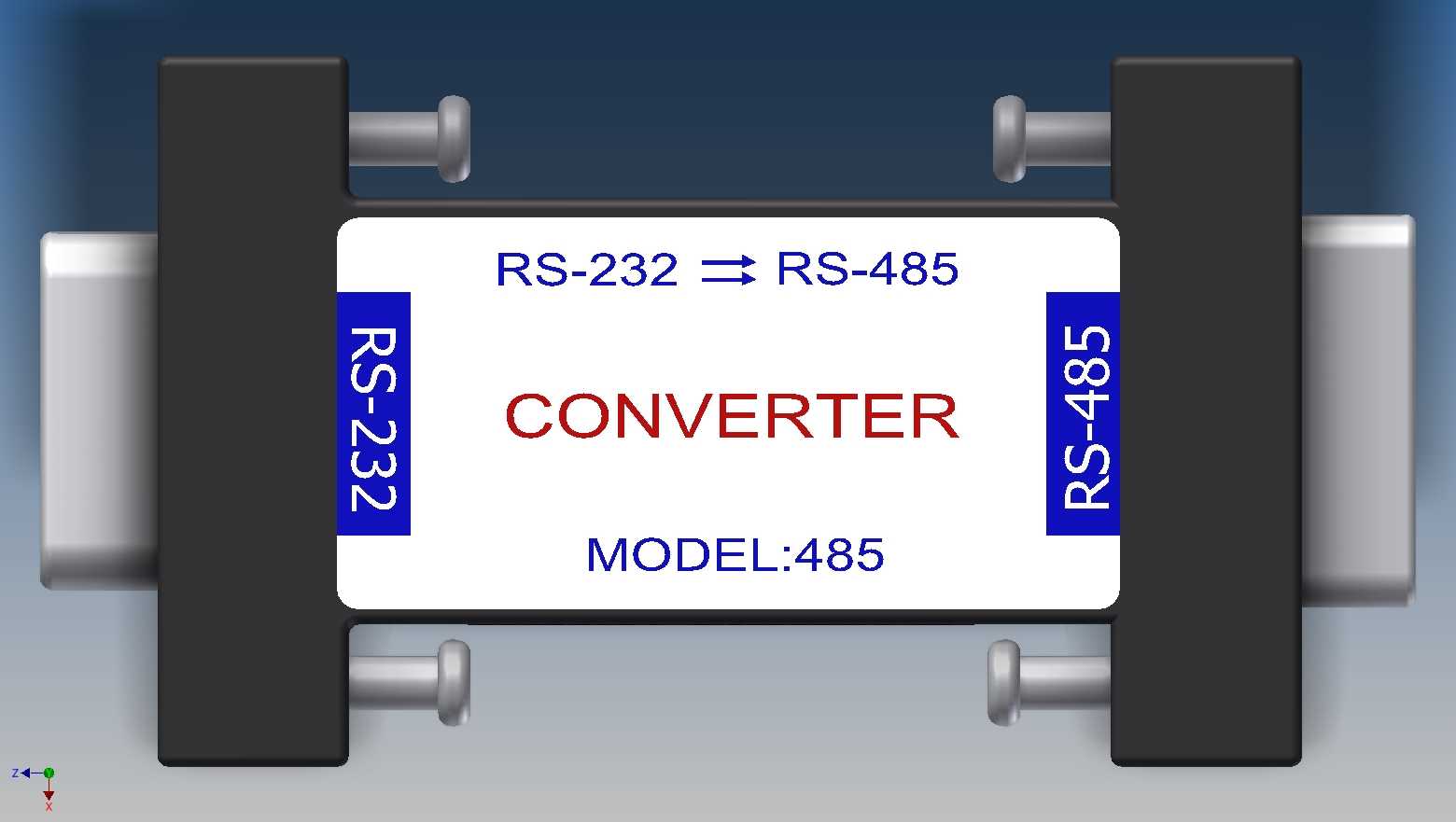

　　整体采用一体式塑壳封装，两端分别引出标准D-sub9公头与母头接口，公头端对应RS232侧引脚定义，直接对接上位机或工控设备的原生RS232串口，母头端对应RS485侧的A、B信号引脚定义，可直接接驳现场总线线缆；壳体侧面预留引脚标识丝印，清晰标注每一针脚的定义与接线对应关系，方便现场施工人员快速完成接线校验，避免错接导致的通讯故障。外形尺寸方面，整体结构紧凑，长度控制在60mm以内，宽度与D-sub接口安装法兰尺寸匹配，厚度仅22mm，安装时无需额外预留过大空间，可直接通过接口本身的固定螺丝完成与设备端的锁紧固定，无需额外安装支架，适配机柜内密集布线、设备侧直接外挂等多种安装场景；壳体采用阻燃ABS材质注塑成型，

　　接缝处做卡扣式密封处理，可抵御工业现场常见的粉尘、轻微溅污影响，内部电路板做灌封处理，提升抗振动性能，适配车间设备、户外机柜等复杂工况下的长期使用。在功能特性上，该转换器内置瞬态抑制保护电路，可抵御RS485总线侧常见的浪涌、静电冲击，避免现场布线感应的高压脉冲损坏后端设备的串口电路；信号传输延迟控制在微秒级，不会对串口通讯的实时性造成影响，支持最高115200bps的波特率传输，覆盖绝大多数工控场景下的串口通讯速率需求，无需额外设置波特率适配，自动匹配两端设备的通讯参数。
