八脚圆型定时器继电器配套电气插座结构

　　这款八孔圆形电气插座，是工控回路里配套时间继电器、小型中间继电器使用的标准安装底座，日常在低压控制柜、自动化设备电控箱、生产线时序控制回路里随处可见，主要作用是实现继电器本体与柜内布线的快速对接，省去直接焊接继电器引脚的麻烦，后期更换继电器时无需重新整理整柜线束，直接拔插本体就能完成器件替换，大幅降低现场运维的接线工作量。

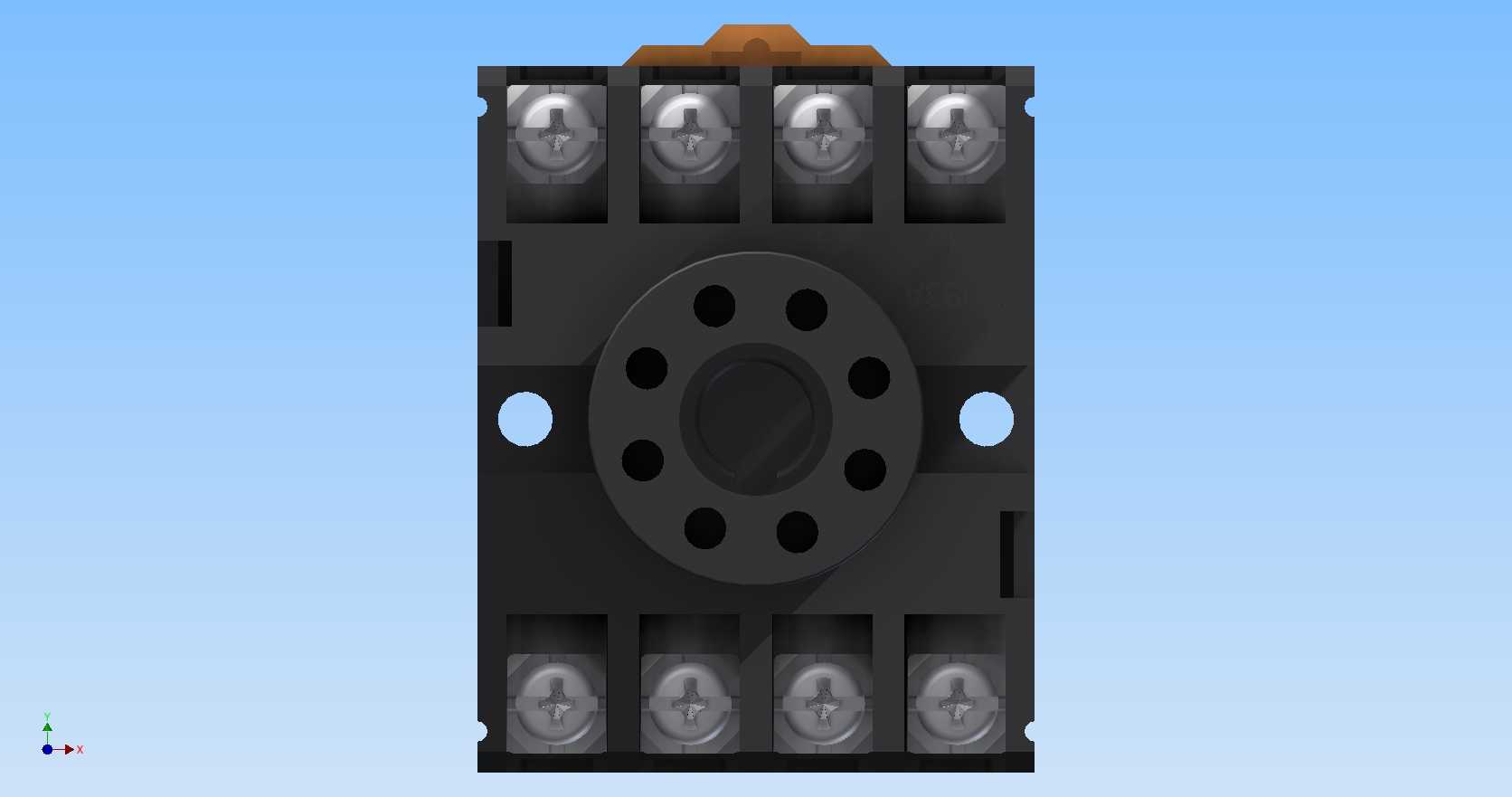

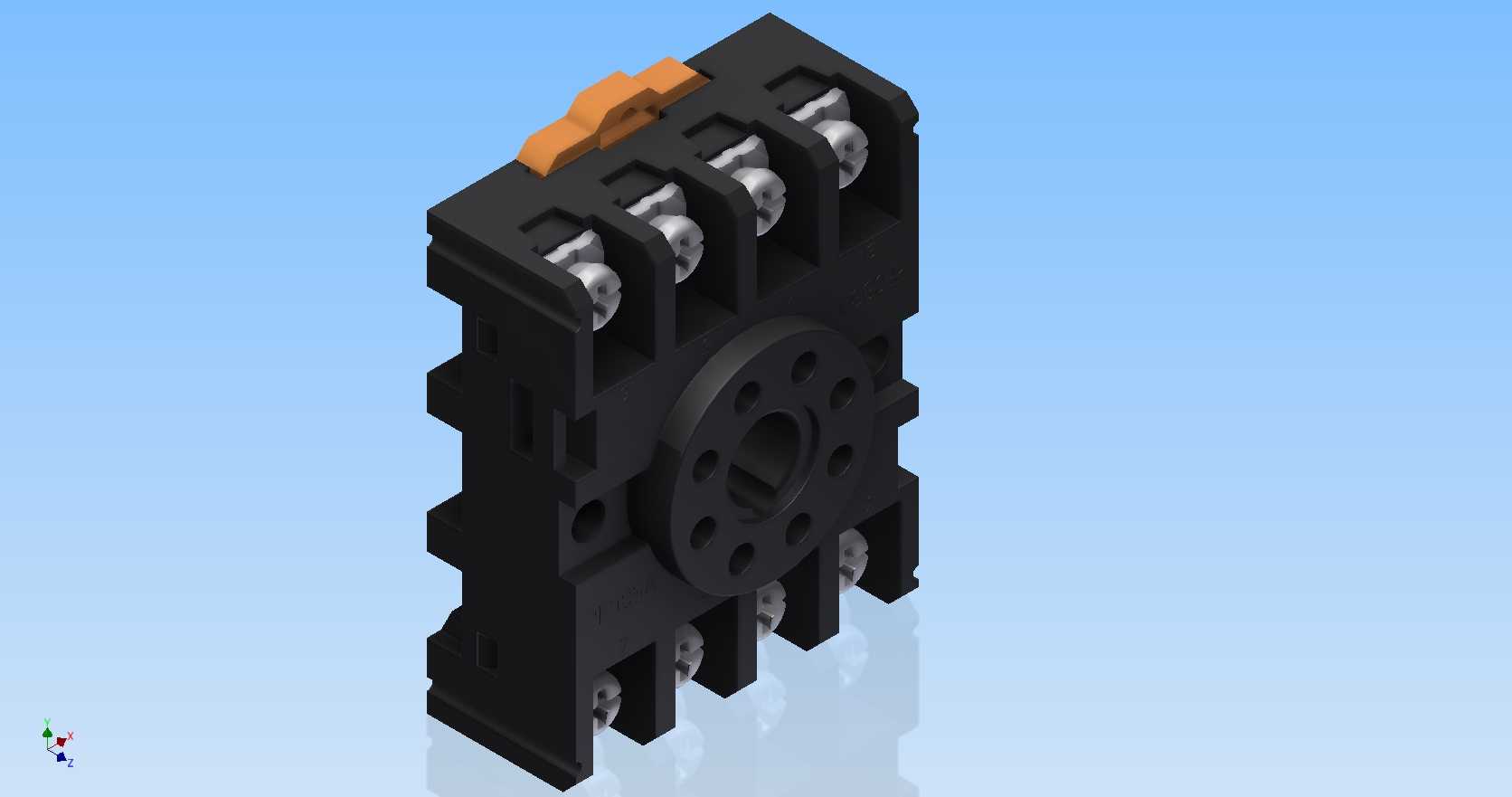

　　从结构设计来看，插座整体采用阻燃黑色热固性塑料作为基座主体，材料耐温等级满足低压电控设备的长期使用要求，表面做了哑光防滑处理，避免接线时螺丝刀打滑剐蹭相邻端子。上下两排各布置4组压线端子，每一组端子都配套十字槽盘头镀锌螺丝，压线位置预留了足够的导线插入空间，可同时容纳两根1.5平方毫米的多股铜芯线接入，满足工控回路常规的载流需求。端子之间设计有凸起的绝缘隔筋，防止接线过程中铜丝外露造成相邻端子短路，也能避免长期使用后积灰引发的绝缘下降问题。

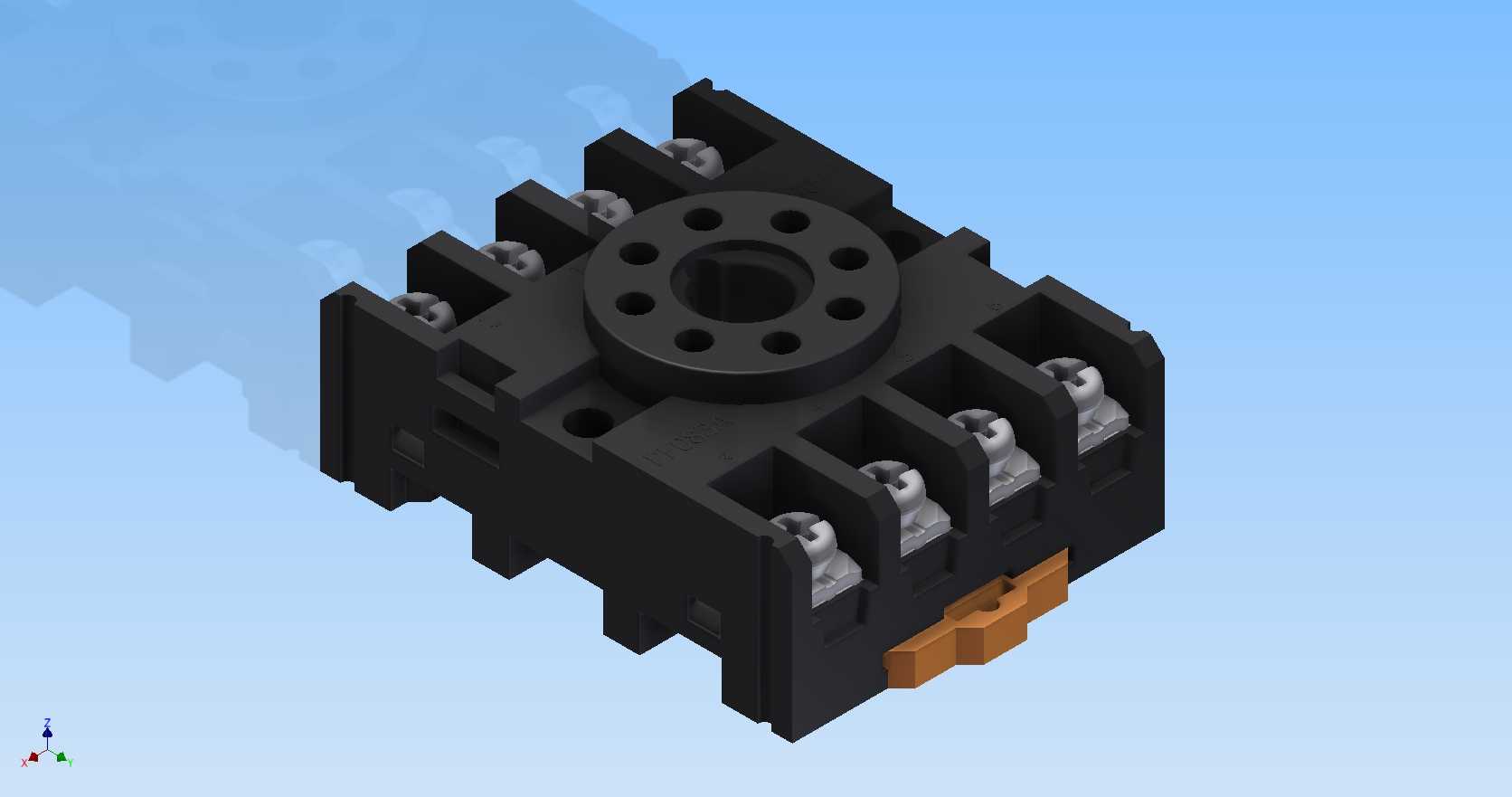

　　中间的圆形对接区域是和继电器引脚匹配的插孔位，8个插孔沿圆周均匀排布，插孔内部采用铜质导电夹片，夹片做了镀锡处理，既保证接触电阻足够小，也能避免长期使用氧化造成接触不良，夹片的弹性经过调校，继电器插入后有足够的抱紧力，设备运行产生的振动不会导致继电器松脱接触不良。基座两侧预留了圆形安装固定孔，既可以配合螺丝直接固定在电控箱的安装板上，也能适配标准DIN导轨的安装卡扣，满足不同柜内的安装场景需求。基座顶部设计有凸起的定位卡扣，和继电器本体的定位槽对应，能避免继电器插反造成的接线错误，也能进一步固定继电器本体，防止横向受力导致引脚变形。

　　在实际选型使用时，需要注意该插座的安装边界尺寸，基座整体为矩形结构，安装孔的中心距符合通用八脚继电器底座的安装规范，和同规格的PF系列插座安装尺寸完全兼容，替换时无需重新在安装板上打孔。接线时需要按照端子旁的标识对应接入电源、负载线路，压线螺丝的扭矩控制在合理范围，既要保证导线压接牢固不松动，也不能扭矩过大压断铜芯或者滑丝损坏塑料基座。日常运维时可以直接拔下继电器本体进行测试或者更换，不需要动到底座上已经接好的线路，能大幅缩短设备故障的停机排查时间，在批量组装的电控柜生产场景里，这种底座可以提前完成柜内布线接线，最后统一插上继电器本体，能有效提升电控柜的组装生产效率。
