多规格直焊式PCB接线端子组件

　　这类直焊式PCB接线端子，核心应用场景覆盖工业控制板卡、小功率电源模块、民用电器主控板、传感信号采集模组等需要实现板载导线可靠连接的电气场景，是板级电气互联里最常用的连接件品类之一。从实际使用角度看，它的核心作用是替代导线直接焊盘焊接的工艺，既能够实现多回路导线的快速拆装维护，也能避免反复焊接对PCB焊盘造成的热损伤，同时规整的排布方式也能让板内走线布局更清晰，降低后期排查线路的难度。

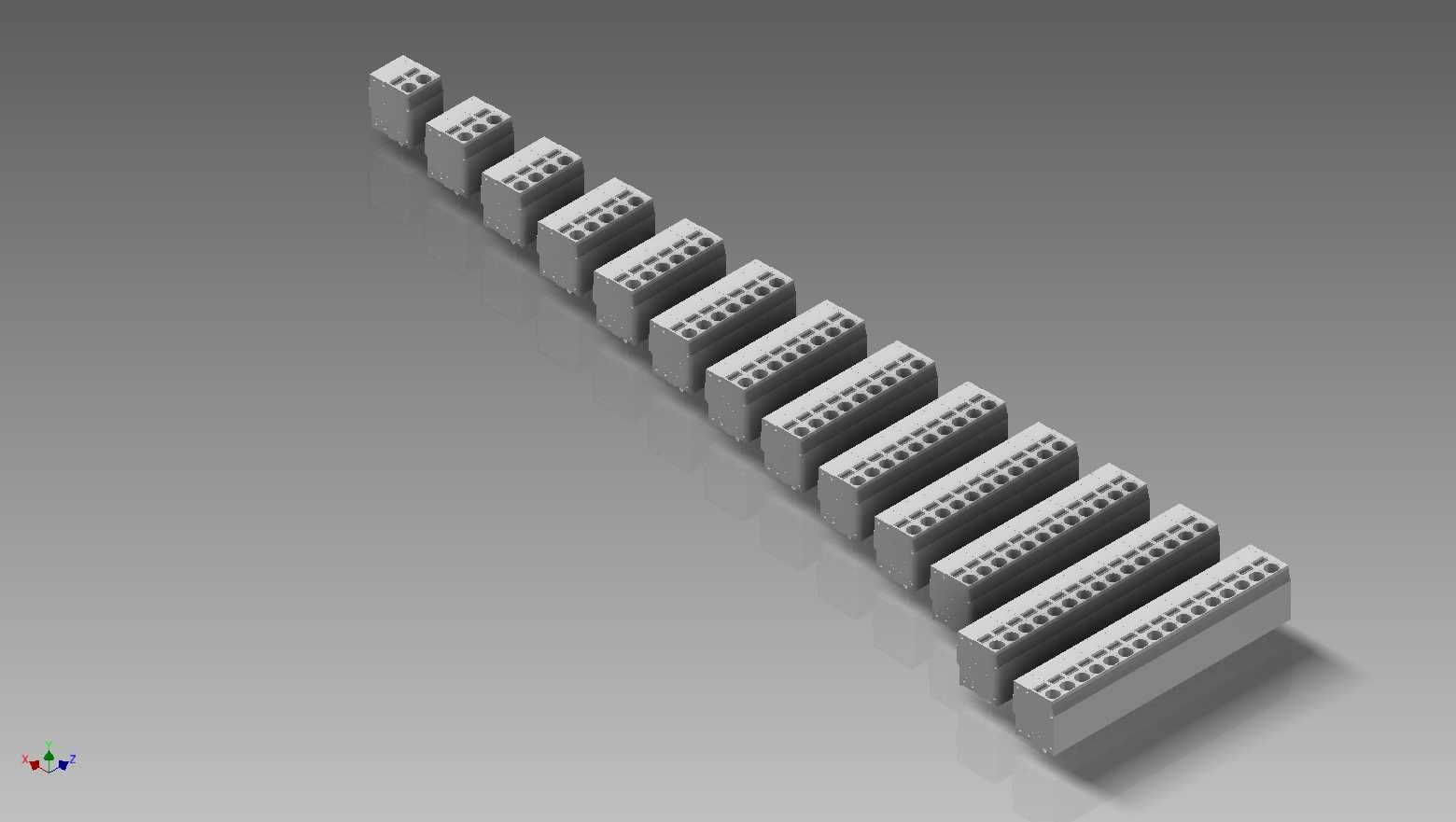

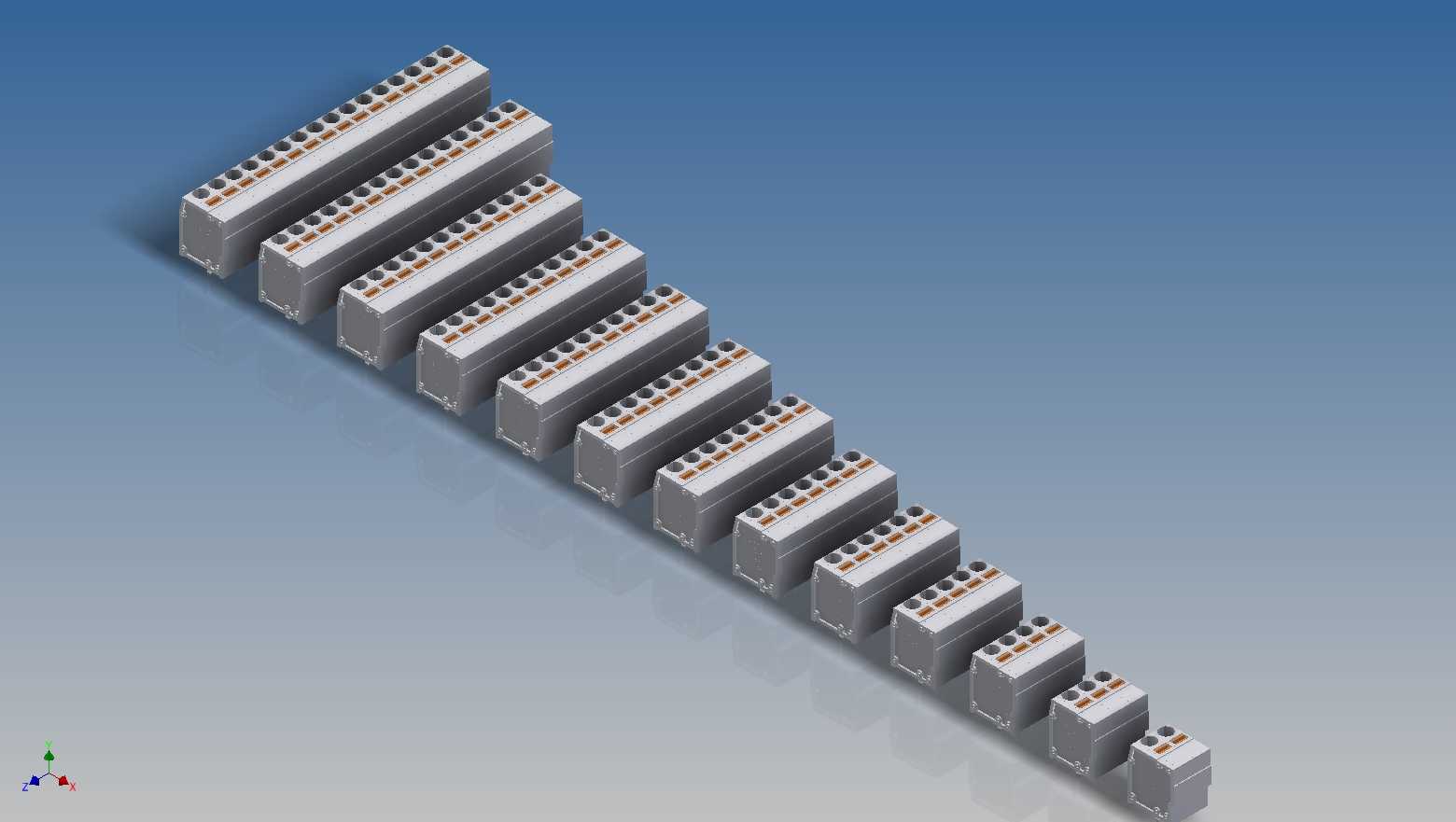

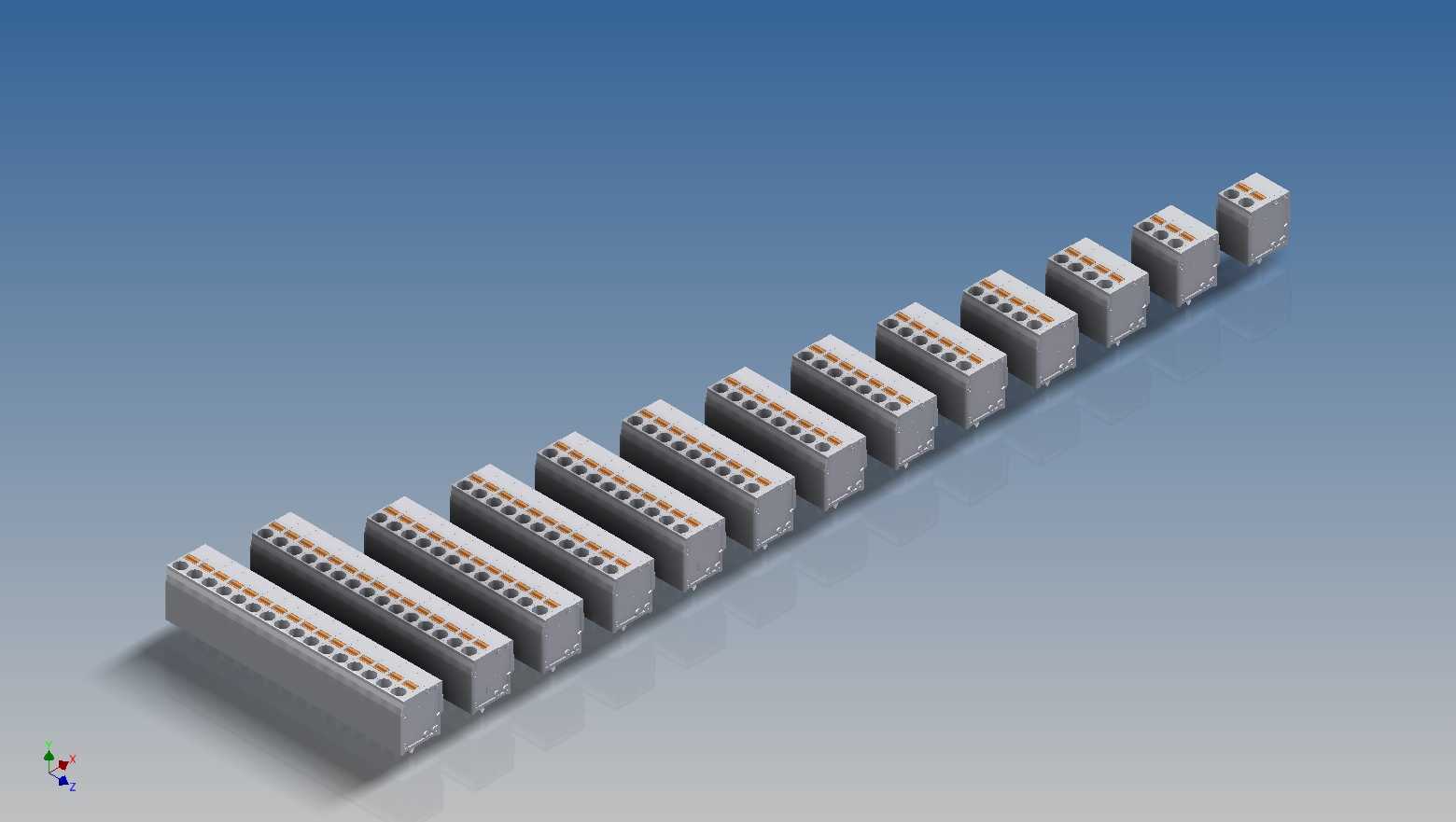

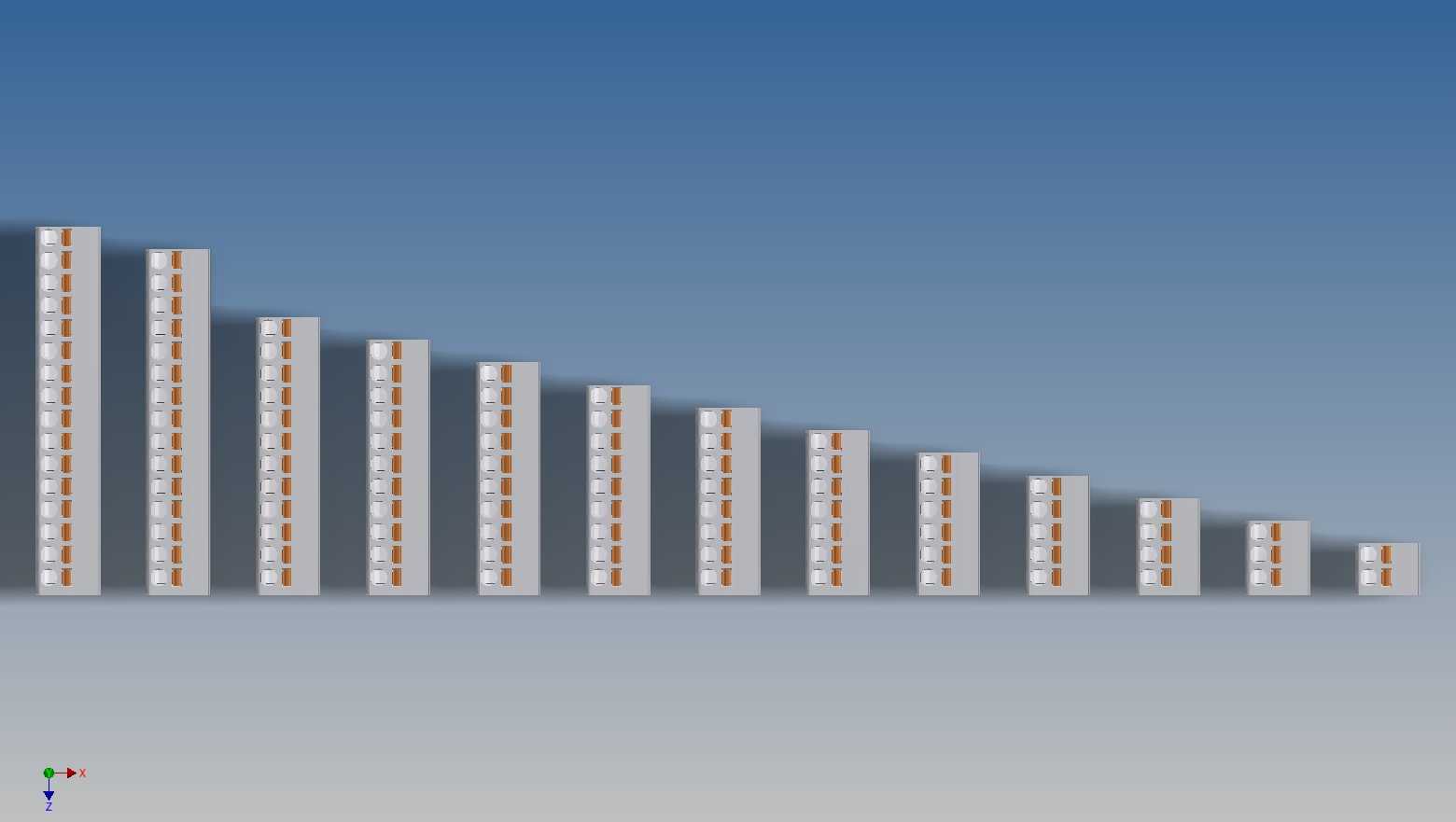

　　设计层面上，这套端子采用了统一的针脚间距规格，焊针长度适配常规1.6mm板厚的PCB焊接公差，焊针直径匹配行业通用的焊盘孔径，不需要额外定制开孔就能直接适配标准PCB设计封装。不同位数的端子单体覆盖了2位到12位的接线需求，选型时可以根据板上实际回路数量灵活搭配，不需要额外切割拼接，减少装配环节的加工工序。端子本体采用阻燃级绝缘材质，能够满足常规电气场景的耐温、阻燃要求，接线端采用螺钉压接结构，压接位置设计有防滑齿纹，能够适配0.5-2.5平方毫米的多股或单股铜导线，压接后导线拉脱力满足行业通用电气连接标准，不会因为设备运行中的振动出现松脱断线的问题。

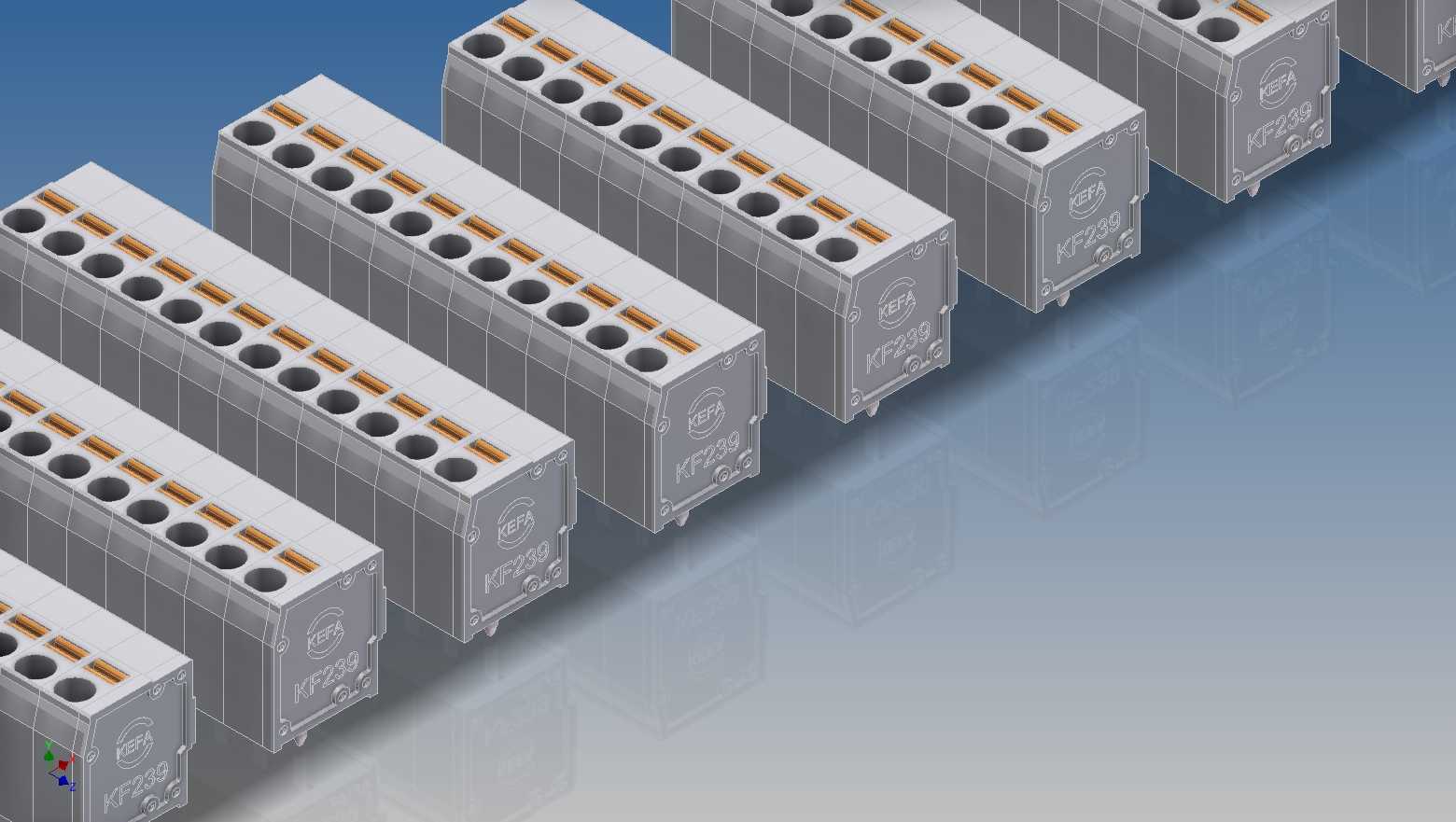

　　安装边界上，端子焊接到PCB板面后，本体高度控制在常规板载元件的安全高度范围内，不会和外壳、其他板载 tall 元件产生空间干涉，端子本体侧面设计有简易的定位卡扣，多端子并排安装时可以互相嵌合定位，避免焊接过程中端子偏移导致的针脚错位。相邻端子的接线口预留了足够的螺丝刀操作空间，接线作业时不需要使用特殊规格的工具，普通十字螺丝刀就能完成压接操作，适配生产线的常规装配工艺。从结构可靠性角度看，端子的导电部分采用铜质镀锡工艺，既保证导电性能，也能避免长期使用出现氧化锈蚀导致的接触电阻升高问题，适合在-20℃到85℃的常规工业环境下长期稳定工作，信号回路、小功率动力回路的连接都能可靠适配。
