JD-5S电动机综合保护器结构设计

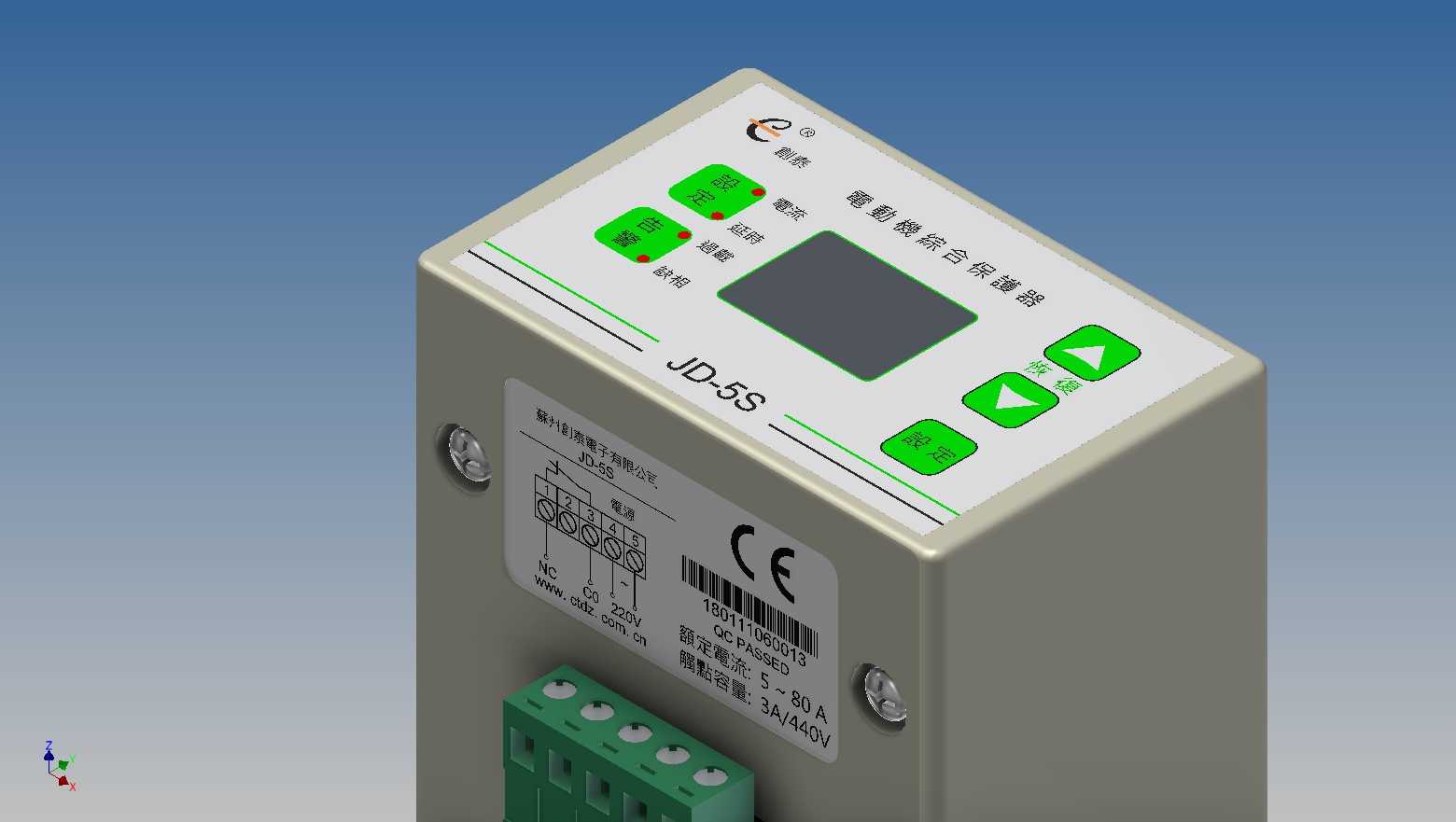

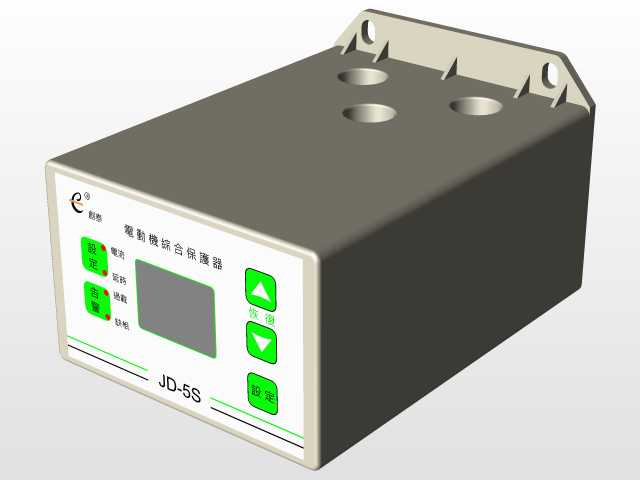

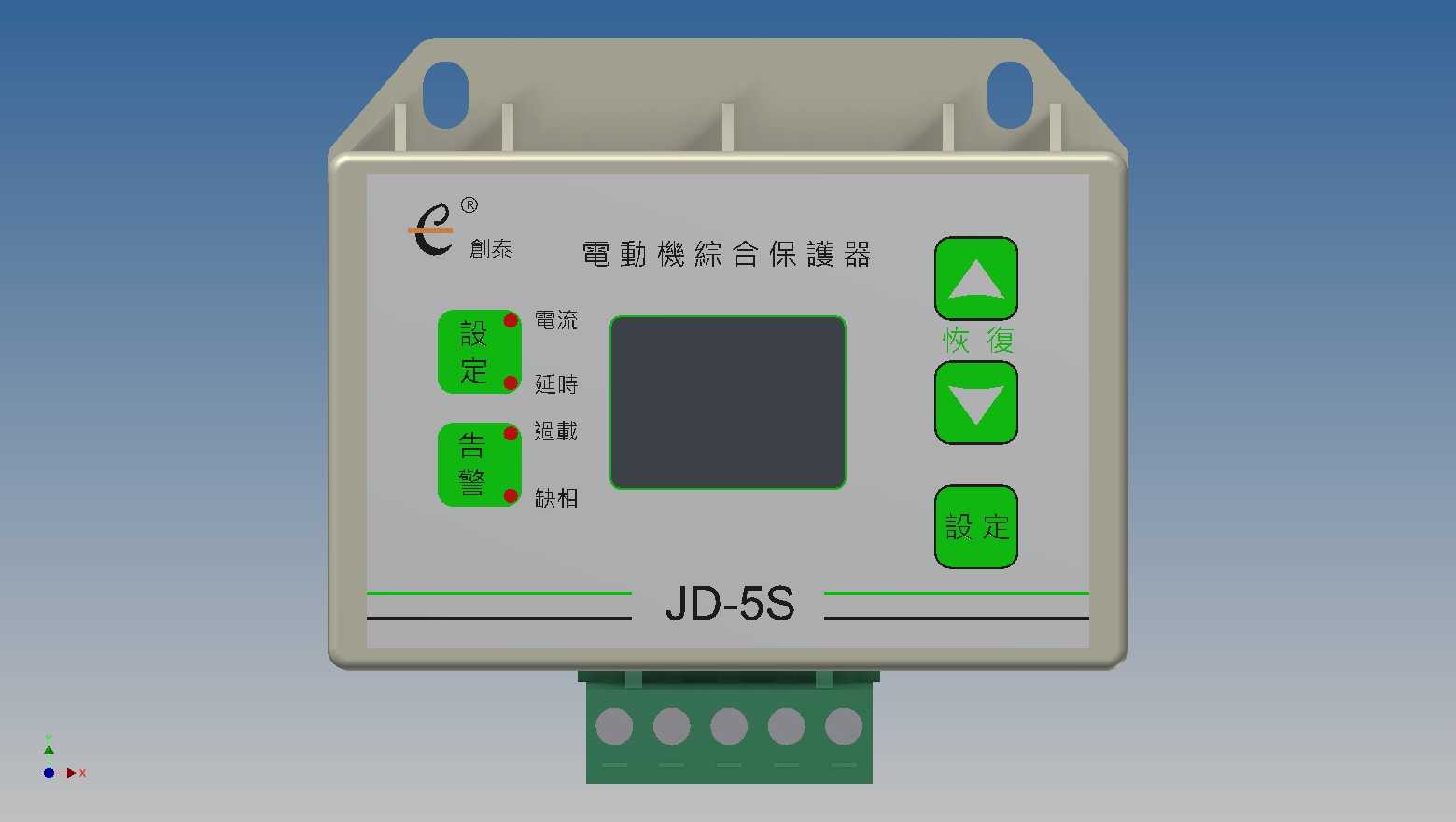

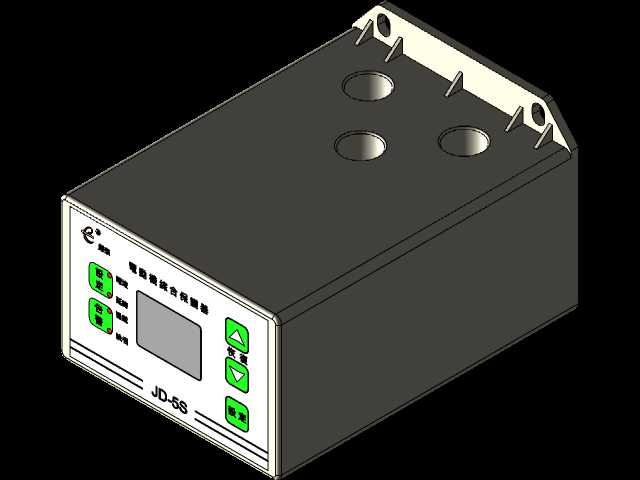

　　这款JD-5S型电动机综合保护器，主要应用于工业低压配电场景下的三相异步电动机回路保护，在机床、输送设备、小型风机水泵等配套电气柜中承担核心保护职能，可在电机运行出现异常工况时快速切断控制回路，避免电机绕组烧毁、设备传动链路损坏等故障扩大。从结构设计来看，整体采用导轨式安装的壳体方案，顶部预留两个对称的安装挂孔，既适配标准DIN导轨卡扣安装，也支持螺丝直接固定在安装板上，壳体宽度控制在常规微型断路器的模数倍数范围内，可与其他低压电器元件并排安装在柜内导轨上，不会额外占用过多柜内布线空间。正面操作区域的布局完全贴合现场运维人员的操作习惯，左侧竖向排布三个状态指示灯，分别对应电流、延时、过载、缺相四类运行与故障状态，

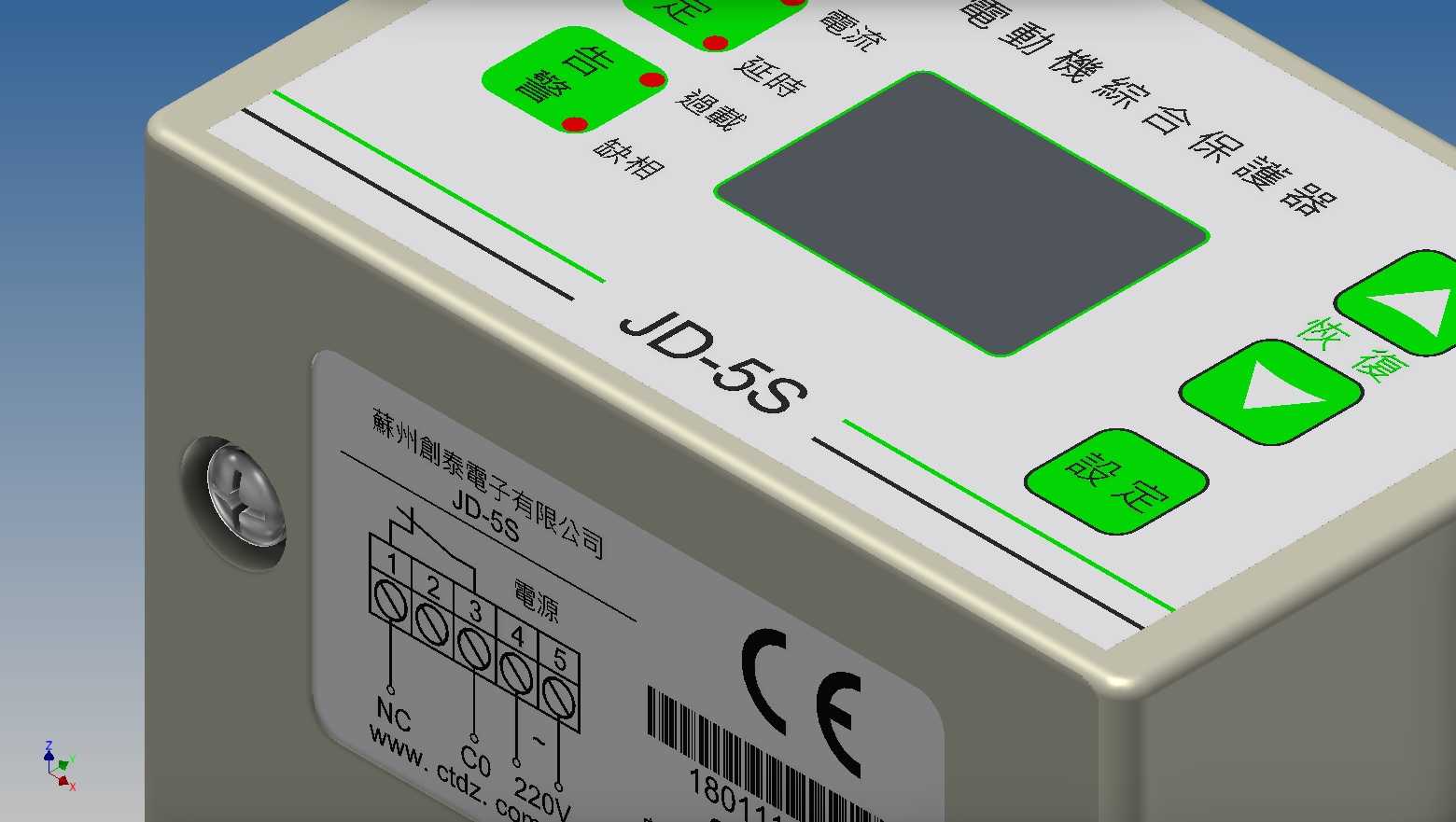

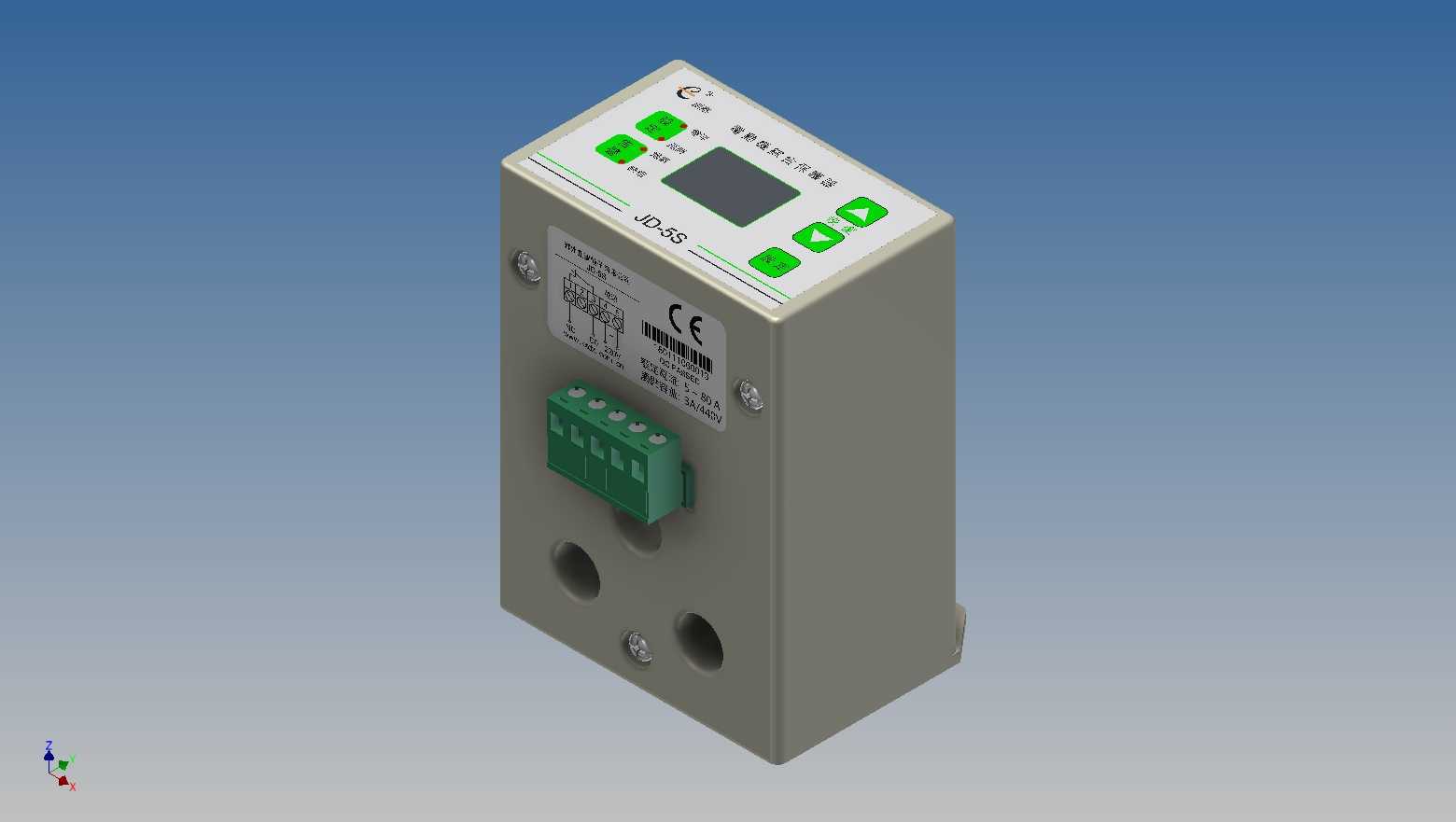

　　指示灯旁标注清晰的工况标识，运维人员在柜前巡检时无需凑近即可快速识别设备运行状态；中部预留显示屏安装位，可实时显示三相电流参数、故障代码等信息；右侧设置上下方向的参数调整按键与设定确认按键，按键采用凸起式绿色硅胶材质，戴绝缘手套操作时也能准确触发，不会出现误触情况。底部设置六个接线端子，采用栅栏式端子排设计，端子间距满足低压电气的爬电距离要求，可分别接入三相主回路采样线、控制回路输出线，接线时导线可直接插入端子孔后拧紧螺丝，不同回路的接线位之间设置隔离筋，避免接线毛刺引发的相间短路。产品设计阶段充分考虑了工业现场的复杂环境，壳体采用阻燃ABS材质，表面做哑光防眩光处理，既可以抵御柜内的轻微油污、粉尘附着，

　　也能在长期光照下不会出现标识褪色问题；内部采样电路与外部操作按键之间设置绝缘隔离层，即使主回路出现短时过压，也不会波及正面操作区域，保障运维人员操作安全。在实际选型配套时，这款保护器可直接替代传统的热继电器，相比热继电器的双金属片延时特性，其采样精度更高，动作阈值可通过按键灵活调整，适配不同功率等级的三相电动机保护需求，安装时无需额外配置安装支架，直接卡装在柜内标准导轨即可完成固定，接线端子的排布方向与常规低压电器一致，柜内二次布线时可直接沿用原有走线槽路径，无需重新规划布线走向。
