NIKKI伺服电机驱动器外观结构设计

　　这款伺服驱动器的三维结构还原，完全贴合工业现场电控柜内的实际安装使用需求，在做自动化产线电控布局设计时，这类元件的安装边界、接口位置是结构工程师必须精准把控的细节，稍有偏差就会导致柜内走线干涉、安装位错位，后续现场调试时要耗费大量时间整改。从实际应用场景来看，这类驱动器多用于高精度点位控制的自动化设备中，比如电子组装产线的进给轴驱动、数控专机的伺服轴控制、包装设备的送料机构动力控制，需要和伺服电机、运动控制器、编码器形成完整的闭环控制链路，其安装位置通常在电控柜内的标准DIN导轨上，部分紧凑机型也支持背板螺钉固定，设计时预留的散热格栅走向完全匹配柜内垂直风道的散热逻辑，避免长时间满负载运行时热量堆积触发过温保护。从结构设计思路来看，

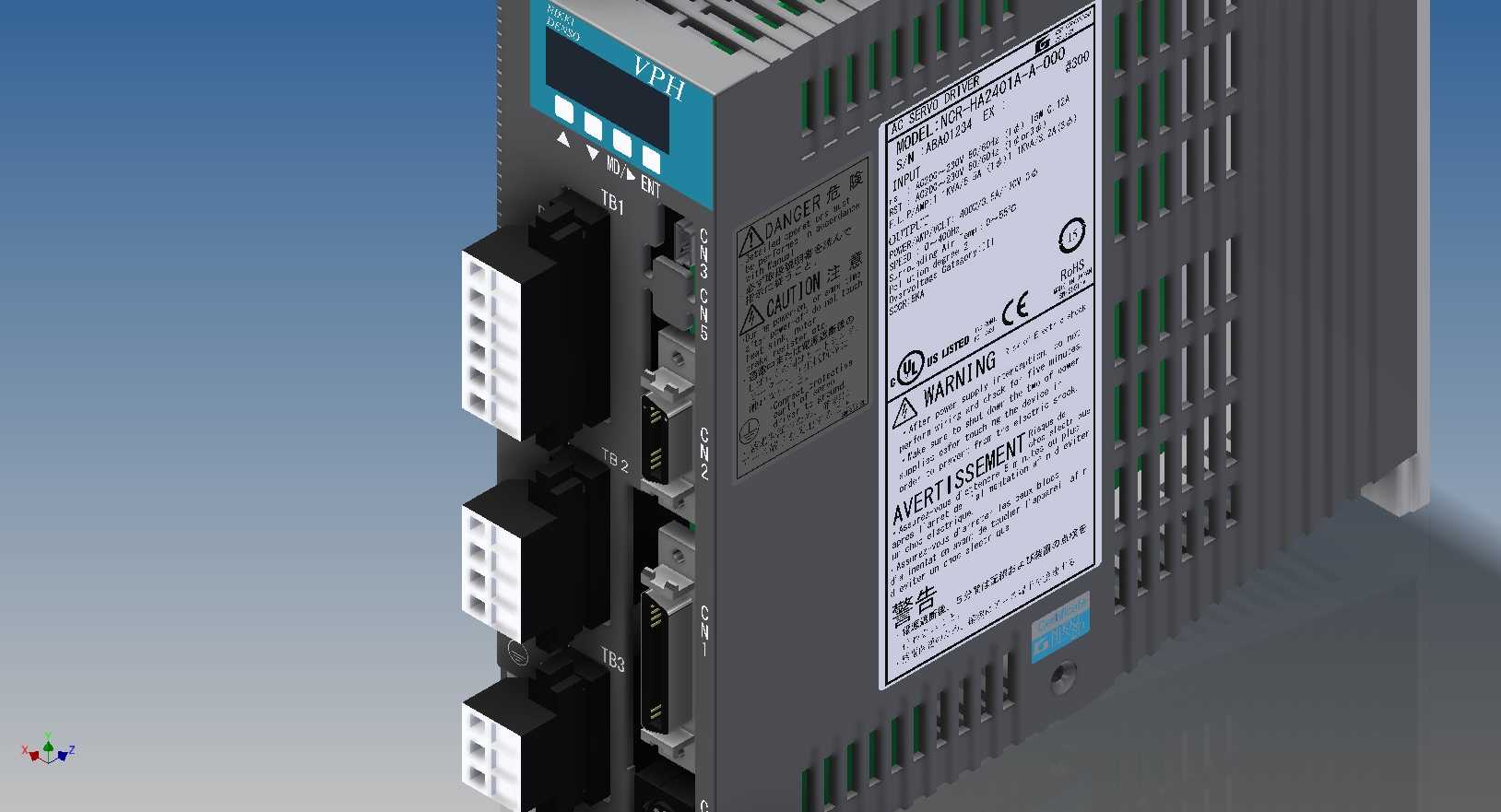

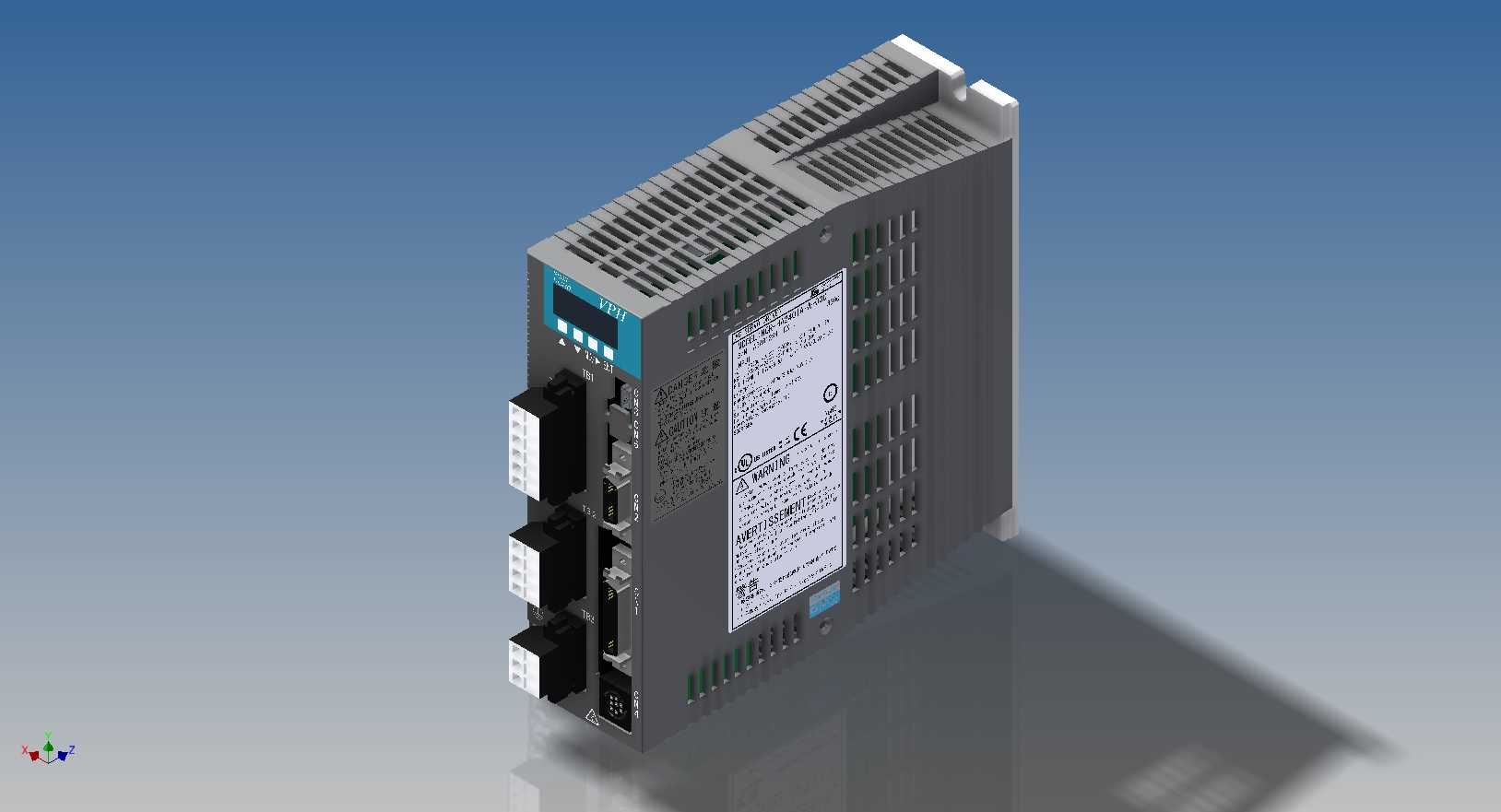

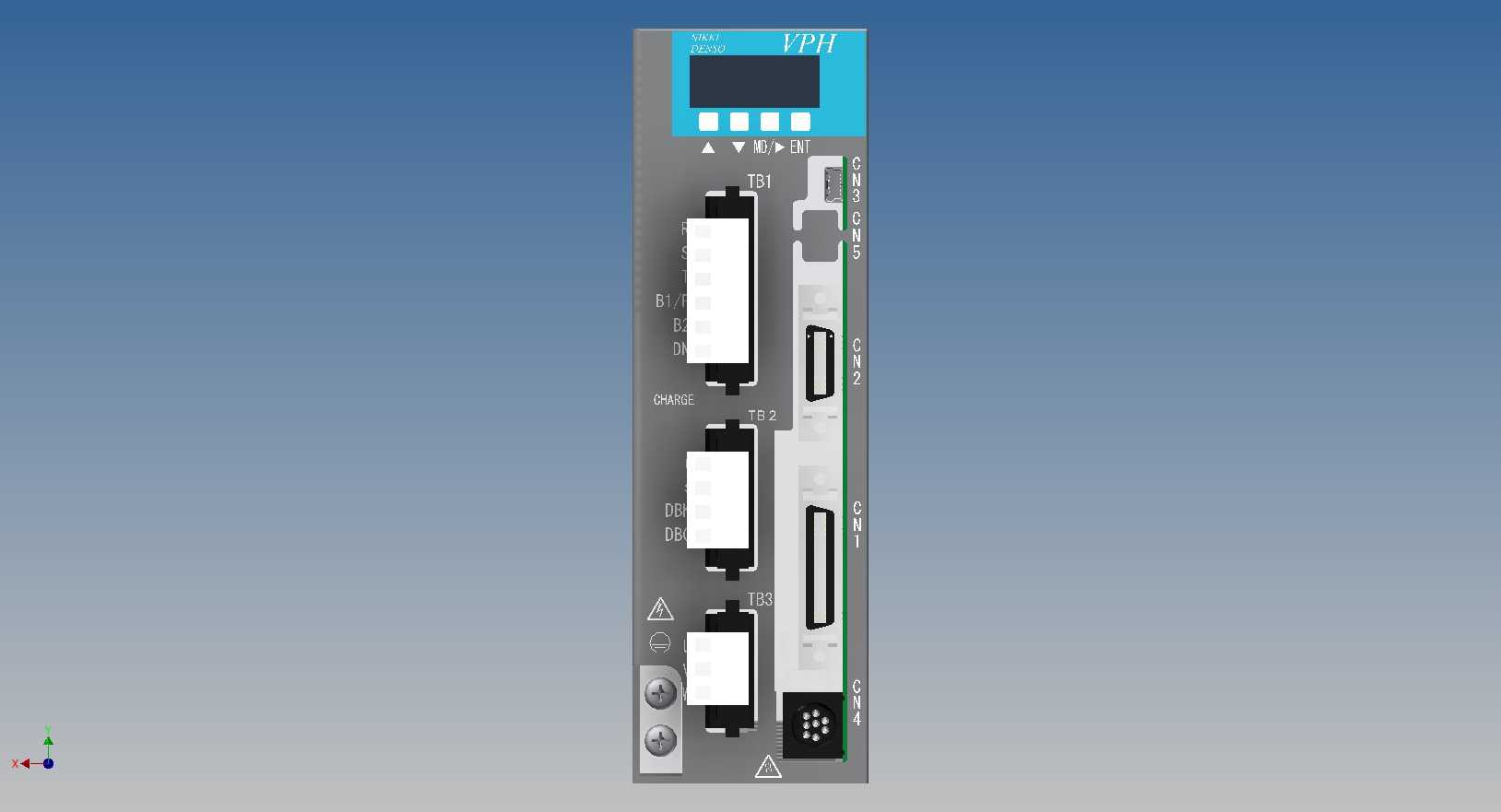

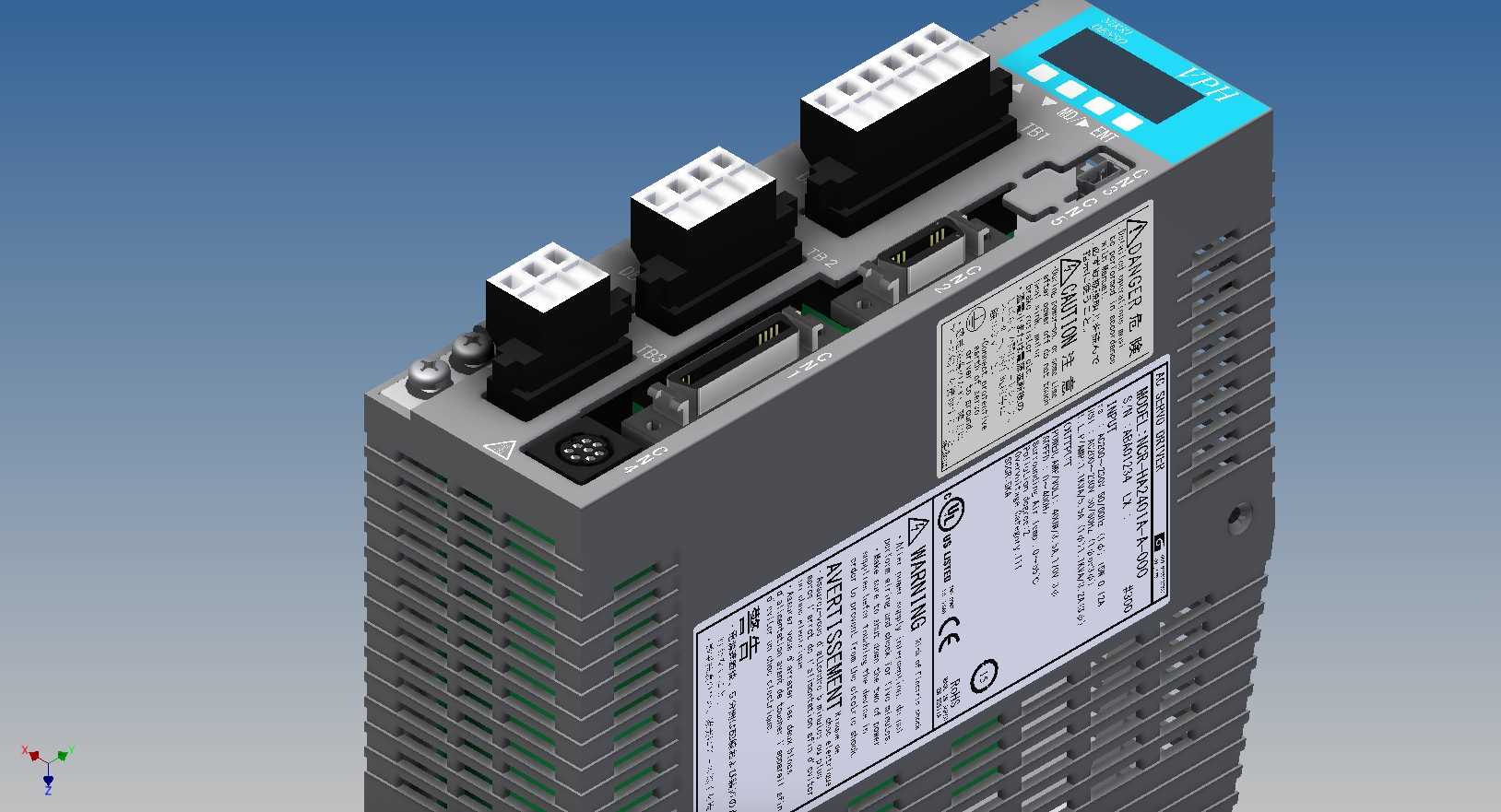

　　整机采用模块化拼接的壳体结构，侧面的散热鳍片和主壳体一体成型，既保证了结构强度，又能将内部功率模块产生的热量快速传导到壳体表面，前端的操作面板带状态指示灯和参数调试按键，不用拆开柜门就能直观查看设备运行状态、完成基础参数配置，下方的接线端子采用分层排布设计，强电动力端子、弱电信号端子、编码器接口分区域布置，能最大程度减少强电对弱电信号的电磁干扰，现场接线时也能避免强弱电混接导致的元件烧毁问题。做三维建模还原时，每个接口的插拔空间、安装孔位的公差配合、壳体之间的卡扣连接结构都做了精准复刻，安装边界尺寸完全对照实物比例，在做电控柜整体布局装配时，可以直接调用这个模型完成干涉检查，提前预留出接线、插拔操作的手部操作空间，

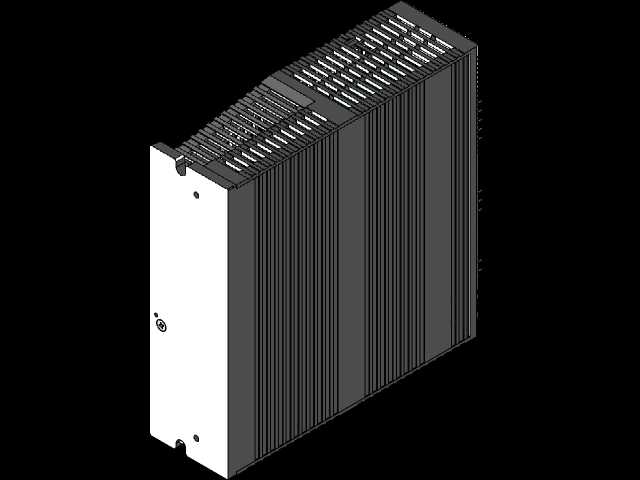

　　不用等实物到厂后才发现布局不合理。壳体侧面的凹槽设计是为了多台驱动器并排安装时预留散热间隙，前端的标签位预留了参数标识的粘贴区域，顶部的卡扣结构能快速卡在标准导轨上，拆卸时不用拧动螺钉，单人就能完成快速更换维护，这些细节结构都是实际工业场景中经过多代迭代优化出来的，完全贴合一线设备安装、维护的实际操作需求，在做同类电控元件的结构设计参考时，这些细节的处理逻辑都有很高的参考价值，能避免设计出的产品出现安装不便、散热不良、接线干涉等实际使用中的问题。
