多层式设备状态警示信号灯结构设计

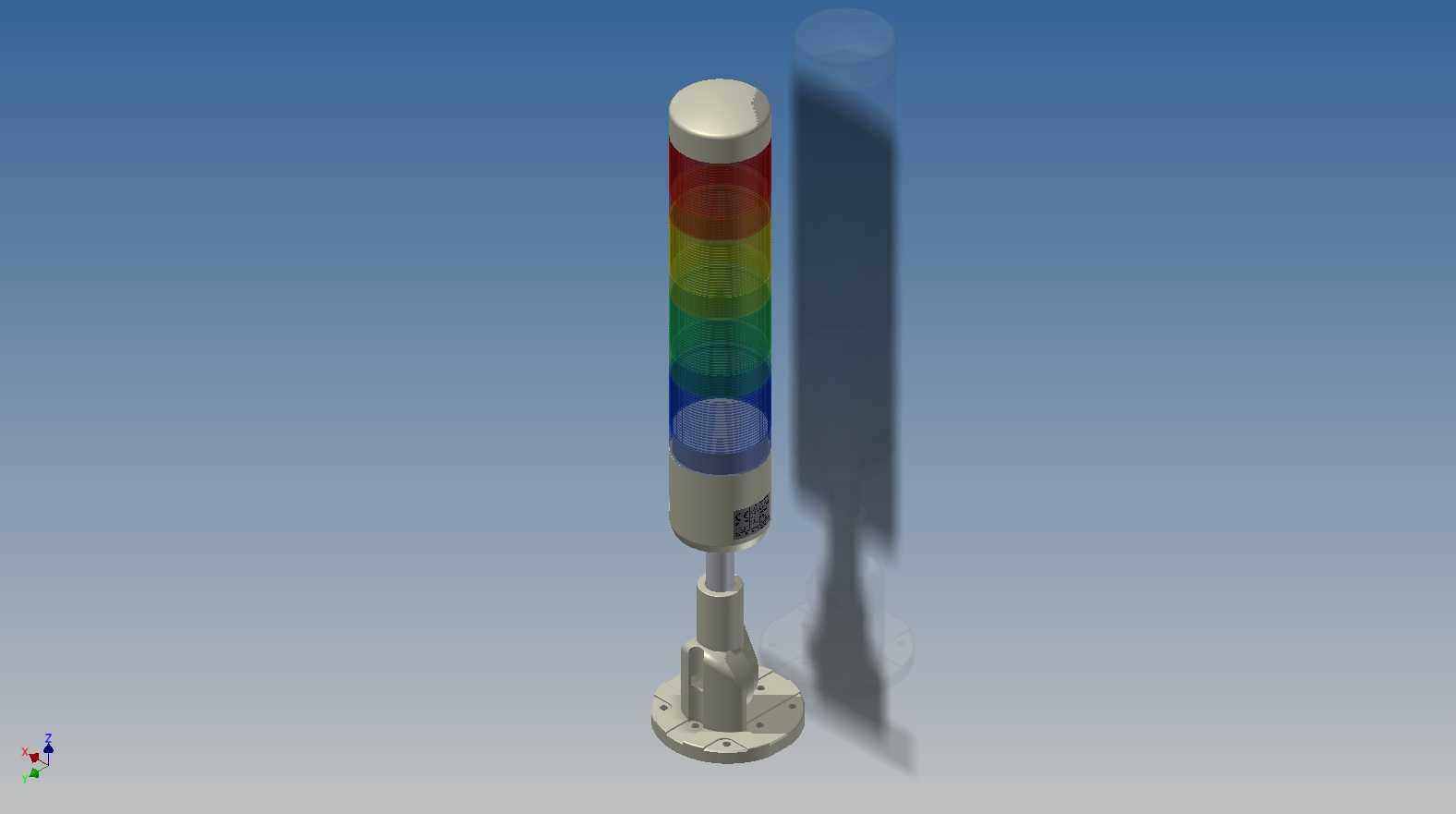

　　这款多层警示塔灯的三维结构，完全贴合工业现场设备状态可视化的实际需求，在离散制造产线、自动化工作站、物流分拣线等场景中，这类警示装置是操作人员快速判断设备运行状态的核心视觉载体，无需凑近设备查看HMI界面，在数米外就能通过不同颜色的灯层快速识别设备当前处于运行、待机、故障、缺料等不同工况，大幅降低现场巡检的响应时长，也能在设备触发异常时第一时间提醒周边人员规避风险。

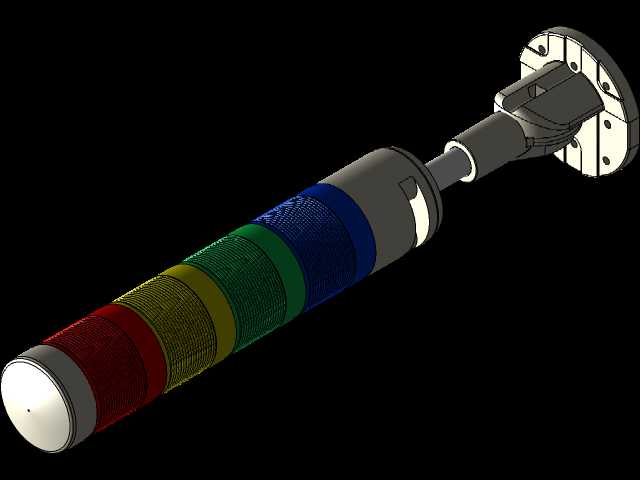

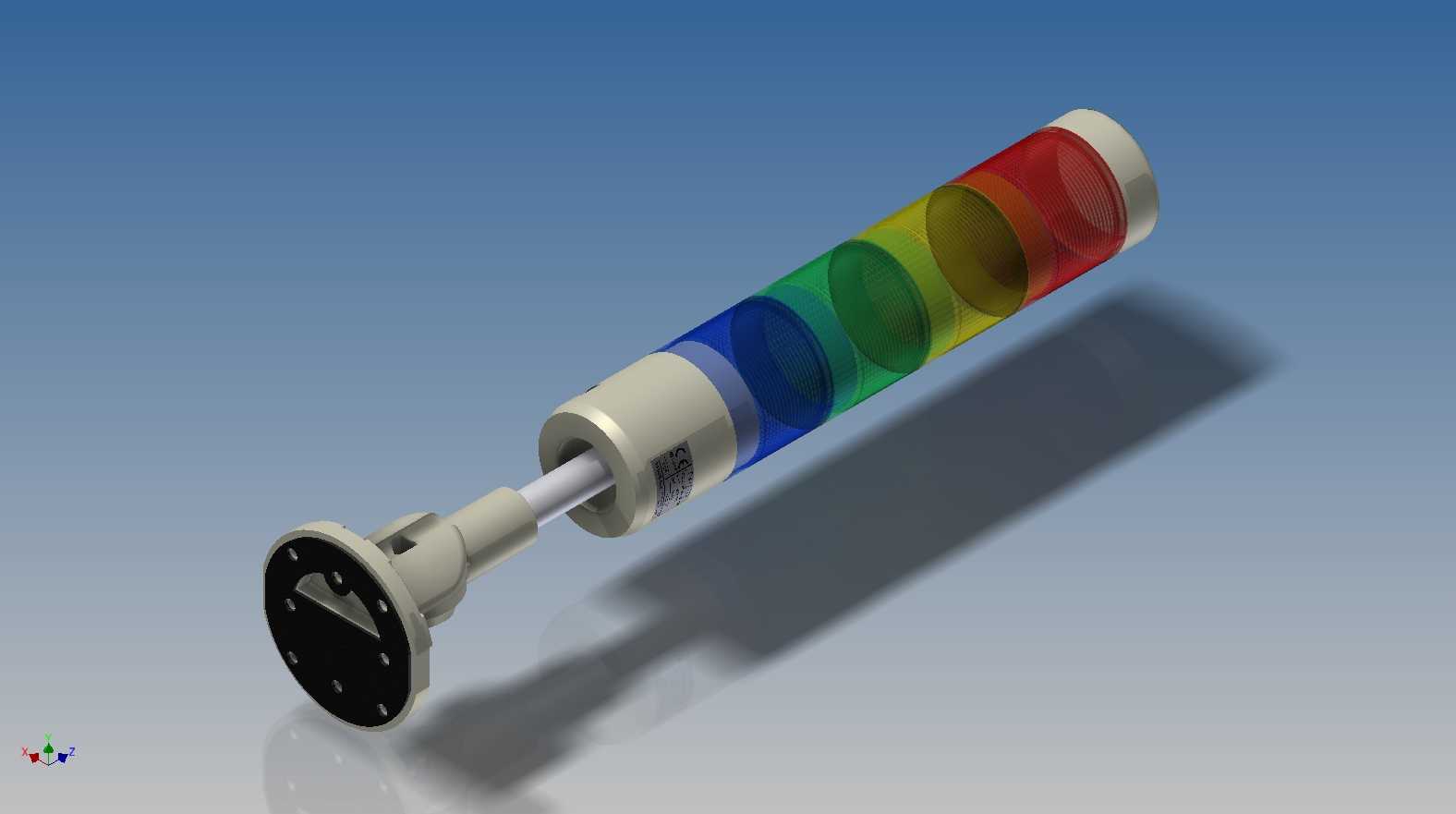

　　从结构设计逻辑来看，整体采用立式分层堆叠的布局，底座为带安装孔的法兰式结构，安装孔位的间距、孔径都匹配工业现场常用的设备台面、机架顶部的安装标准，既可以通过螺栓直接固定在设备钣金顶面，也能搭配弯折支架实现侧装，适配不同的安装视野需求，安装边界预留了足够的接线空间，底部出线口的位置做了圆弧过渡，避免穿线时划伤线缆绝缘层。灯体部分的每层色罩都采用独立的模块化设计，不同颜色的灯层可以根据实际需求增减堆叠数量，不需要更换整个灯体，后续维护时单独更换故障灯层即可，降低备件成本。

　　灯柱的连接段做了阶梯轴式的定位结构，每层灯体拼接时通过止口定位，保证拼接后整体同轴度，不会出现层间错位歪斜的情况，长期在设备振动环境下也不会出现松脱。顶部的端盖做了圆弧收边，避免积灰积水，适配车间多尘、偶尔有切削液飞溅的使用环境。整体外形的直径控制在常规工业警示灯的通用尺寸范围内，不会占用过多设备顶部的安装空间，同时灯体的高度足够让不同角度的操作人员都能清晰看到灯光状态，不会被设备周边的管线、工装遮挡视线。

　　在建模过程中，所有的配合间隙都按照工业塑胶件、五金件的常规公差预留，灯层之间的密封槽结构也做了还原，能够满足车间常规的防护等级要求，底座的安装孔位做了沉头设计，螺栓安装后不会突出底座平面，保证安装后底座与安装面完全贴合，不会出现晃动。接线腔的内部空间预留了端子排的安装位置，能够兼容常规的多芯控制线接入，不管是接PLC的输出点位还是硬接线的继电器回路，都有足够的布线空间。
