八通道模拟量输入采集模块结构设计

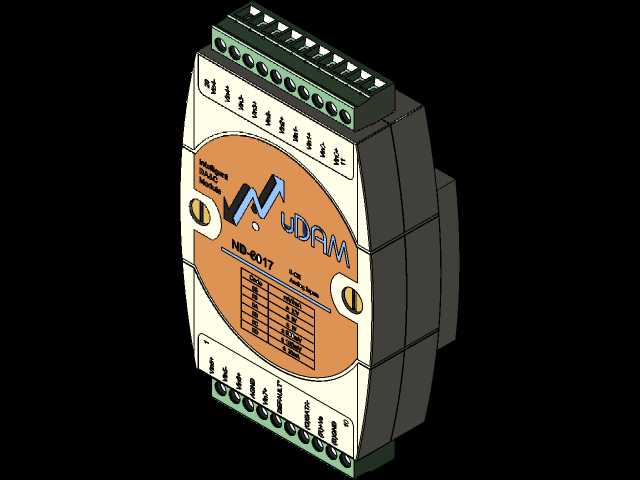

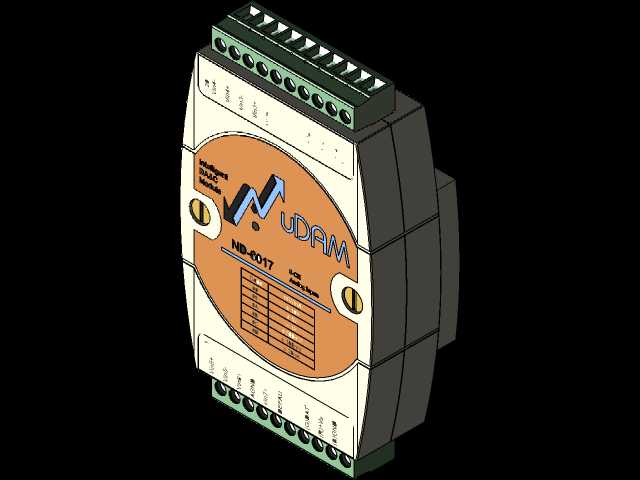

　　这款八通道模拟输入采集模块，主要面向工业现场多回路模拟信号的集中采集场景，在产线设备状态监测、小型分布式测控系统、实验室多参数采集工位都能适配，解决传统单点采集布线杂乱、模块占用安装空间大的痛点。模块采用标准导轨式安装的壳体结构，整体外形适配常规DIN导轨安装位，两侧预留的固定孔位既可以配合导轨卡扣快速卡装，也能在无导轨的安装面通过螺丝直接固定，安装边界预留了接线操作的安全间隙，相邻模块并排安装时不会出现接线端子互相干涉的问题，端子排布充分考虑了现场接线的操作空间，即使是带冷压端头的多股导线也能顺利接入。

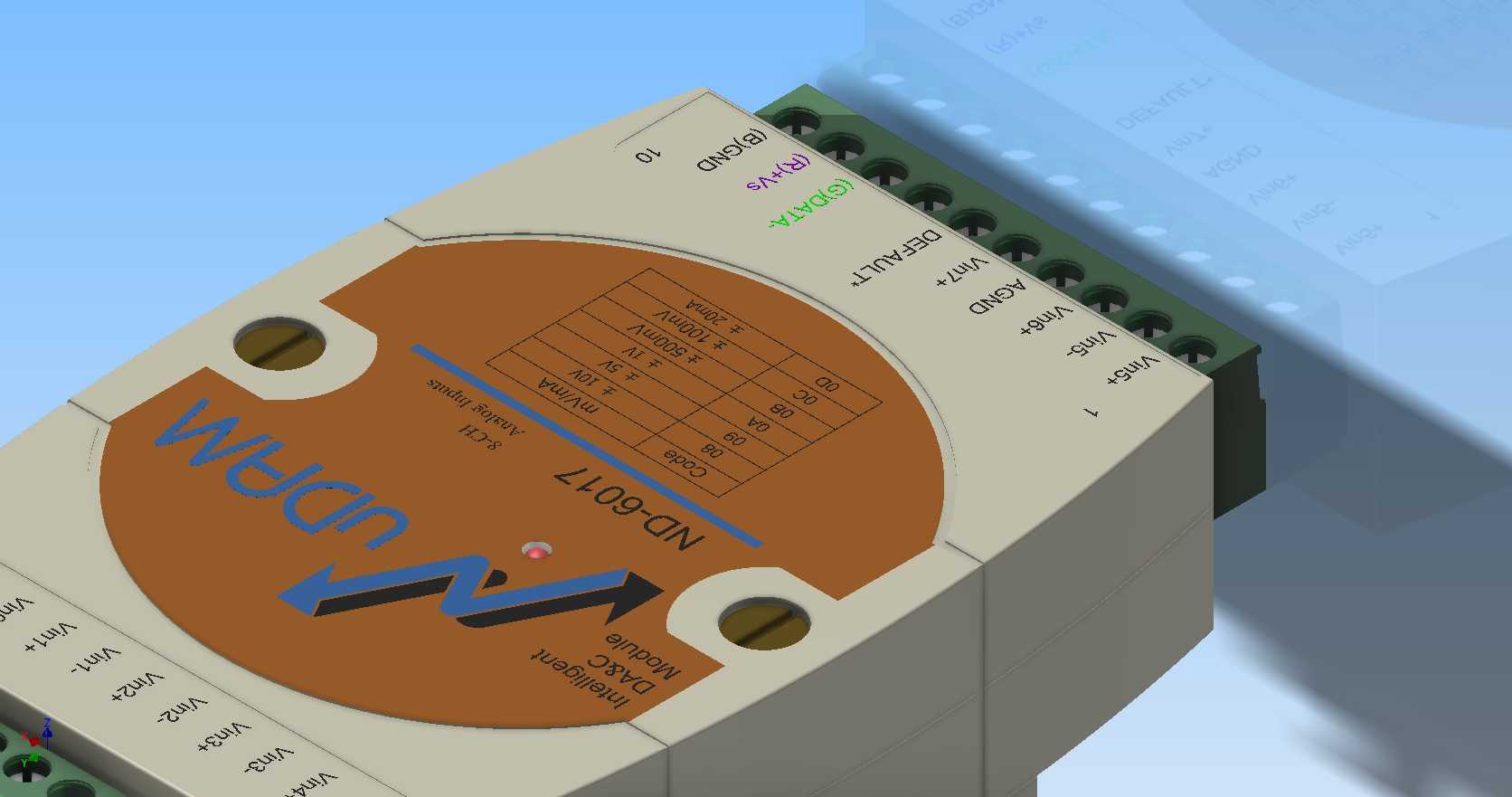

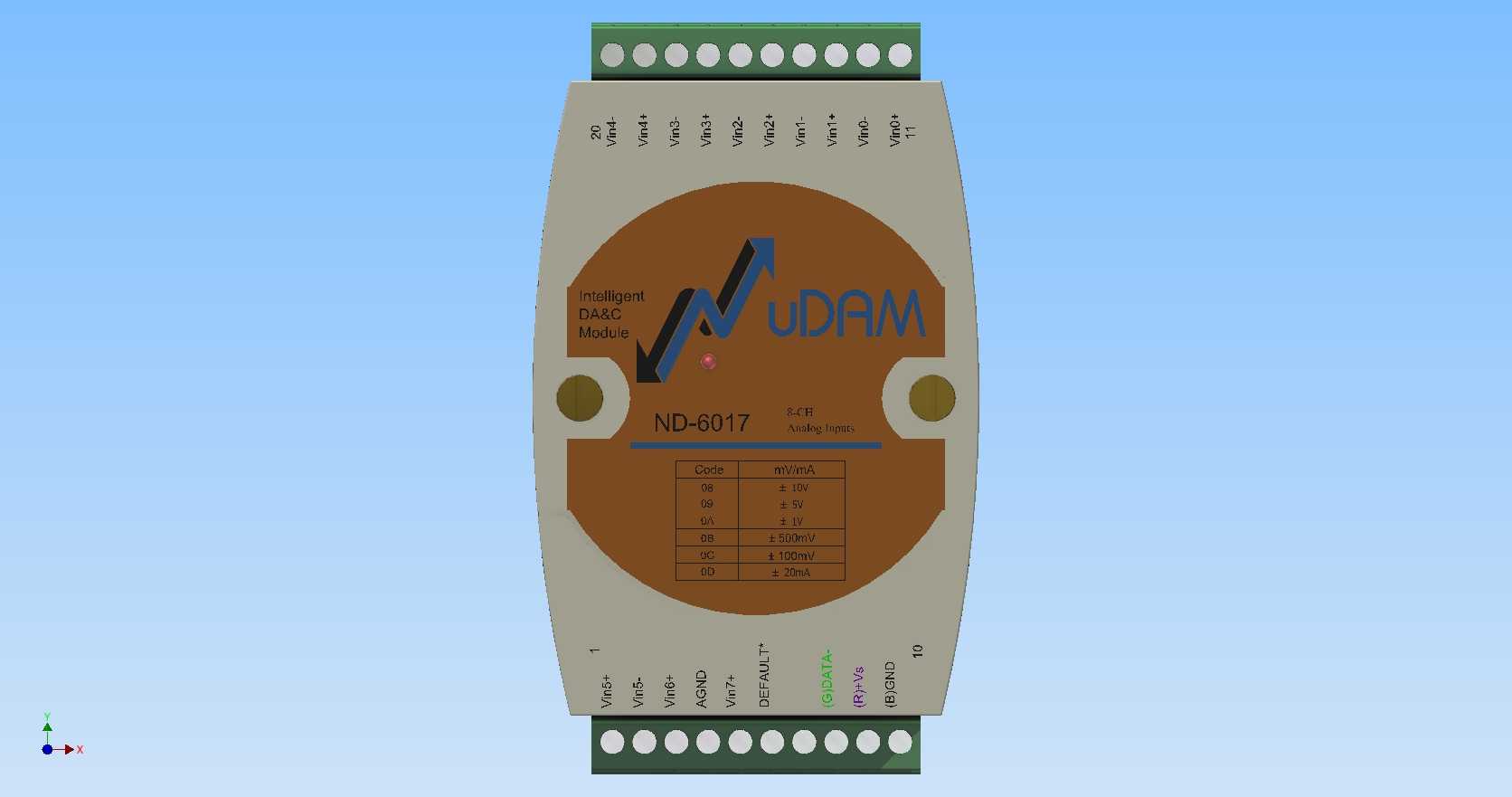

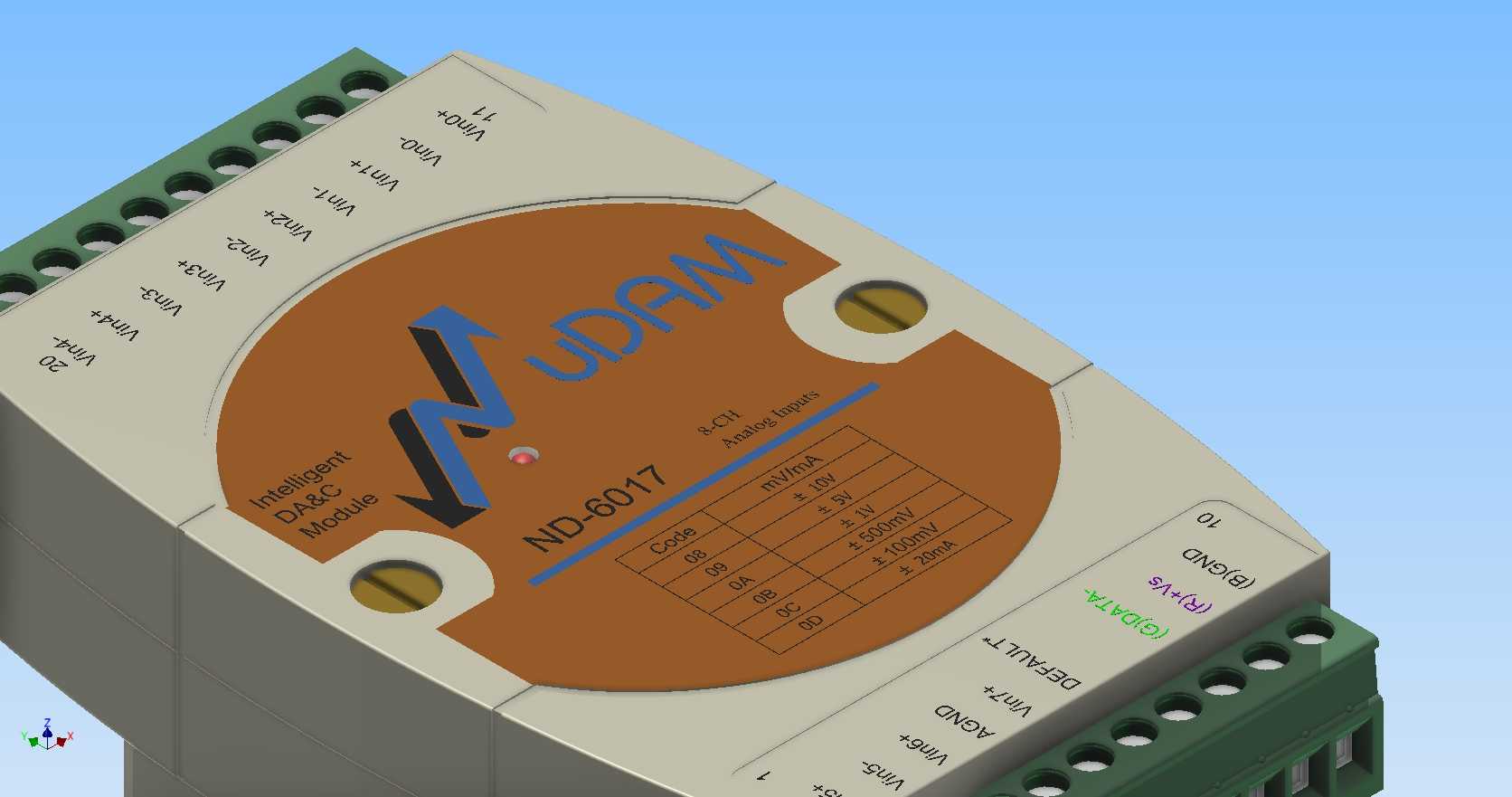

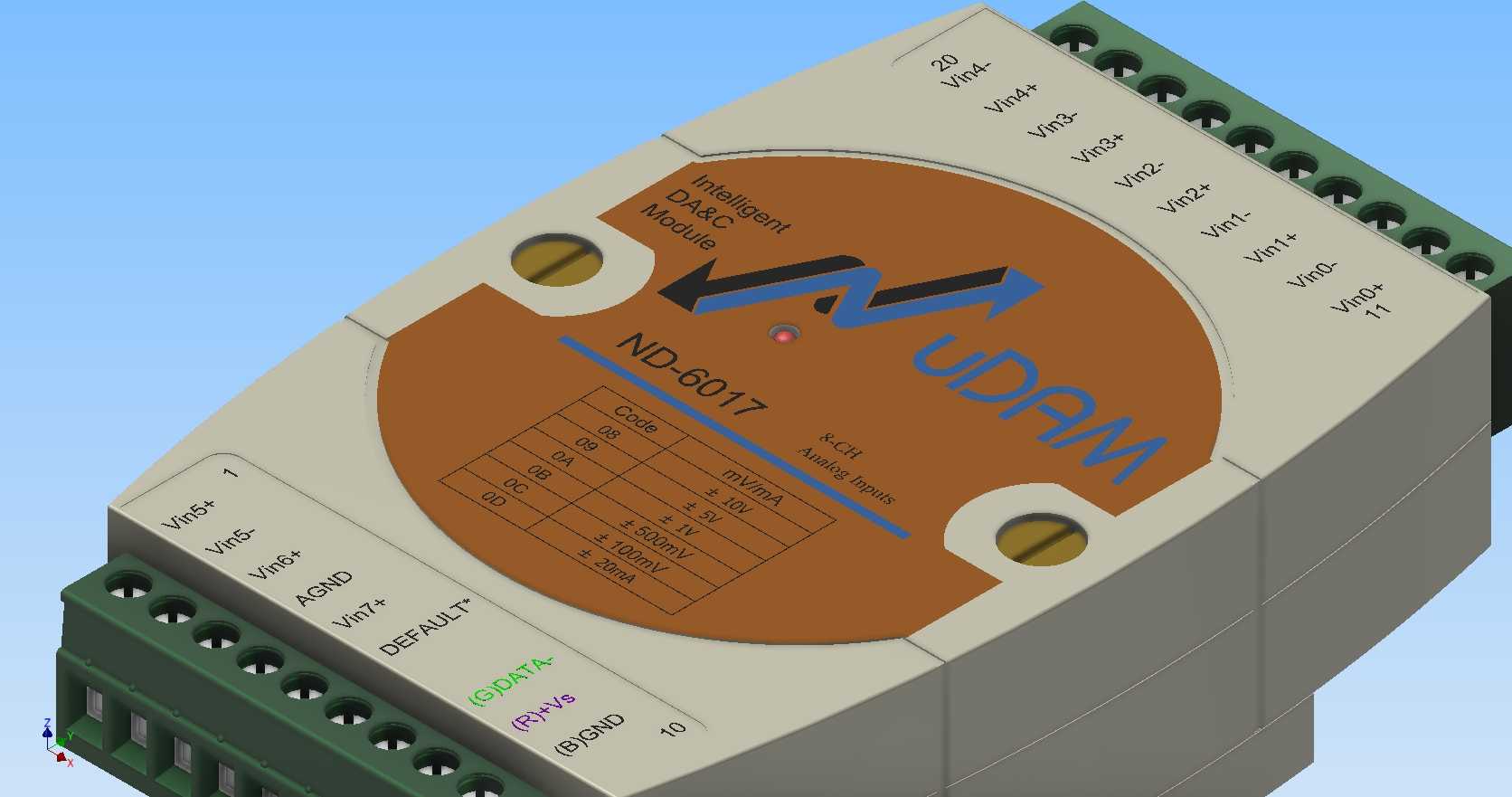

　　从功能设计来看，模块支持八路差分模拟信号输入，可适配工业现场常见的电压、电流型传感器输出信号，端子排上清晰标注了每一路信号的正负输入端以及公共接地端、默认配置端，不同功能的端子做了分区排布，强电与信号回路的端子保持足够的电气间隙，避免现场布线时出现信号干扰的问题。壳体正面的标识区做了凹印处理，长期在工业现场使用不会因为摩擦、积灰导致通道标识模糊，每个通道的参数配置对应表直接印在壳体正面，现场调试时不需要额外查阅手册就能快速核对通道量程与接线定义。

　　设计过程中优先考虑了工业现场的使用可靠性，壳体采用阻燃工程塑料材质，上下壳体的卡扣结构配合内部的定位柱，不需要额外螺丝就能实现紧密扣合，后期维护拆解也不需要专用工具。内部电路板的安装柱与壳体一体化成型，能避免现场振动导致的电路板移位，接线端子采用螺丝压接式结构，压接力度足够应对工业现场的振动环境，不会出现导线松脱导致的信号中断问题。模块顶部与底部的端子排采用倾斜式排布，接线时导线自然向下弯折，不会因为导线应力拉扯端子焊点，同时倾斜的端子面更方便操作人员观察端子标识，降低接错线的概率。

　　在结构细节上，模块两侧的散热槽配合内部电路板的铺铜设计，能保证模块长时间连续工作时的热量顺利散出，即使在密闭的电控柜内满负载运行，也不会出现因为积热导致的采集精度漂移问题。正面的状态指示灯位置做了导光设计，在电控柜外就能清晰观察模块的供电与通讯状态，不需要打开柜门就能快速判断模块运行情况。整体结构没有多余的突出部件，运输与安装过程中不容易出现磕碰损坏，外壳的圆角处理也能避免安装时划伤操作人员。
