六缸径向排布气动动力装置结构

　　在小型气动动力输出场景、教学演示教具开发以及紧凑型动力单元选型过程中，径向排布的多缸气动结构始终是结构工程师重点关注的构型方向，这类结构最早可追溯至早期航空活塞动力的布局逻辑，移植到气动动力场景后，其紧凑的径向尺寸、均匀的受力分布特性，能够在有限的安装空间内实现更平顺的动力输出，相比直列排布的同缸数气动结构，径向布局的曲轴受力更均衡，运转过程中各缸做功产生的径向力可在中心曲轴位置实现部分抵消，有效降低主轴轴承的径向载荷，延长核心传动部件的服役寿命。

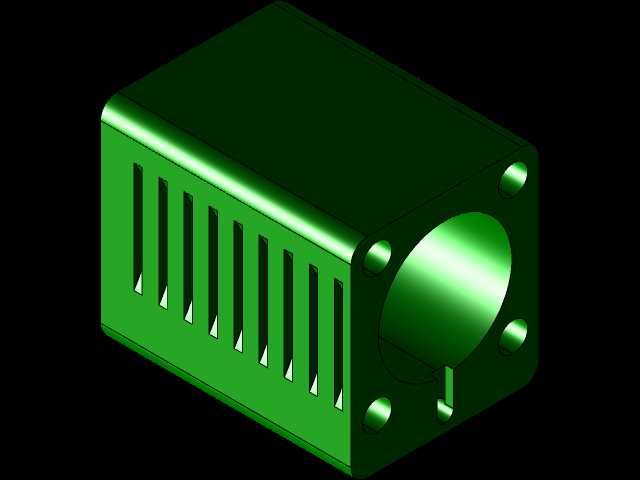

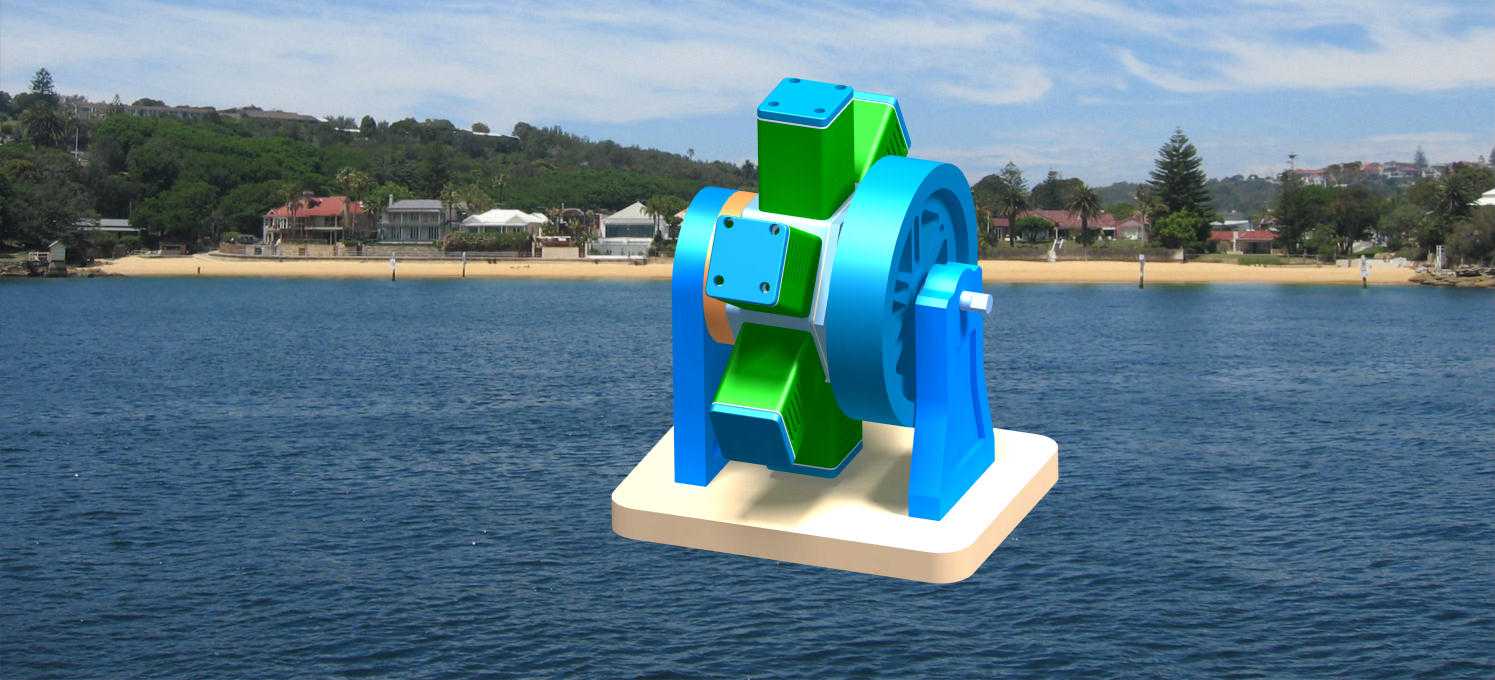

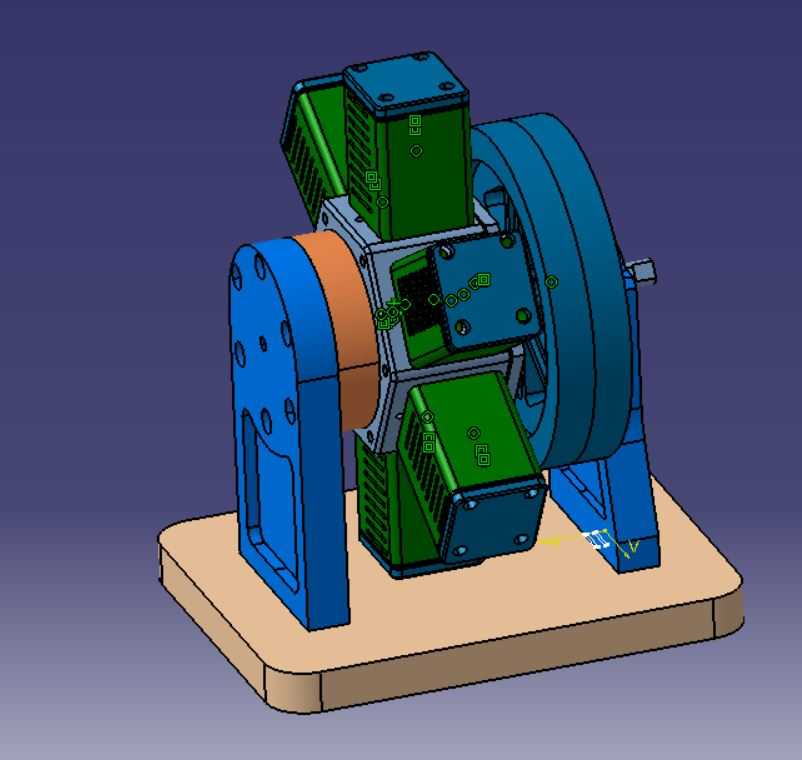

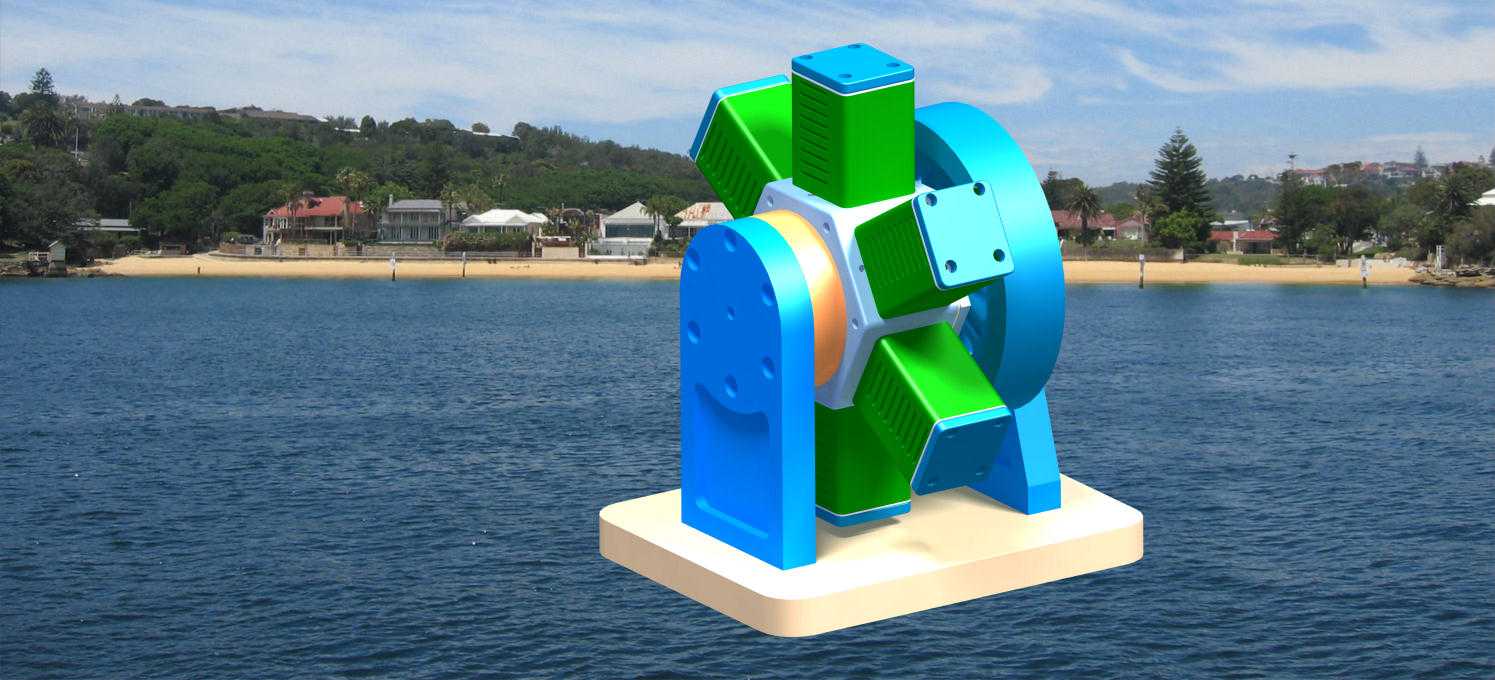

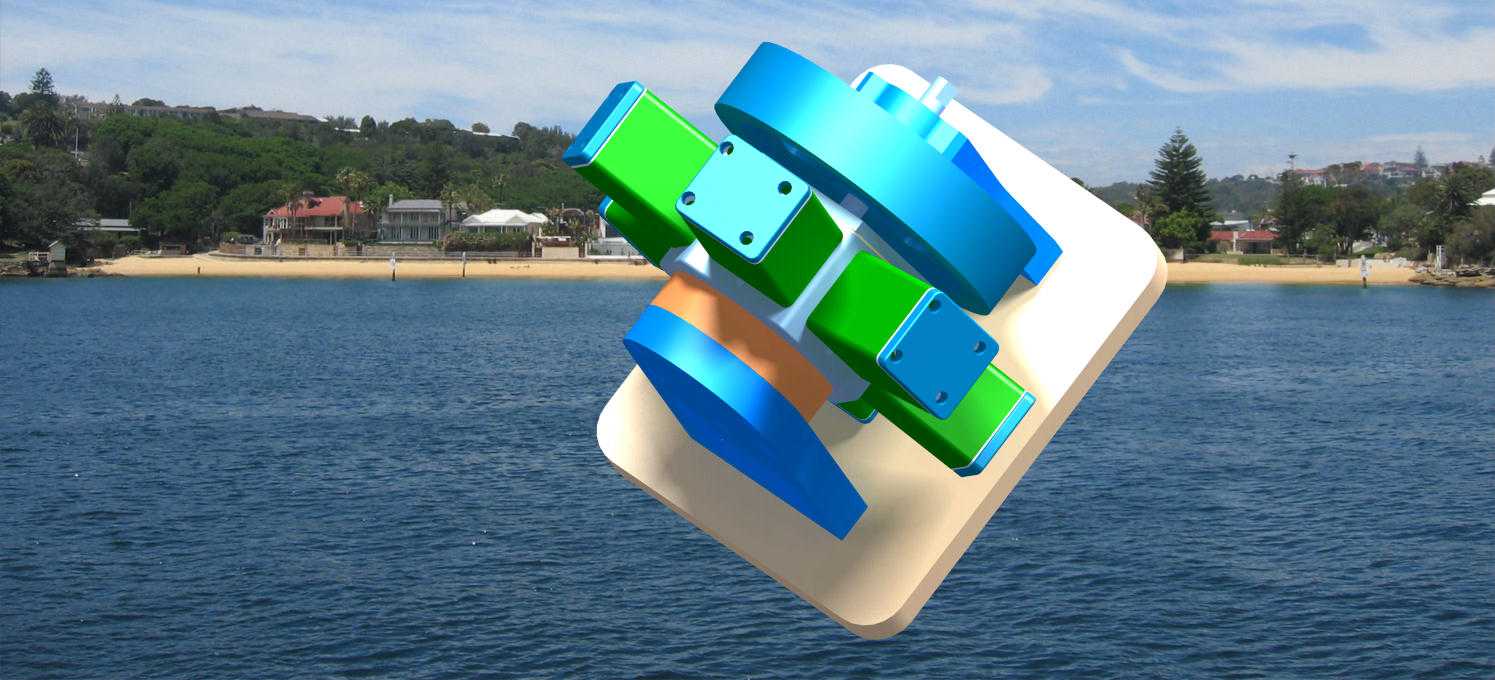

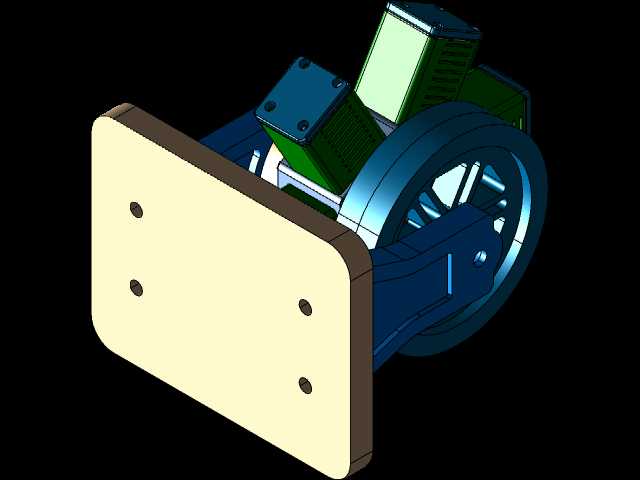

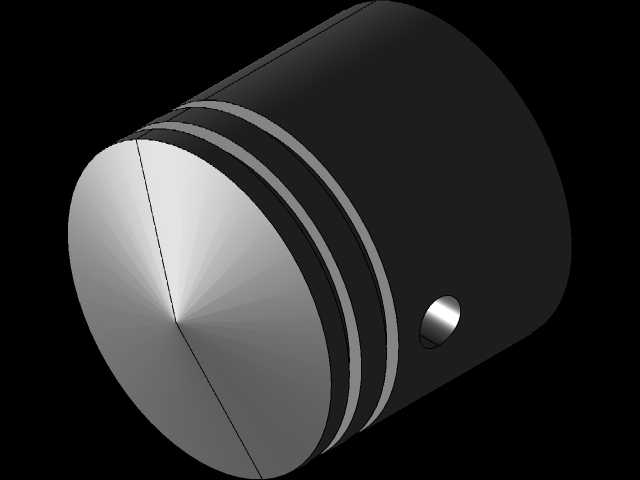

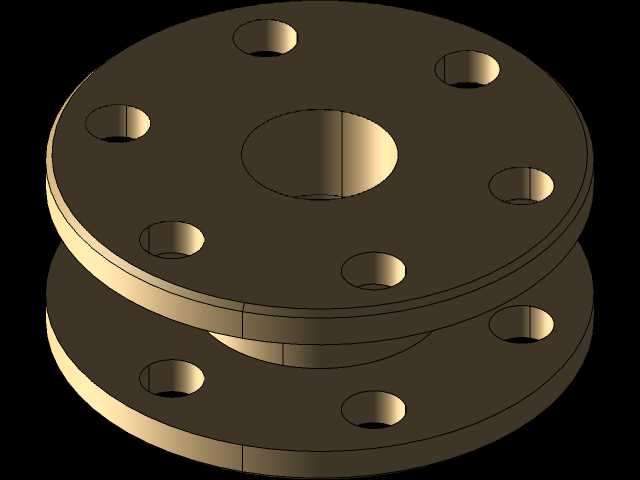

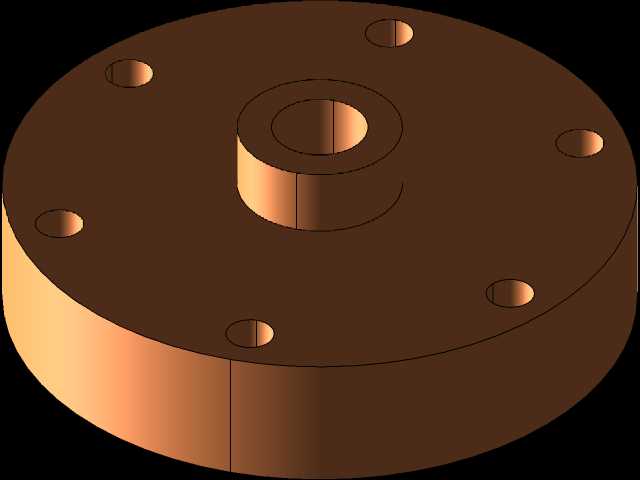

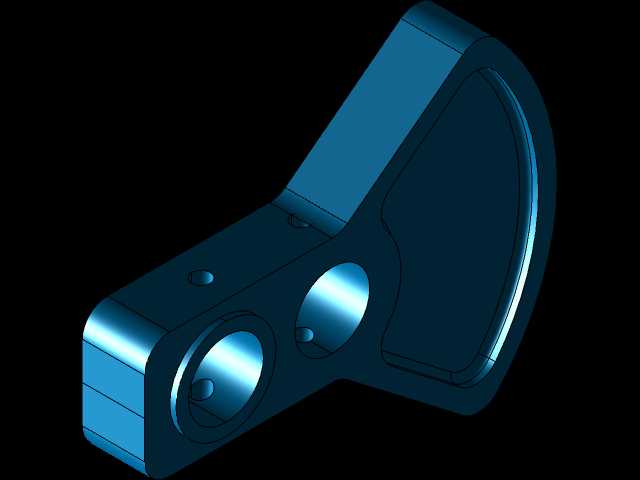

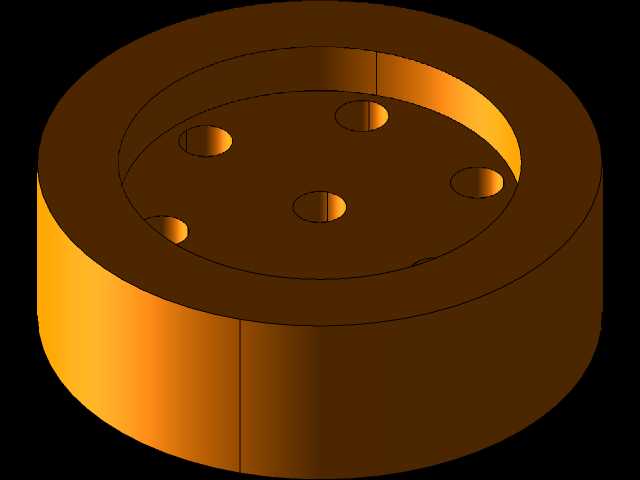

　　这套六缸径向气动结构的设计核心围绕中心曲轴组件展开，六个气缸沿曲轴中心呈等角度辐射状排布，每个气缸的轴线均指向曲轴回转中心，活塞通过连杆与曲轴的偏心轴颈连接，压缩空气依次进入不同气缸推动活塞做往复直线运动，通过连杆将直线运动转化为曲轴的旋转扭矩输出。从安装边界来看，整套结构的主体支撑采用立式底座设计，底座预留了与安装平台连接的固定孔位，整体径向最大尺寸由外侧的飞轮护罩直径决定，轴向尺寸则覆盖气缸顶端到底座安装面的总高度，在做设备集成时，可直接通过底座的安装孔将整套动力单元固定在设备机架上，输出端可通过曲轴端部的连接结构对接负载，适配小型气动演示台、低压气动动力试验装置等场景的安装需求。

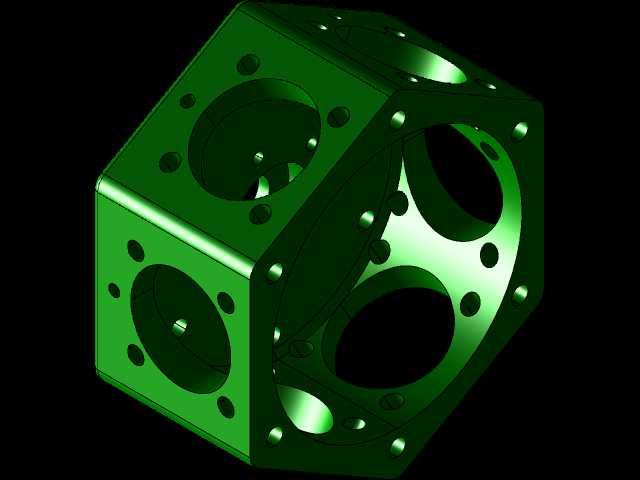

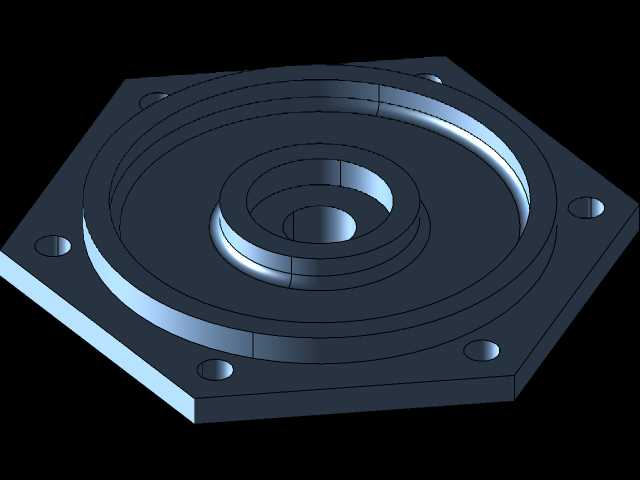

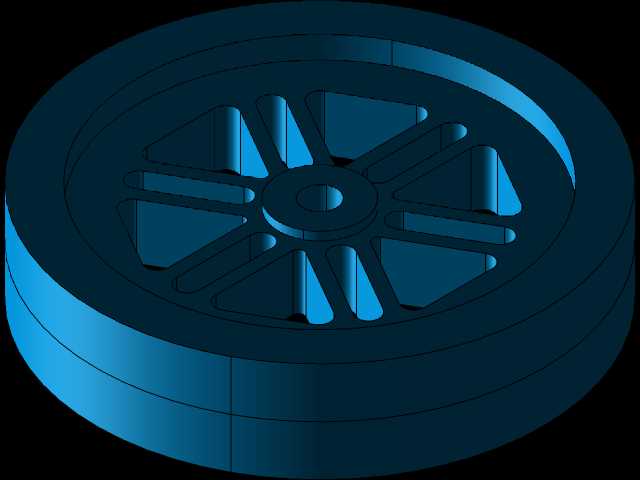

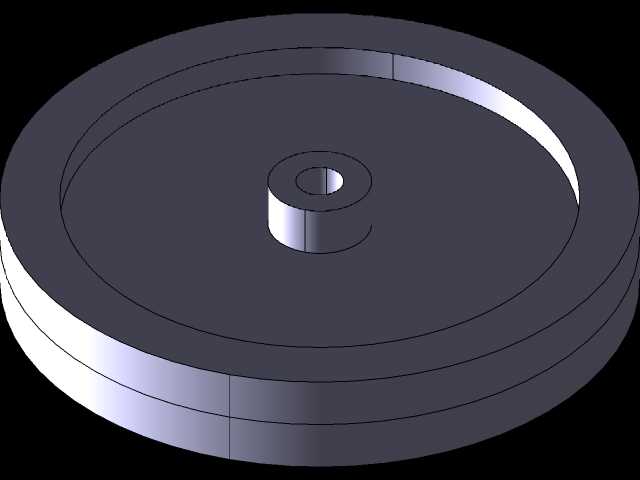

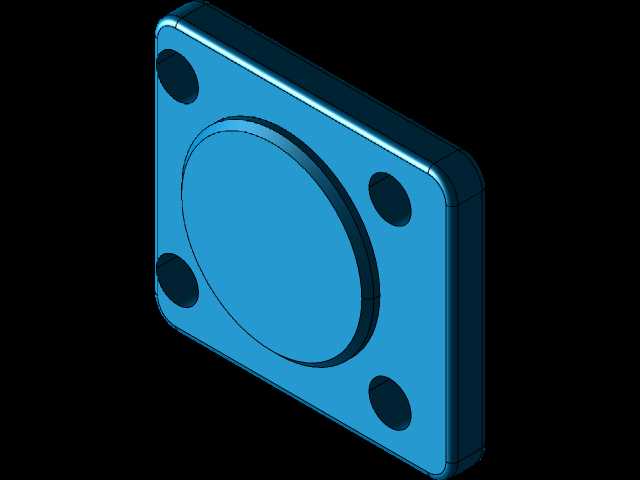

　　设计过程中，各气缸与中心曲轴箱的连接采用定位止口加紧固件的固定方式，保证每个气缸的轴线与曲轴偏心轴颈的位置精度，避免因安装偏差导致活塞运动卡滞；活塞与气缸内壁的配合间隙选取适配气动工况的公差范围，兼顾密封性能与运动顺畅度，连杆两端的铰接位置采用耐磨衬套结构，减少往复摆动过程中的磨损量。外侧设置的大直径轮盘结构兼具飞轮与护罩的双重作用，既可以通过自身转动惯量平滑曲轴输出的扭矩波动，让运转过程更平稳，也能对内部的连杆曲轴运动部件形成防护，避免外部杂物进入运动副造成卡滞，同时也能防止运转过程中人员误触运动部件引发安全问题。

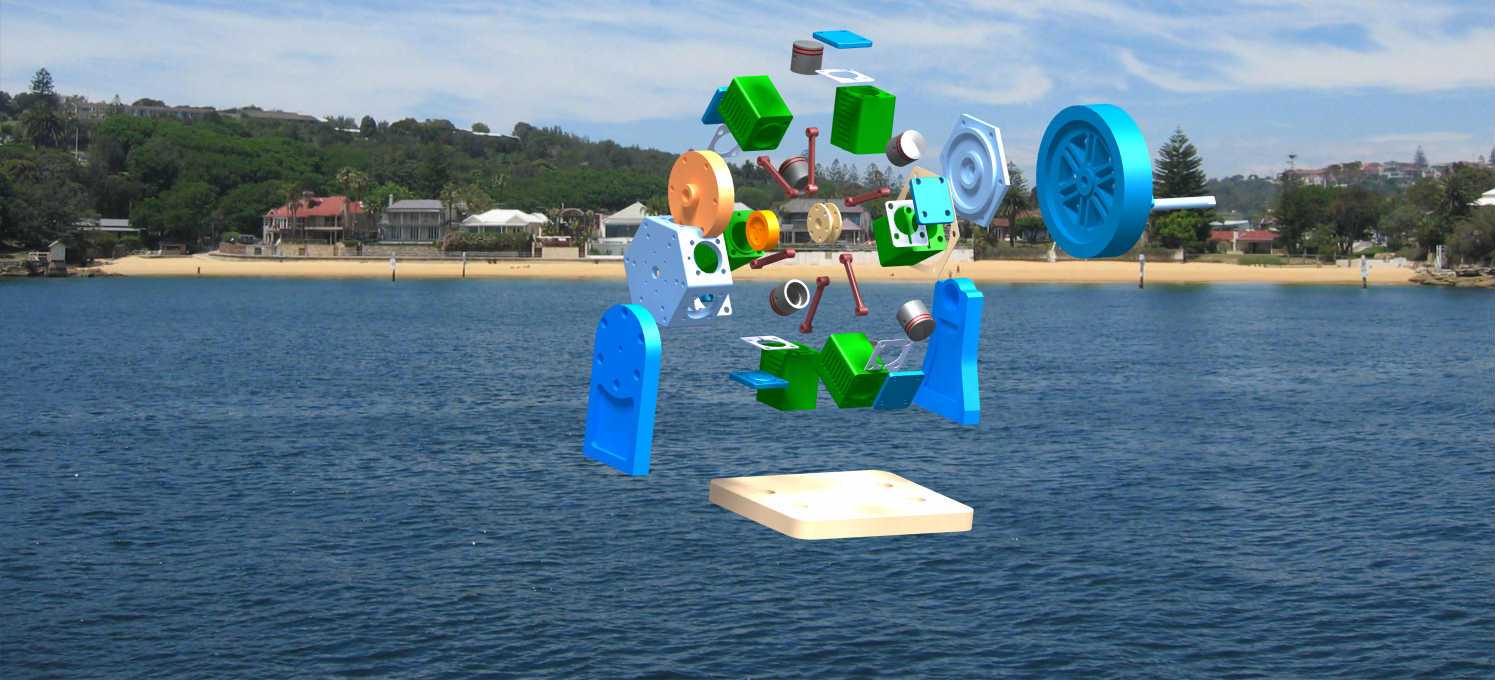

　　这类气动径向动力结构相比同功率的内燃式径向结构，省去了燃油供给、点火、复杂散热等系统，整体结构更简洁，维护难度更低，在教学场景中可直接通过外接压缩气源驱动运转，直观展示径向发动机的工作原理、曲柄连杆机构的运动逻辑，帮助初学者理解多缸动力单元的做功顺序与动力传递路径；在工业应用场景中，这类结构可作为小型低压气动设备的动力源，适配对防爆有要求、不适合使用电动动力的特殊工况，凭借均匀的受力特性与紧凑的布局，在有限安装空间内提供稳定的旋转动力输出。结构设计阶段针对各部件的装配顺序做了优化，可实现从中心曲轴组件到各气缸、外侧护罩、底座的逐层装配，每个部件的定位基准清晰，在做三维建模时可通过圆周阵列特征快速完成六个气缸组件的布局，同时方便后续针对缸径、行程参数做调整，快速衍生出不同输出扭矩规格的同系列结构。
