彩色平面四杆铰接运动机构教学演示件

　　这套平面四杆铰接结构，是机械传动领域最基础的闭链运动单元，日常在轻工输送线的拨料机构、农用机械的摇臂驱动单元、小型工装的夹紧联动结构、教学实训的运动原理演示台里都能见到它的衍生变体，很多复杂的多杆执行机构，本质都是在这套基础铰接结构上叠加杆组拓展而来。从实际使用场景来看，这套结构的核心作用是把旋转输入转化为指定轨迹的往复摆动，或是把直线往复动作转化为定轴回转输出，相比齿轮、凸轮这类刚性传动副，铰接连杆的加工精度要求更低，装配容错空间更大，在低速、轻载的往复动作场景里，维护成本远低于其他传动形式。做结构设计的时候，首先要确认四个铰接点的相对位置关系，也就是固定铰支座的中心距、两根连架杆的有效回转半径、连杆的孔心距，

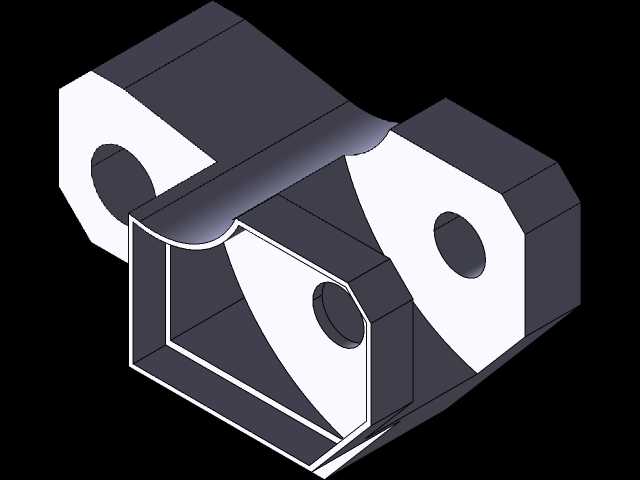

　　这几个尺寸直接决定了机构的运动属性——是能实现整周回转的曲柄摇杆结构，还是只能在一定角度内摆动的双摇杆结构，亦或是输出平动的平行四边形机构。建模时每根杆件的铰接端都做了等直径的同轴通孔，孔位与杆身的同轴度公差控制在IT8级即可，不需要过高的加工精度，毕竟铰接处会预留装配间隙，装入销轴后要保证杆体能绕销轴自由回转，不能出现卡滞。杆身的截面选择了等厚度的矩形截面，厚度方向统一，既方便用板材线切割直接下料加工，也能保证所有铰接点的回转平面完全重合，避免因杆身错位产生运动干涉。安装边界上，两个固定铰支座的安装孔位需要严格按照设计孔心距定位，安装面的平面度误差不能超过0.1mm，否则会让杆件回转时产生附加侧向力，加速铰接销轴的磨损。

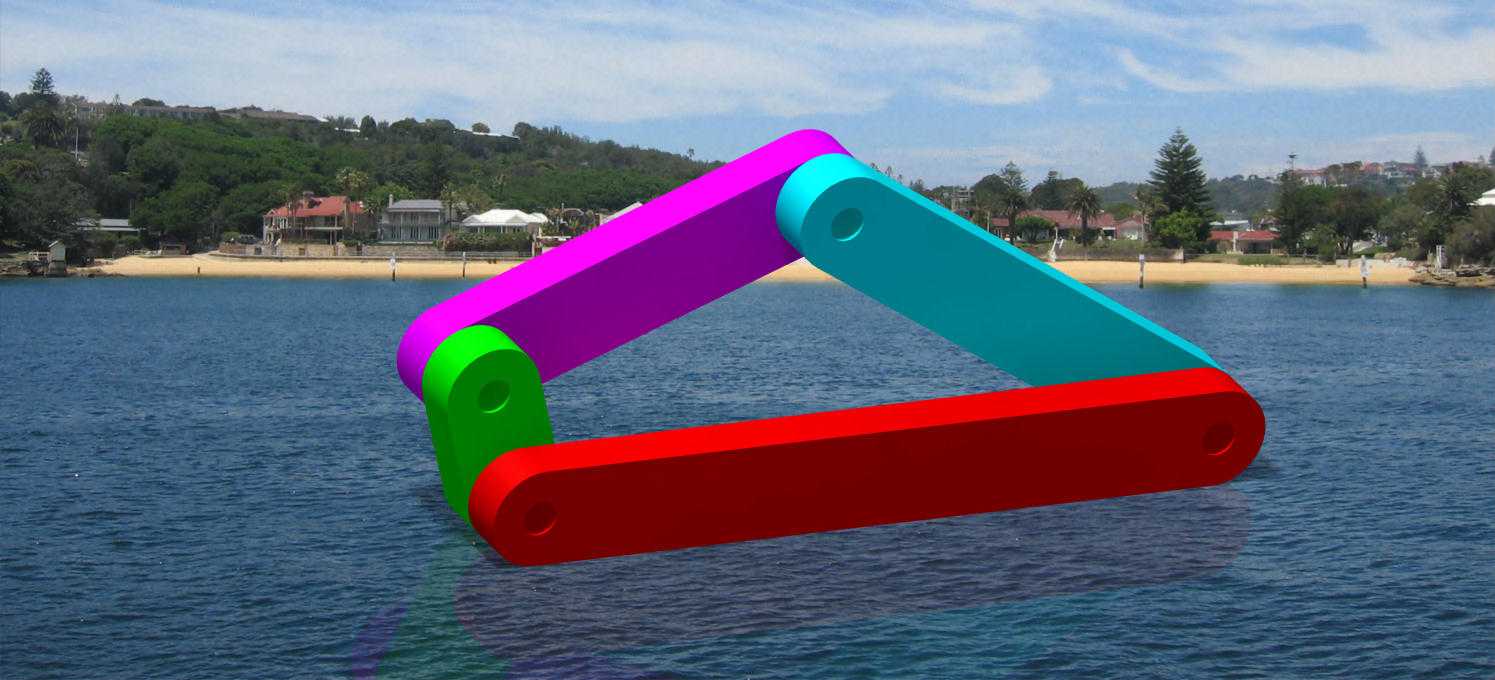

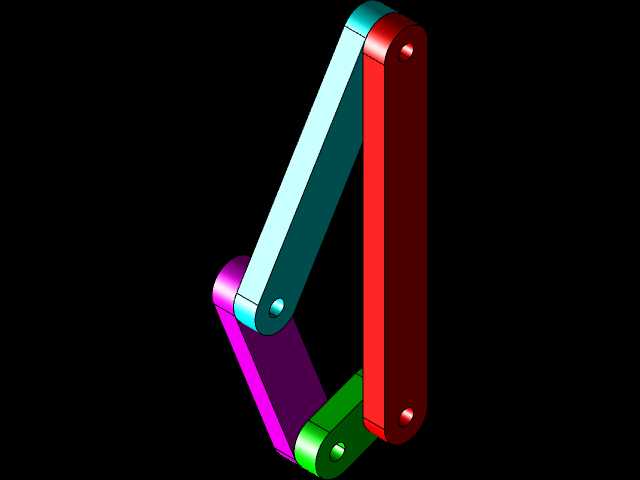

　　这套演示结构把四根杆件做了不同的色彩区分，主要是为了教学演示时能清晰区分固定杆、主动杆、从动杆和连杆的运动轨迹，方便初学者直观理解急回特性、死点位置这些平面连杆机构的核心特性。实际工业应用里，这类四杆结构往往会根据负载大小调整杆身截面尺寸，重载场景下会把铰接孔内加装铜套或是滚动轴承，降低铰接副的摩擦损耗，轻载的教学演示场景直接用销轴配合光滑孔位即可满足使用需求。设计时还要注意杆件之间的运动间隙，相邻杆件在回转过程中不能出现轮廓干涉，尤其是当主动杆运转到极限位置时，要确认连杆和连架杆的边角不会发生碰撞，必要时可以对杆端做倒角处理，既避免干涉，也能去除加工毛刺提升装配安全性。很多入门的机械设计从业者在初次搭建这类连杆结构时，

　　容易忽略杆长的约束条件，导致加工完成后机构无法实现预期的整周回转，或是运动轨迹和设计目标偏差过大，这套标准化的四杆结构模型，可以作为杆长校验、运动仿真的基础参照，在做同类机构设计时，可以先在这个模型的基础上调整杆长参数，验证运动轨迹符合要求后再细化安装结构、补强杆身强度，能大幅减少前期方案验证的时间成本。另外这类铰接结构的销轴固定方式也有讲究，轻载场景下可以用开口销配合卡簧限位，重载场景则需要用螺栓锁紧配合防松垫片，避免机构长期运转后销轴脱出造成设备故障。
