带法兰安装座90度直角转向金属联合管

　　在流体输送管路的布设场景中，经常会遇到管路需要做90度转向同时还要兼顾固定安装的需求，尤其是在紧凑型设备的内部管路布局里，空间余量极小，普通的90度弯头搭配独立法兰座的组合往往会占用过多安装空间，还会因为多了一道拼接接缝提升泄漏风险，这款带一体式法兰安装座的直角联合管就是针对这类工程痛点设计的管路构件。从实际使用场景来看，这类构件常应用在液压动力单元的阀组外接管路、小型制冷设备的冷媒输送管路、工业气动系统的固定转向节点，还有部分净水设备的内部硬管连接段，这些场景的共性是管路转向位置需要有可靠的固定支撑，不能仅靠管路自身的刚性来承受流体冲击带来的振动，否则长期运行下接头位置很容易出现疲劳松动。从功能特性上看，

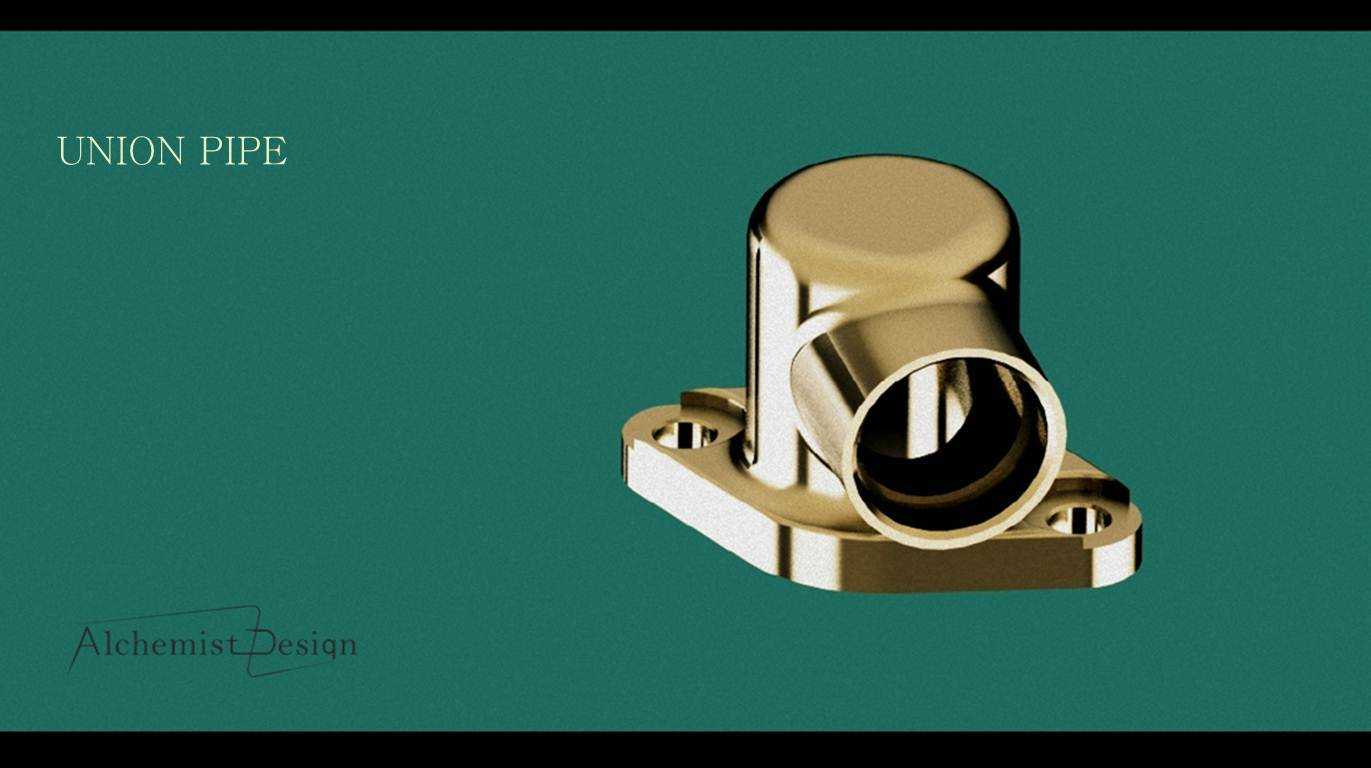

　　这款联合管把90度转向流道和安装法兰底座做成了一体式结构，两个连通的管口一个沿垂直法兰面的轴向伸出，另一个沿平行法兰面的水平方向伸出，流道内部做了顺滑的圆弧过渡，没有直角台阶带来的流阻突变，流体经过转向位置的时候不会产生明显的紊流，能有效降低管路运行时的流致振动，也能减少流体压力损失。法兰底座上预留了两个对称的安装孔，安装的时候可以直接通过螺栓把整个联合管固定在设备的安装基板或者阀块面板上，不需要额外做管路支架，安装效率比分体式的弯头加固定座的组合提升不少，同时因为少了一道拼接焊缝或者螺纹连接点，整个转向节点的泄漏点也减少了一个，长期运行的密封可靠性更高。在设计思路上，这款构件首先考虑的是安装边界的适配性，

　　法兰底座的轮廓做了切边处理，不是完整的圆形法兰，两个安装孔分布在水平管口的两侧，这样在排布相邻管路的时候，不会因为法兰的外圆轮廓占用额外的横向空间，能适配更紧凑的管路间距。垂直方向的管口长度做了优化，既保证了和外接管路连接时有足够的插接或者螺纹旋合长度，又不会因为伸出过长导致安装后和设备内部的其他构件产生干涉。流道的壁厚设计兼顾了耐压性能和结构轻量化，管壁厚度均匀，不管是采用金属压铸还是棒料机加工的方式生产，都不会出现壁厚不均导致的应力集中问题，能承受常规工业管路的工作压力。从安装边界的尺寸逻辑来看，两个安装孔的中心距和常见的小型阀组安装孔位是匹配的，水平管口的中心高度和法兰安装面的距离经过精准控制，

　　安装之后水平管口的轴线刚好和预设的外接管路轴线重合，不需要额外调整管路的高度差，现场装配的时候能直接对位连接，减少现场修配的工作量。管口的连接端可以根据实际使用需求加工成卡套式接头、外螺纹接头或者插接焊口，适配不同的管路连接工艺，不管是硬管焊接还是软管快插都能兼容。另外，整个构件的外表面没有多余的凸起结构，安装之后不会有容易积尘积液的死角，在有清洁要求的食品、医药类设备的管路中也能适用，日常维护擦拭的时候很容易清理到位。在实际选型的时候，需要注意核对两个管口的通径和外接管路的通径匹配，法兰安装面的平面度要满足密封要求，如果是用在有压力脉冲的液压管路中，安装螺栓要加装防松垫圈，避免长期振动下螺栓松动导致管路移位。这款联合管的结构没有多余的复杂特征，三维建模的时候只需要先绘制法兰底座的轮廓，拉伸成型后再绘制两个垂直相交的流道圆柱体做布尔加运算，之后对流道的相交位置做圆角过渡处理，最后切除安装孔和管口的连接结构即可，建模过程中要注意流道过渡圆角的半径不能小于流道半径的三分之一，否则会影响流体的顺畅性，安装孔的位置要和管口的位置做对称校验，避免安装后出现偏心问题。
