立式壳程内置铜线圈换热装置结构

　　在化工、暖通、小型动力单元的热交换工况里，这类带内置铜线圈的立式换热结构，常用来处理两种存在温差的介质间的热量传递，多数场景下壳程走需要被加热或冷却的工艺介质，管程也就是铜线圈内部走换热媒介，比如冷却水、导热油或者低温冷媒，靠铜材优异的导热性能，缩短介质间的热交换路径，提升整体换热效率。从结构布局来看，整体采用立式圆柱筒体设计，上下端采用椭圆形封头做密封承压，筒体侧面预留了两个侧向介质接口，分别对应壳程介质的进出通道，接口位置做了外伸短管设计，方便现场对接工艺管道，短管的长度预留了法兰安装或者焊接操作的空间，不会因为筒体壁面的弧度影响管道连接的密封性。筒体侧面焊接的竖向条形支撑肋，从上部封头下方一直延伸到底部封头位置，

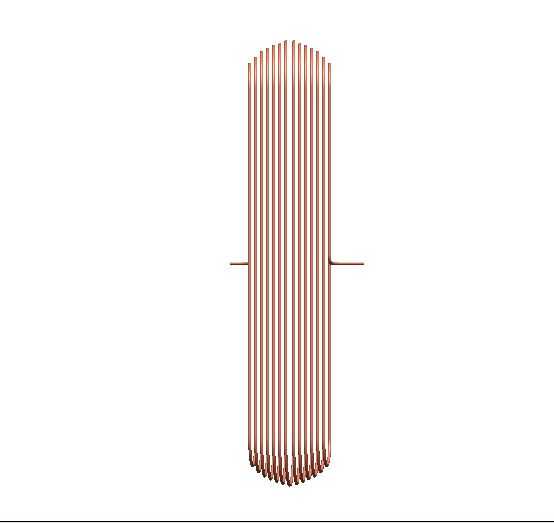

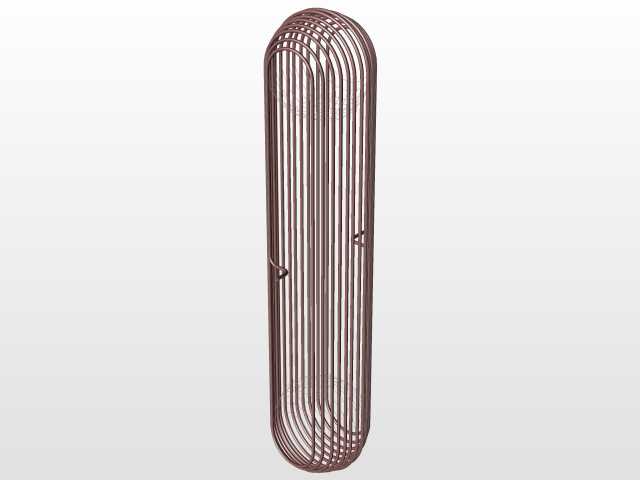

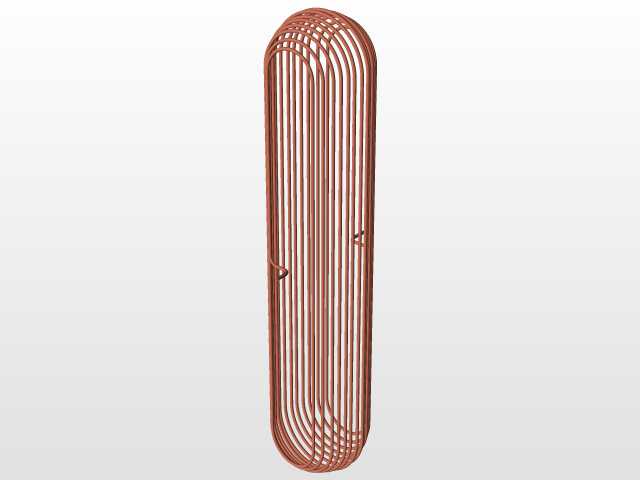

　　既可以增强筒体的径向抗变形能力，应对壳程介质带压运行时的筒壁张力，也可以作为设备安装时的定位依托，现场安装时可以靠这个支撑肋和安装支架做固定，避免设备运行时因为介质流动产生振动偏移。筒体下部预留的圆形小孔，是壳程的排污或者排空接口，设备停机维护时可以通过这个接口排净筒体内残留的介质，避免积液腐蚀内部构件，也方便检修时做内部吹扫清理。内置的铜线圈采用竖直排布的紫铜光管结构，上下端分别和管程的介质腔连通，铜管线之间预留了均匀的流道间隙，不会阻碍壳程介质在筒体内的轴向流动，同时每根铜管的外壁都直接和壳程介质接触，最大化换热接触面积。铜线圈的上下端做了固定支撑结构，避免介质流动冲击导致铜管变形、移位，保证长期运行时铜管的间距稳定，

　　不会出现流道堵塞或者铜管碰磨破损的问题。设计这类结构的时候，首先要考虑铜材和钢制筒体的热膨胀系数差异，铜的线膨胀系数比碳钢大不少，所以铜线圈的固定端不能做完全刚性锁死，要预留一定的热胀冷缩补偿余量，避免设备在温度交变工况下运行时，铜管因为热应力拉扯出现焊缝开裂或者管材变形。其次要核算壳程介质的流道截面积，铜线圈的排布密度不能过高，不然会增大壳程介质的流动阻力，导致配套的输送泵扬程不足，介质流量达不到设计要求，直接拉低换热效率；也不能排布过疏，不然会浪费筒体内部的空间，相同外形尺寸下的换热面积不足，达不到设计的换热功率要求。从安装边界来看，这类立式换热结构的安装占地尺寸主要由筒体的外径决定，竖向安装时要预留上部封头的操作空间，

　　方便后期检修时拆开封头检查内部铜线圈的结垢、腐蚀情况，侧向的介质接口要和现场管道的走向匹配，支撑肋的固定位置要和安装基础的预埋螺栓位置对齐，设备整体的重心在筒体中轴线上，安装时只要保证竖向垂直度偏差在允许范围内，就不会出现运行时的偏载问题。实际工况应用中，这类结构因为铜线圈的换热效率高，立式结构占地小，常被用在小型液压站的油液冷却、小型反应釜的温度控温、暖通系统的水-水换热场景，相比普通的管壳式换热器，内置铜线圈的结构省去了复杂的折流板设计，壳程介质的流动阻力更低，同时铜材的抗腐蚀性能也能适配多数常规水基、油基介质的换热需求，只要做好定期的管程除垢、壳程清理，就能长期稳定维持设计的换热性能。建模过程中，筒体部分的壁厚要根据设计承压值做等比例还原，侧向接口的位置尺寸要和实际安装的管道中心高对齐，铜线圈的管径、管间距要严格按照换热计算的参数排布，支撑肋的焊接位置要避开筒体上的接口开孔，避免出现结构干涉，底部的排空接口位置要低于铜线圈的最下端安装位置，保证停机时筒体内的介质可以完全排净，不会有积液残留在内腔底部。
