多路线阀组集成液压控制支架装置

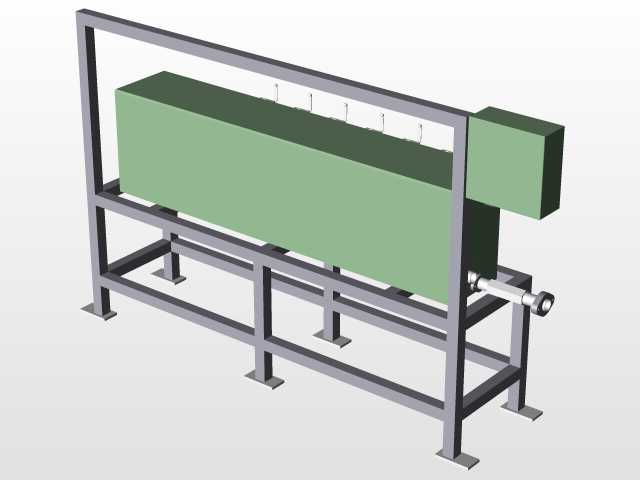

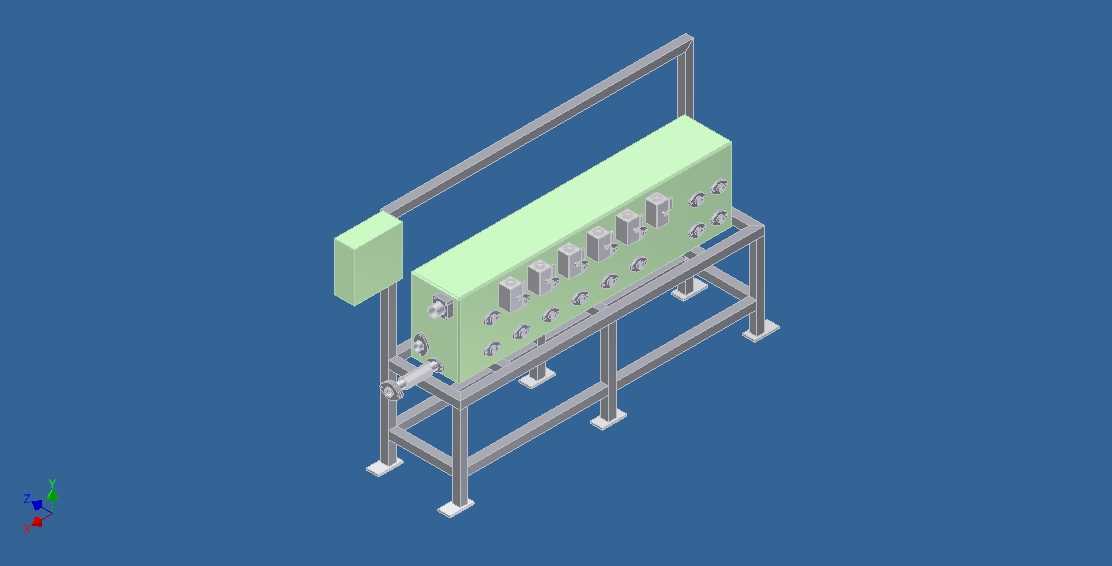

　　这套阀组集成支架装置，主要面向液压系统中多回路集中管控的应用场景，常见于冶金产线辅助液压站、中小型工程机械液压主控单元、非标自动化设备的液压动力分配区段，用来替代分散布置的单路阀安装结构，解决多回路液压系统中阀件排布杂乱、管路弯折过多、运维检修空间不足的实际问题。从实际功能来看，装置将16路液压控制阀集中排布在同一安装台面上，每一路阀件对应独立的液压输出回路，可分别控制对应执行元件的动作方向、压力阈值与流量大小，台架侧边预留的独立接线盒区域，用来统一收纳每一路阀的电磁控制线路，避免液压管路与控制线路交叉干涉，降低线路被液压油侵蚀、被管路剐蹭破损的概率。设计过程中首先考虑的是安装维护的便捷性，整体框架采用标准型材拼接成型，

　　底部支撑脚预留了地脚螺栓安装孔，可直接固定在车间硬化地面或者液压站的预埋安装基板上，支撑脚的高度经过核算，让阀组安装面距离地面保持合适的操作高度，日常巡检时无需过度弯腰即可观察每一路阀的压力表示值、操作手动应急旋钮，更换故障阀件时也有足够的扳手操作空间。阀组安装台面的开孔位置完全匹配标准通径液压换向阀的安装孔距，每一个阀位下方都预留了管路穿接空间，进油主回路从台面下方的汇流排统一接入，再通过分支管路连接到每一路阀的进油口，回油管路同样在台面下方集中汇总后接回油箱，这种排布方式让台面上无外露的长距离跨接管路，整体外观整洁，也能减少管路接头数量，降低液压油渗漏的风险。框架上方的悬臂结构并非冗余设计，一方面可以用来安装总压力显示表、

　　主回路截止阀的操作手柄，另一方面也可作为防护栏的一部分，避免车间内转运工件、工具时意外磕碰阀组上的调节旋钮与接线插头。从安装边界尺寸来看，整体宽度适配常规液压站的旁侧安装空间，深度方向不会超出车间常规设备巡检通道的预留宽度，吊装时整个框架的重心落在底部支撑框架的几何中心范围内，无需额外设计吊点即可使用软吊带平稳吊装转运。设计时还特意考虑了阀件的散热需求，阀组安装台面与阀件底面之间预留了微小的通风间隙，多阀同时工作产生的热量可通过间隙内的空气流通带走，避免阀件密集布置导致热量积聚、油温异常升高的问题。每一路阀的安装位旁边都预留了标识牌粘贴位置，运维人员可根据对应回路的控制对象标注回路名称，避免检修时误操作其他回路。

　　侧边的接线盒采用下进线下出线的布线方式，所有控制线缆从接线盒底部接入，即使有少量液压油滴落也不会顺着线缆流进接线盒内部造成线路短路。底部框架的横向支撑梁除了增强整体结构刚性之外，还可以用来固定管路夹，将台面下方的进出油管路分段固定，避免设备运行时管路随液压油脉动产生晃动、磨损接头密封件。整个装置的结构没有多余的装饰性设计，所有型材选型、开孔位置、支撑结构都围绕实际使用需求确定，既满足多回路液压控制的功能要求，也兼顾了现场安装、日常运维、长期使用的可靠性要求，适合在多执行元件的中小型液压系统中作为集中阀组安装载体使用，能够有效缩减液压站的整体占地面积，减少现场安装的管路施工工作量。
