双管路立式气动润滑脂输送泵结构

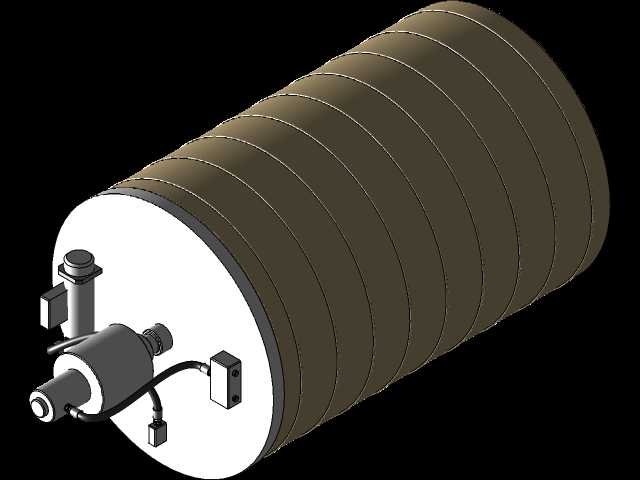

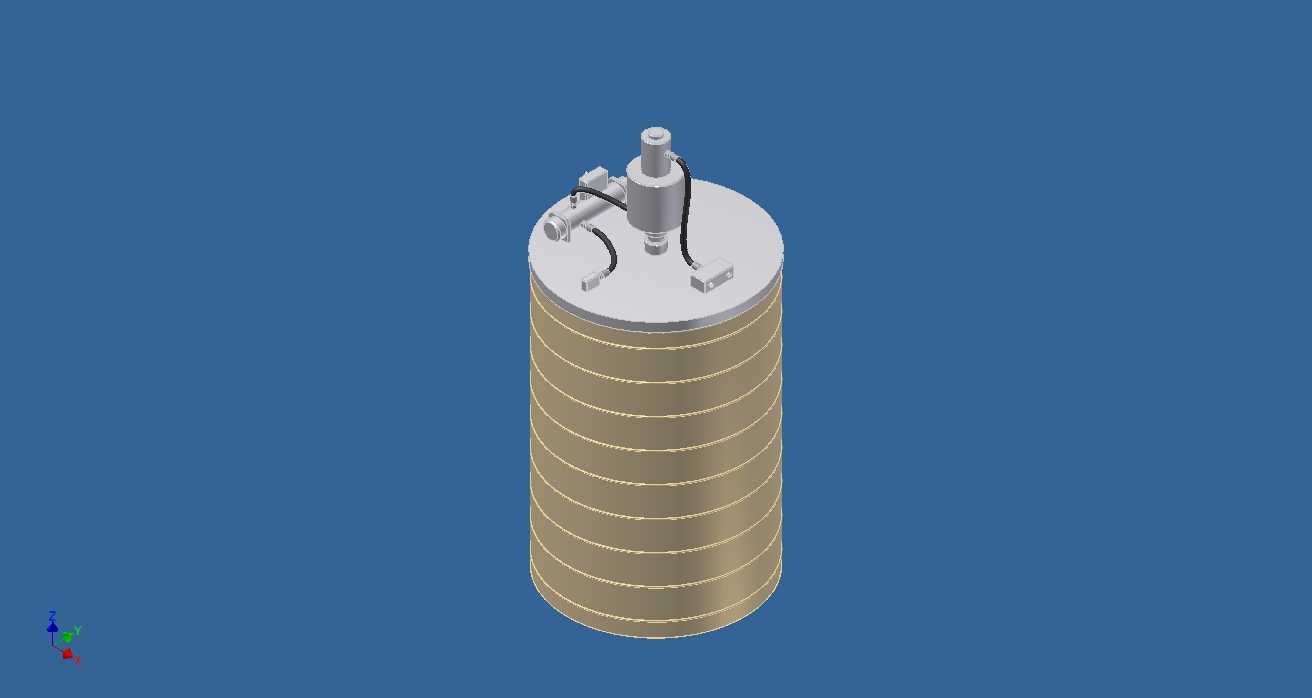

　　在集中润滑系统的工程应用场景里，这类立式双管路气动润滑脂泵常被部署在冶金产线辊道、重型工程机械底盘、大型冲压设备自动润滑回路、港口起重机械的集中供脂点位，承担高粘度润滑脂的加压输送与定量分配职能，区别于电动润滑泵的供电依赖，气动驱动的形式更适配存在防爆要求的涂装车间、井下采掘工作面、化工灌装区这类有易燃易爆介质的作业场景，无需布设强电线路即可依托厂区现有压缩空气管网完成动力接入，现场部署的灵活度更高。从结构设计逻辑来看，该泵采用立式储脂桶+顶部气动驱动头的集成布局，储脂桶外壁的环形加强筋并非装饰结构，而是针对0-40MPa输出压力工况下的桶身刚度补强设计——高粘度润滑脂在加压推送过程中会对桶壁产生持续的径向胀力，

　　等间距排布的环形筋可以在不额外增加桶壁板材厚度的前提下，将桶身径向形变量控制在0.2mm以内，避免因桶壁形变导致的活塞密封偏磨、脂压泄漏问题。顶部的气动驱动单元集成了气路换向阀、调压组件与行程反馈机构，压缩空气进入驱动腔后推动活塞做往复运动，通过联动的压油盘将储脂桶内的润滑脂加压后从两个输出口送出，双管路的设计可以同时为两套独立的润滑分配器供脂，单泵即可覆盖设备双侧的润滑点位，减少现场泵组的布设数量。做三维建模时需要重点关注安装边界的尺寸匹配：储脂桶的外径决定了现场安装支架的抱箍尺寸，顶部驱动头的外接气路接口、输脂接口的朝向需要预留足够的管路操作空间，尤其是气路快插接头的插拔行程、输脂硬管的弯曲半径都要在布局阶段纳入考量，

　　避免安装后出现管路干涉、维护操作空间不足的问题。压油盘与储脂桶内壁的密封结构是设计核心，采用的是双唇口聚氨酯密封件，建模时要注意密封件的压缩量控制在15%-20%区间，压缩量过小会出现润滑脂沿桶壁泄漏的问题，压缩量过大则会增大压油盘的下行阻力，导致气动驱动的耗气量上升、泵组工作效率下降。顶部的两个管路接口分别对应两条独立的输脂通路，每条通路都内置了单向阀结构，避免停泵时管路内的润滑脂回流卸压，保证下次启动时可以快速建立额定输出压力，减少设备预润滑的等待时间。在设备选型匹配阶段，需要结合润滑点位的总耗脂量、管路输送长度、润滑脂锥入度参数确认泵组的压送能力，这类气动润滑脂泵的输出压力与驱动气压呈线性对应关系，

　　现场可以通过调整进气压力灵活调整输脂压力，适配不同长度的输脂管路、不同粘度等级的润滑脂介质。储脂桶的有效容积设计要匹配现场补脂周期，避免频繁开盖补脂导致的润滑脂污染问题，顶部的注脂口采用快开结构，配套标准的黄油枪注脂接头，可以在不拆卸驱动单元的情况下完成补脂作业，降低日常维护的操作难度。建模过程中还要注意气动驱动头的外部轮廓避让，驱动头侧面的气路换向阀调节旋钮、压力表安装位都要预留足够的操作空间，方便现场人员在不拆卸周边管路的情况下完成压力调节、故障排查作业。储脂桶底部的安装法兰采用标准螺栓孔布局，可以直接适配市面上主流的润滑泵安装支架，无需额外做转接板设计，降低现场安装的加工成本。双管路的输出接口采用标准锥管螺纹，适配常规的高压润滑脂管接头，减少管路连接的密封处理难度，避免高压工况下的接头渗漏问题。
