自动闭合式起重吊钳结构设计方案

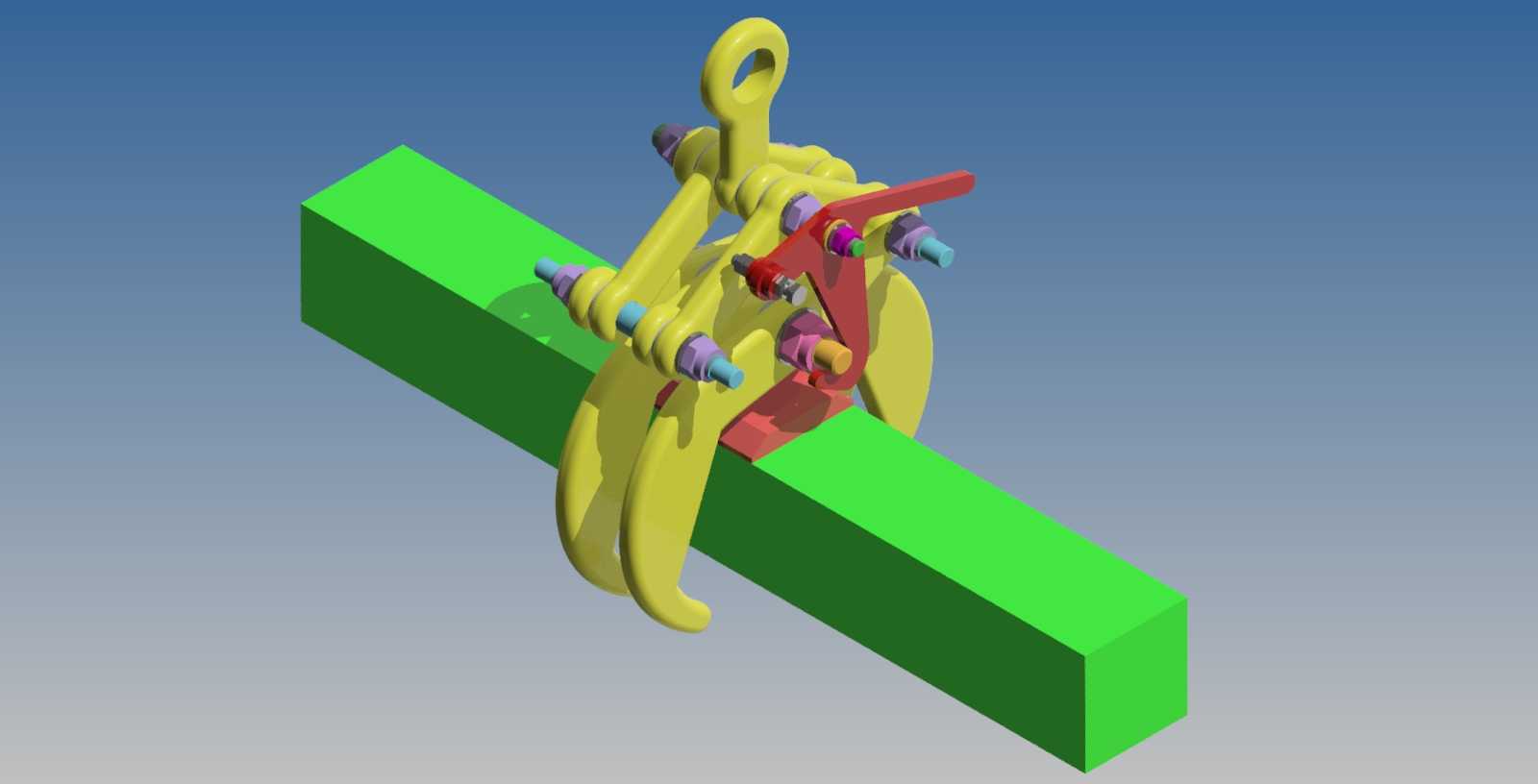

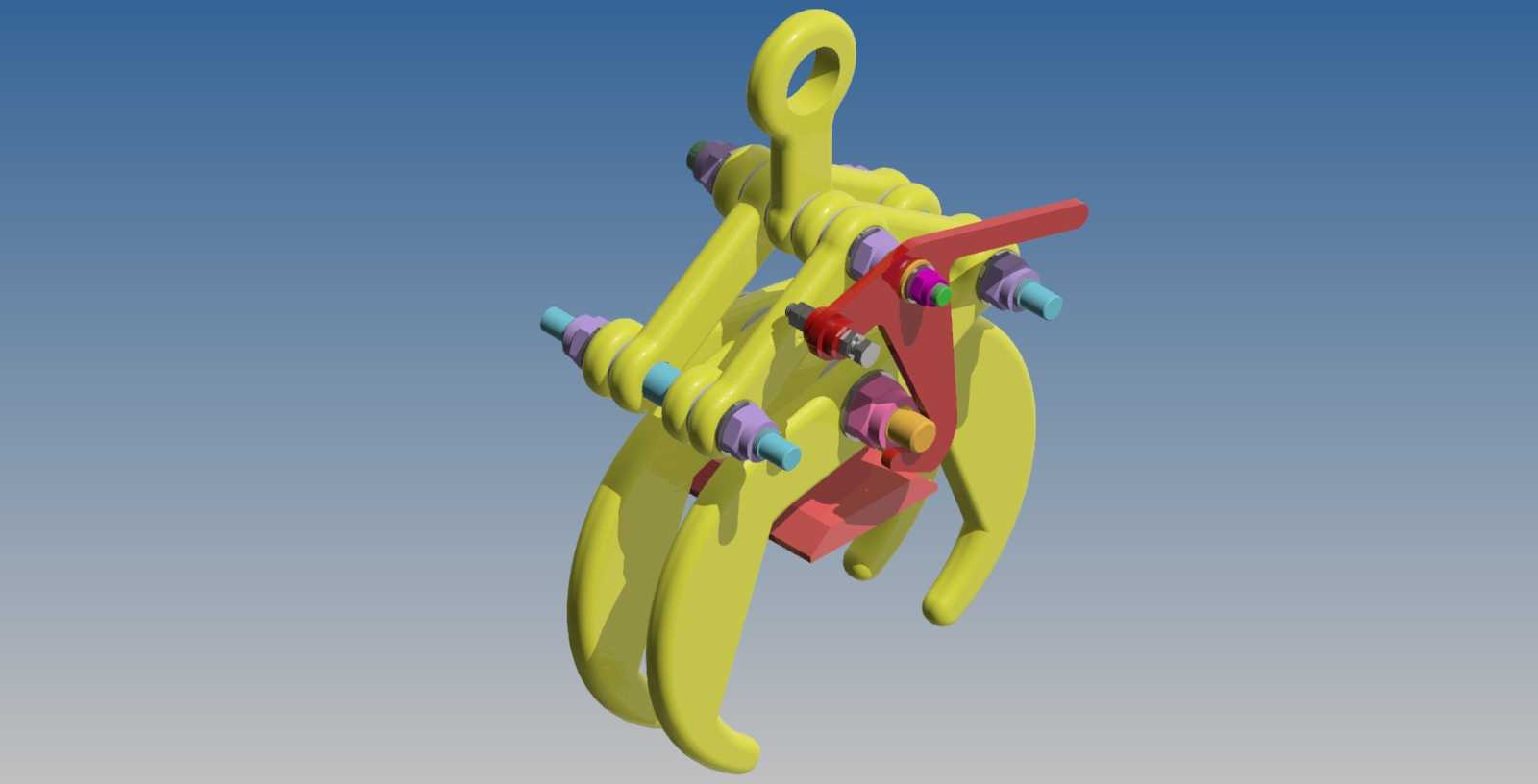

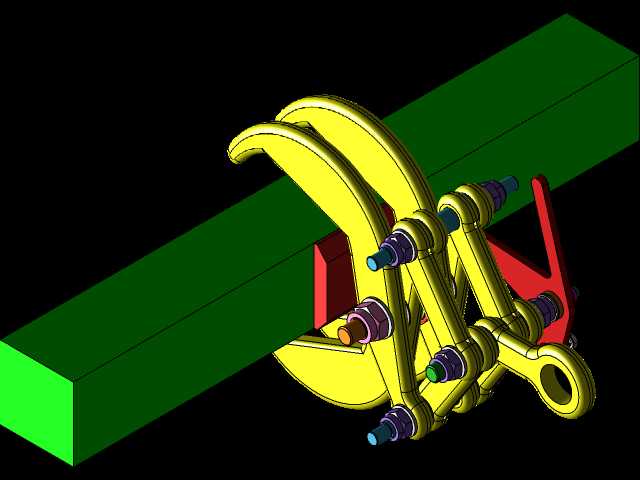

　　这款自动闭合式起重吊钳主要面向冶金加工、钢结构预制、仓储货场、重型板材转运等场景的垂直吊装作业，区别于传统需要人工手动锁紧的吊具，该结构可在起吊受力过程中自动完成钳口锁止动作，全程无需作业人员靠近吊重区域手动操作锁止机构，能大幅降低吊装作业过程中的人员安全风险，尤其适配单台行车配合单人完成中厚钢板、型钢构件的批量转运作业。从功能实现逻辑来看，整套结构以顶部吊环作为受力输入端，起吊时吊环受向上的牵引力，通过两侧对称布置的连杆结构将力传递至下部的两组钳爪，钳爪以中部铰接销轴为支点做回转运动，随着起吊力增大，钳口对被吊工件的夹持力同步线性提升，完全依靠受力自锁实现夹持，无需额外设置弹簧、插销等辅助锁止零件，

　　避免了长期使用中弹性元件疲劳失效、插销锈蚀卡滞带来的滑脱风险。设计过程中优先考虑了受力路径的对称性，整套机构的铰接点全部沿吊环中心轴线对称分布，起吊时两侧钳爪的夹持力偏差控制在5%以内，不会出现单侧受力过大导致工件倾斜滑脱的问题；中部设置的红色拨杆为解锁操作件，当吊具落位、吊环不受向上牵引力时，扳动拨杆即可带动钳口张开，完成脱钩动作，拨杆的操作位置设置在吊具侧方，作业人员可借助辅助钩杆远距离操作，无需伸手进入吊具与工件的夹缝区域。从安装边界与尺寸适配来看，该吊钳的顶部吊环内径适配常规行车吊钩的尺寸范围，可直接挂接在5-10吨级的通用起重吊钩上，无需额外配置过渡连接吊具；钳口的开合行程覆盖10-80mm厚度的板材夹持需求，

　　钳爪的咬合面做了齿形防滑处理，齿尖角度经过反复校核，既能保证咬合时不划伤工件表面，又能在最大起吊重量下提供足够的摩擦阻力，避免工件滑移。结构设计上所有铰接销轴都做了轴向限位处理，采用开槽螺母配合开口销的防松结构，长期反复起吊作业中不会出现销轴窜动脱落的问题；各连杆的受力截面经过抗弯强度校核，在额定起重量下的安全系数达到4倍以上，满足起重吊具的行业安全规范要求。实际作业中，该吊钳可单台使用完成窄幅型钢、小尺寸钢板的吊装，也可两台配对配合平衡梁使用，完成大尺寸整幅钢板、长条形钢结构件的水平转运，适配车间内钢板下料工位的原料上料、成品件出库装车、仓储区板材堆垛整理等多种作业工况。相较于传统的磁吸吊具、钢丝绳捆绑吊装方式，

　　这种机械式自锁吊钳不需要外接电源、不需要作业人员反复缠绕捆绑吊索，单趟吊装的准备时间可缩短60%以上，同时不会出现磁吸吊具断电失磁、钢丝绳磨损断裂的风险，作业稳定性更强。在细节结构处理上，钳爪的铰接位置预留了润滑脂注油通道，日常维护时可直接通过注油嘴向铰接摩擦面加注润滑脂，降低销轴与轴孔的磨损速度，延长整套吊具的使用寿命；所有外露的金属构件边缘都做了圆角钝化处理，避免作业过程中尖锐棱角划伤操作人员、刮蹭工件表面涂层。整套结构的运动间隙经过合理设计，各铰接点的转动间隙控制在0.2-0.5mm之间，既不会因为间隙过大导致吊具起吊时晃动量超标，也不会因为间隙过小出现锈蚀后卡滞、无法正常开合的问题，在-20℃到60℃的常规作业环境下都能可靠动作，不需要额外的保温、散热防护措施。
