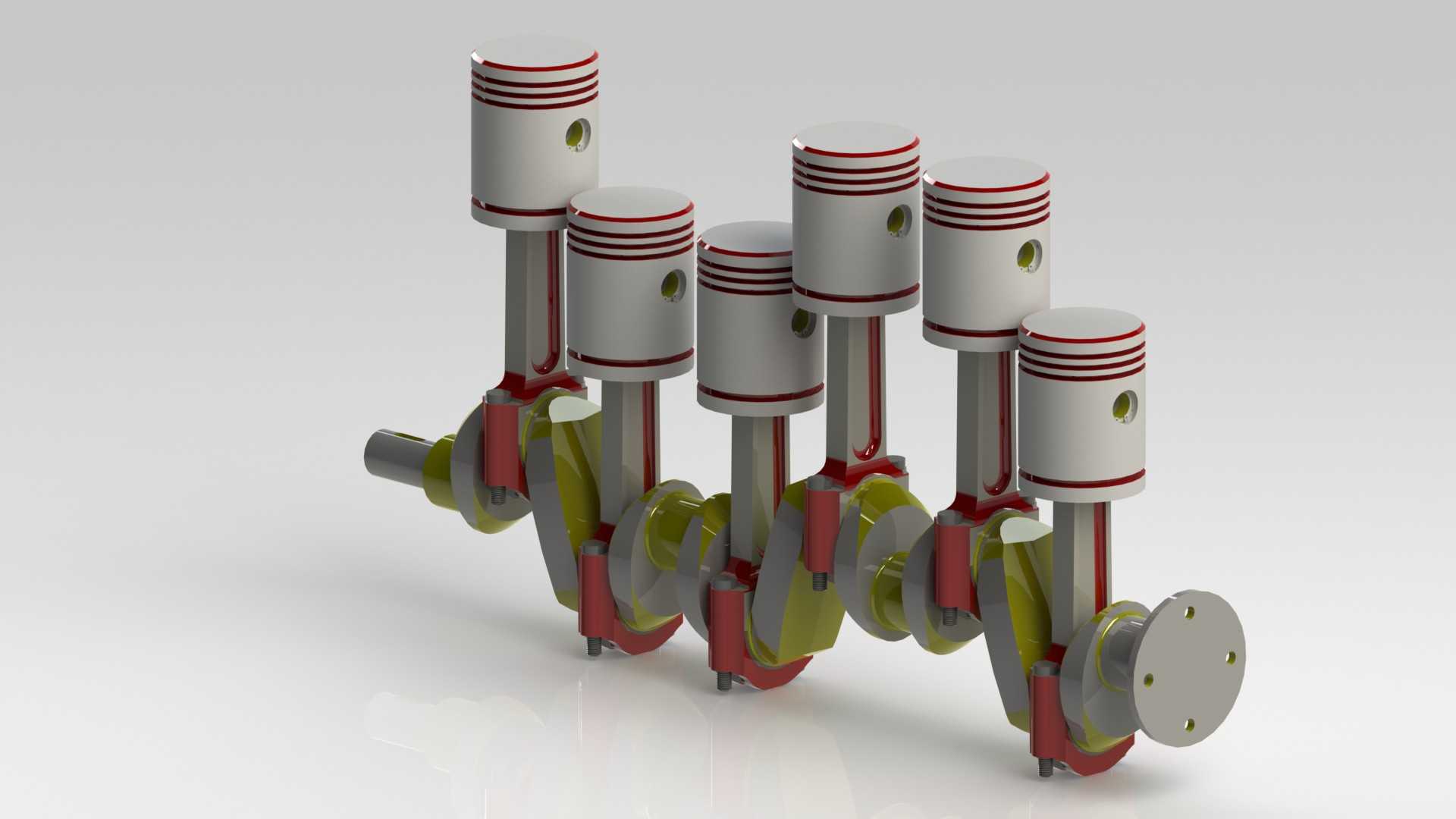

直列六缸发动机曲柄连杆活塞组结构

　　这套曲柄连杆活塞组件是往复式内燃机的核心运动转换单元，主要应用在大排量乘用车辆、商用载重车辆、固定式柴油发电机组、工程机械动力单元等需要稳定大扭矩输出的动力场景中，承担着将活塞承受的燃气爆发压力转换为曲轴旋转扭矩的核心作用，是内燃机实现热能向机械能转换的关键结构载体。从结构设计逻辑来看，整套组件采用直列六缸排布方案，这种排布方式的一阶、二阶振动天然平衡，不需要额外加装平衡轴就能实现极低的运转振动水平，适合长时间高负荷持续运转的工况需求。每个活塞单元都采用三道活塞环的密封设计，顶部两道气环负责密封燃烧室的高压燃气，避免压缩与做功行程的气体泄漏，底部油环负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，

　　活塞裙部做了微椭圆型线设计，在热态工况下能均匀贴合气缸壁，避免冷态敲缸与热态拉缸的问题，活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀分布，延长组件使用寿命。连杆部分采用锻钢材质的工字形截面结构，这种截面在保证足够抗弯、抗扭强度的前提下，尽可能降低了往复运动质量，减小曲轴运转时的惯性力负载，连杆大头采用斜切口设计，方便从气缸孔中完成活塞连杆组的装配与拆卸，大头轴瓦采用钢背铜基合金材质，表面预置储油沟槽，能在曲轴高速旋转时形成稳定的压力油膜，降低摩擦副的磨损速率。曲轴部分采用整体式锻造结构，六个曲柄销按照1-5-3-6-2-4的点火间隔角错开120度排布，保证每个做功行程的扭矩输出均匀连贯，

　　曲轴主轴颈与曲柄销之间设计有大尺寸过渡圆角，降低应力集中系数，避免高负荷工况下出现曲轴断裂失效，曲轴前端预留有正时齿轮、皮带轮的安装定位面，后端设计有飞轮连接法兰与油封轴颈，满足整机前端附件驱动与后端动力输出的安装需求。从安装边界尺寸来看，整套组件的轴向总长度适配直列六缸发动机的缸体中心距要求，曲柄半径决定了活塞的行程长度，直接关联发动机的排量与压缩比参数，活塞的外径尺寸与对应气缸套的内径采用间隙配合，冷态装配间隙控制在合理区间，保证热态膨胀后活塞不会在气缸内卡滞，连杆的中心距长度决定了活塞在上止点时的伸出高度，匹配燃烧室的压缩余隙设计要求，避免活塞碰撞气门或者气缸盖。在实际工程应用中，这套组件的设计需要经过多轮运动仿真校核，

　　确认活塞在全行程内不会与气缸壁、气门发生运动干涉，曲轴的动平衡精度需要达到G6.3级以上，才能保证发动机在最高额定转速下的运转平稳性，各摩擦副的润滑通道需要与缸体主油道完全对齐，保证任何工况下都有充足的润滑油到达摩擦表面，避免干摩擦造成的组件烧蚀损坏。不同于小排量三缸、四缸机型的曲柄连杆机构，直列六缸的组件对各缸尺寸一致性要求更高，每个活塞连杆组的重量差需要控制在很小的范围内，避免因质量不均引发额外的振动载荷，曲轴的扭转振动需要匹配对应的扭转减振器，抵消不同转速下的扭转共振风险，整套组件的装配精度直接决定了发动机的动力输出效率、运转平顺性与整机使用寿命，是内燃机结构设计中需要重点校核的核心运动部件。
