在液压动力站、流体控制设备集群、工业液压管路排布场景中,这类集成式阀门支撑机架是管路系统搭建的核心承载构件,主要作用是将多组液压阀组、控制元件集中固定在统一安装基准上,同时预留管路走线、执行元件连接的操作空间,避免阀组分散安装带来的管路杂乱、维护不便、受力不均等问题。从实际工程应用来看,这类支架常出现在中小型液压试验台、机床液压站、非标自动化设备的液压动力单元区域,区别于零散的阀块安装座,它采用框架式结构同时承载阀组与上部附属元件,把原本分散布置的控制阀门整合在同一操作高度,日常调试、检修时操作人员无需在多个安装点位来回移动,大幅提升管路系统的运维效率。

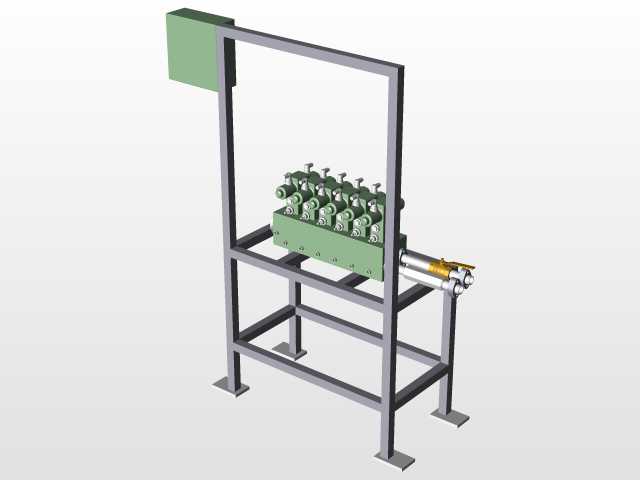

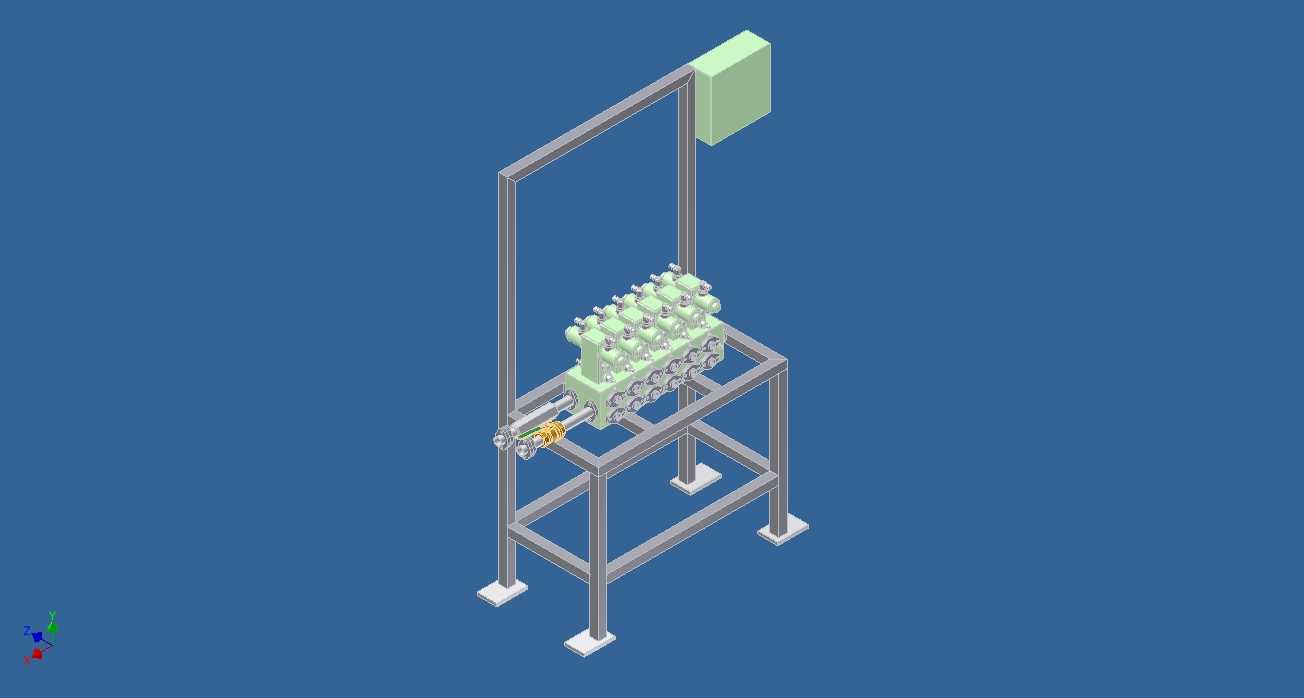

设计层面首先考虑的是承载受力的合理性,底部采用方管焊接成矩形支撑框架,四个支脚位置配置方形安装脚板,脚板上预留螺栓过孔,可直接通过膨胀螺栓或连接螺栓固定在地面、设备基座平台上,支脚与主框架的连接位置做了斜向加强处理,避免阀组重量加上管路振动带来的框架变形。主支撑框架的竖向立柱采用等截面方通,两根立柱之间的横向连接梁既作为结构加强件,也作为上部吊装元件的安装轨道,图中上部的方形元件安装位就是预留的吊装式控制盒或蓄能器安装位置,安装高度经过适配,不会遮挡下部阀组的操作手柄、管路接头。下部阀组的安装平台做了下沉式设计,阀组固定在平台上后,各个油口的连接空间充足,侧面预留的管路缺口可以让进出油管路从框架侧面规整引出,避免管路与框架棱角产生摩擦磨损。
从安装边界来看,底部框架的占地尺寸适配常规中小型液压站的预留安装空间,四个支脚的安装孔位间距符合通用设备基座的安装孔距标准,不需要额外做过渡连接板即可完成固定;竖向立柱的高度经过匹配,阀组安装完成后操作手柄的高度刚好在操作人员站立时的舒适操作区间,不需要弯腰或抬手即可完成阀门开度调节、应急截止操作。框架的型材选型充分考虑了液压系统的振动特性,方管的壁厚满足长期承受阀组重量、管路脉冲振动的强度要求,焊接位置做了去应力处理,避免长期运行后焊缝开裂。阀组安装平台的平面度控制在安装公差范围内,保证多联阀组安装后各个油口的同轴度符合管路连接要求,不会因为安装平面倾斜导致管接头出现附加应力,减少接头渗漏的风险。
实际使用中,这类集成支架还兼顾了管路的防护作用,框架的侧面可以根据需求加装可拆卸的防护盖板,避免车间内的杂物、飞溅的切屑落到阀组上影响阀芯动作,同时框架的结构可以作为管路的固定依托,进出油管可以通过管夹固定在框架梁上,梳理管路走向的同时减少管路振动带来的接头松动。上部的悬臂安装位可以根据实际需求加装压力检测仪表、电气控制盒、蓄能器等附属元件,不需要额外在墙面或其他设备上找安装点,整个液压阀组区域形成一个独立的集成模块,设备整体搬迁时只需要断开进出油主管路、松开底部固定螺栓即可整体移位,不需要拆解阀组和管路,大幅缩短设备搬迁、改造的施工周期。
结构设计上没有采用复杂的钣金折弯结构,全部采用标准型材焊接加工,加工工艺简单,常规的焊接车间即可完成制作,不需要开模或定制特殊型材,制作成本可控,后期如果需要调整阀组安装位置,只需要在安装平台上重新加工固定孔位即可,结构改造的灵活性较强。框架的表面处理采用喷塑工艺,适配车间内的油污、潮湿环境,具备较好的防锈耐污能力,长期使用不会因为锈蚀导致结构强度下降。支脚位置的方形脚板增大了框架与安装基础的接触面积,降低单位面积的压应力,即使安装在混凝土地面上也不会因为长期承重导致地面凹陷,保证框架的水平度长期稳定,避免因为框架倾斜导致阀组内部阀芯卡滞、动作不畅。
