四路阀组后驱油缸液压支撑机架结构

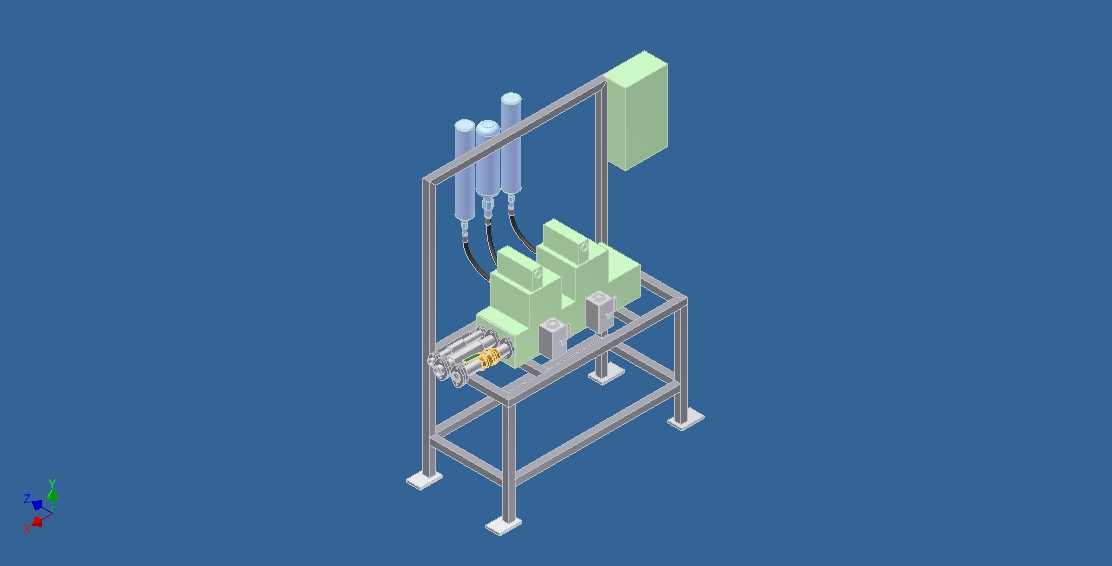

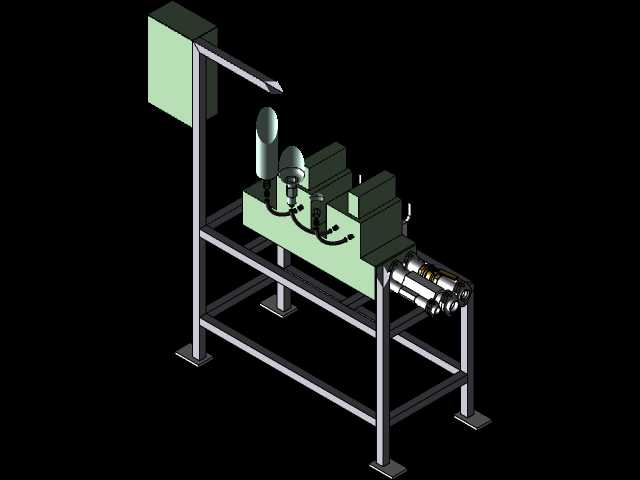

　　这套结构主要面向多回路流体控制工位的阀组集成安装需求，常见于小型液压试验台、非标自动化产线的流体分配单元、小型液压站的外置阀组挂载场景，核心作用是给后驱式驱动油缸、多路线性控制阀组以及配套的蓄能、过滤附属元件提供统一的安装基准，同时规整液压管路的排布走向，避免现场布管杂乱带来的干涉、磕碰损伤问题。从结构布局来看，整体采用方管焊接的框架式承载结构，底部四个支脚带方形安装垫板，垫板上预留通孔用于和地面或者设备基座做膨胀螺栓固定，安装时需要保证框架上平面的平面度公差控制在每米0.2mm以内，避免阀组安装后出现结合面密封偏斜导致的渗漏问题。框架上层靠前的位置预留了阀组安装的螺孔阵列，适配四路并排的板式安装液压阀，阀组的进回油口统一朝向侧面，

　　方便和上方的过滤、蓄能元件做管路连接；框架靠后位置的立式支架用于挂载立式布置的过滤蓄能组件，三个圆柱形蓄能/过滤元件通过管夹固定在竖向方管上，元件底部的油口通过高压软管和下方阀组的压力油口连通，软管预留足够的弯曲半径，避免设备运行过程中管路振动带来的接头疲劳松动。后驱油缸水平安装在框架下层的横向安装座上，油缸的伸出端朝向框架前侧，用于驱动外部负载做直线往复动作，油缸的缸筒通过两个半环抱箍固定在安装座上，安装座和主框架之间设置调整垫片，可在装配时微调油缸的轴线高度，保证油缸输出轴和外部负载的连接轴同轴度控制在0.1mm以内，避免油缸运行时出现偏磨导致的密封件过早磨损。设计时优先考虑了管路的可维护性，

　　所有管路接头的操作空间都预留了足够的扳手活动余量，日常更换密封件、拆卸阀组时不需要额外拆除周边其他元件；框架的方管选型根据阀组和油缸的总重量做了刚度校核，满载状态下框架的最大变形量不超过0.05mm，不会因为承载变形影响阀组和油缸的安装精度。安装边界方面，整体结构的占地尺寸适配小型车间的工位布置，底部支脚的安装孔位间距可以根据现场实际安装基座做小幅调整，不需要改动主框架的主体结构；框架侧面预留了走线槽的安装位置，可以把压力传感器、电磁阀的控制线统一规整在走线槽内，避免和高压管路交叉干涉。实际应用中，这类集成式阀组支架相比零散安装的阀组布局，能减少40%左右的现场装配工作量，同时管路排布整齐后，日常巡检时可以快速排查渗漏点，

　　降低设备的维护难度。结构设计时还考虑了元件的散热需求，阀组和蓄能元件之间预留了足够的空气流通间隙，避免长时间带压运行时热量积聚导致油温过高，影响液压系统的密封寿命；框架表面做喷塑处理，适配车间内的油污、潮湿工况，避免长期使用后出现锈蚀掉渣污染液压油的问题。
