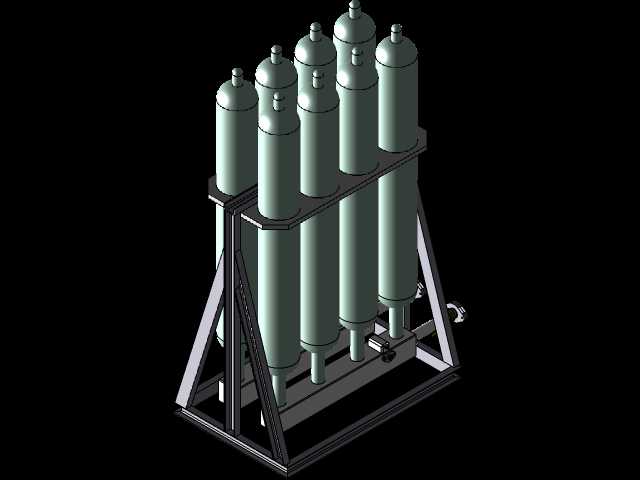

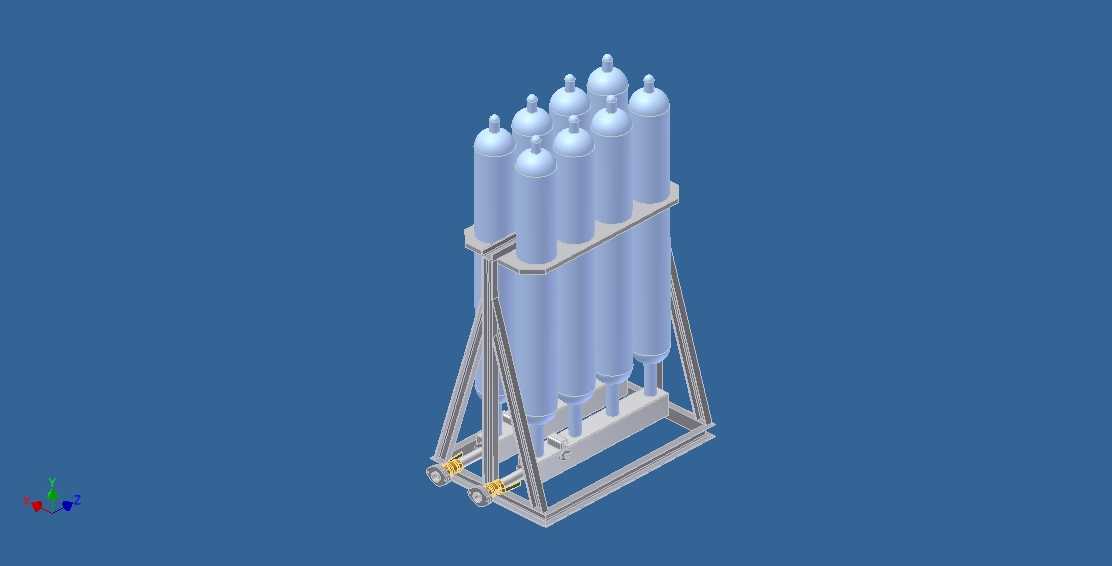

4+4低压蓄能器液压支架集成装置

　　在中低压液压系统的现场应用场景里，多蓄能器集成布置的需求往往来自于瞬时大流量补油、系统压力缓冲、应急动力储备这几类核心工况，这套4+4排布的低压蓄能器支架装置，就是针对这类工况做的集成化结构设计。做这类集成结构的时候，首先要考虑的不是元件怎么摆好看，而是现场安装的边界限制——很多工业现场的液压站预留安装空间是窄长型的，竖向排布蓄能器能最大程度压缩水平方向的占地尺寸，这套装置采用上下两层各4支蓄能器的排布方式，就是为了适配常见的1.2米见方的安装预留位，支架底部的安装孔位按照通用液压站底座的安装间距做了匹配，不需要现场额外做转接底板就能直接固定。从功能特性来看，8支低压蓄能器成组布置，相比单支大容积蓄能器，在应对瞬时大流量释放的时候，

　　多瓶组的响应速度更快，因为单支大容积蓄能器的油液出口通径有限，多瓶组通过底部的集成汇流块同时供油，能在短时间内输出更大的瞬时流量，适合比如液压支架的快速动作、低压回路的压力波动吸收这类场景。设计这套支架结构的时候，首先要核算的是蓄能器充液后的总重量，单支低压蓄能器充液加上预充氮气的重量大概在三十公斤左右，8支总重量接近两百五十公斤，再加上液压冲击带来的动载荷，支架的主框架采用的是三角斜撑的结构形式，在竖向立柱和底部框架之间加了斜向支撑筋，避免蓄能器在长期受液压脉动冲击的时候出现支架晃动、连接部位疲劳松动的问题。底部的汇流块集成了截止阀和测压接口，不需要在每支蓄能器上单独装控制阀门，既减少了管路接头的泄漏点，

　　也让日常维护的时候可以整体切断蓄能器组的压力，操作更安全。很多现场做蓄能器布置的时候容易忽略管路的应力问题，这套装置把所有蓄能器的出油口都直接对接在底部的集成汇流块上，没有额外的外接硬管或者软管，避免了设备运行过程中管路振动带来的接头泄漏，同时汇流块的通径做了等压降设计，保证每一支蓄能器的充液、排液过程流量均匀，不会出现某几支蓄能器频繁动作、其余蓄能器闲置的偏载问题。安装边界方面，支架的整体高度控制在两米以内，符合大部分工业车间的设备高度限制，顶部预留了起吊孔位，方便整套装置在车间内转运、吊装就位，侧面没有突出的管路或者元件，在多套装置并排布置的时候，最小间距可以控制在两百毫米，进一步压缩液压站的整体占地空间。从实际使用的角度来说，

　　这种成组布置的低压蓄能器单元，常用在冶金设备的液压系统、矿山支护的液压支架回路、大型压机的低压缓冲回路里，相比分散布置的蓄能器，集成式的支架单元在出厂前就可以完成预组装和压力测试，现场只需要对接主进回油口就能投入使用，减少了现场安装的管路焊接、试压工作量，也避免了现场布管不规范带来的漏油、振动问题。设计过程中还考虑了蓄能器的日常维护空间，每两支蓄能器之间的预留间隙足够操作人员使用扳手紧固连接螺母、更换密封件，不需要拆卸相邻的蓄能器就能完成单支元件的维护更换，降低了后期运维的难度。支架的底部做了接油盘的预留结构，一旦出现密封泄漏，油液会顺着支架的导流槽流入接油盘，不会直接滴到车间地面造成污染或者安全隐患。另外，蓄能器的固定抱箍采用的是上下双点固定的形式，相比单点固定，能更好地抵消蓄能器在充排液过程中因为体积变化带来的微小窜动，避免长期运行后抱箍松动、蓄能器倾斜的问题。在做三维建模的时候，所有的安装配合尺寸都按照液压元件的通用安装标准做了公差匹配，抱箍的内径和蓄能器的外径采用间隙配合，既方便安装的时候穿入蓄能器，也不会因为间隙过大导致固定不稳，汇流块和蓄能器连接的密封槽尺寸按照常用的O型圈密封标准设计，保证密封可靠性的同时不会出现装配时切圈的问题。
