卡尔佩达NM10卧式离心泵结构设计

项目分类:泵 发布时间:2021-12-10 ID:454453
  • 卡尔佩达NM10卧式离心泵结构设计

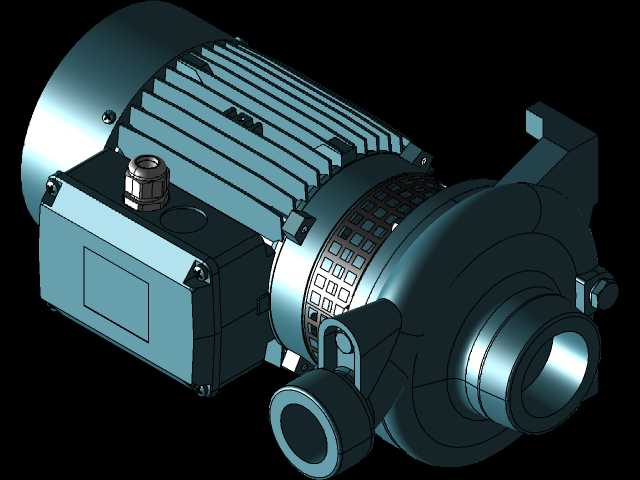

  在民用供水、暖通循环、小型工业流体输送场景里,卧式直联离心泵一直是占比极高的通用流体设备,这款NM10系列的泵组采用电机与泵体共轴直联的结构设计,省去了传统联轴器传动的中间环节,既压缩了整机的轴向安装尺寸,也消除了联轴器对中偏差带来的振动、磨损隐患,很适合安装空间局促的楼宇管井、小型设备配套工位。从结构布局来看,驱动端采用标准三相异步电机结构,机壳外壁设计有轴向平行散热筋,筋条的高度、间距经过热仿真校核,能在电机自扇风冷的工况下保证绕组温升控制在绝缘等级允许范围内,电机接线盒设置在机壳侧上方,预留的线缆格兰头接口可适配常规防护等级的进线安装,接线腔内部预留了接地端子与电容安装位,兼顾单、三相电源的适配需求。

  泵头部分采用后开门式结构设计,检修时无需拆卸进出水法兰管路即可将叶轮、机械密封组件从电机端抽出,大幅降低后期运维的拆装工作量。泵体流道采用螺旋形压水室设计,流道表面做了顺滑过渡处理,减少流体在腔体内的沿程阻力与局部涡流损失,叶轮采用闭式结构,叶片型线匹配低比转速工况的水力要求,在输送常温清水或物理化学性质类似水的介质时,能保持稳定的扬程流量特性曲线,不会出现小流量工况下的剧烈振动问题。安装支撑部分采用一体铸造的泵脚结构,两个支撑脚分别布置在泵体下方靠近进出水口的位置,安装孔位的中心距经过匹配常规管路安装标准设计,安装时可通过地脚螺栓将整机固定在混凝土基础或钢制机架上,支撑脚与泵体的过渡位置做了加强筋处理,能承受管路传递的径向载荷,

  避免运行过程中泵体变形导致的密封泄漏、叶轮擦壳问题。轴封位置采用内置式机械密封结构,密封腔与泵体高压区设置了合理的间隙,保证运行时密封端面能得到介质的充分润滑冷却,避免干磨失效,同时密封端盖的拆卸空间预留充足,更换密封件时无需拆解整个泵头。进出水口采用内螺纹接口设计,接口的同轴度、螺纹精度符合通用管路连接标准,可直接对接同规格的金属管路或塑料管路,接口端面预留了密封垫片的安装槽位,安装时无需额外加工密封面即可保证连接密封性。整机的转子部件做了动平衡校正,校正等级达到G6.3以上,保证额定转速运行时的振动值控制在通用泵类标准允许范围内,不会对相邻管路、配套设备带来额外的振动干扰。在选型适配时,需要注意该泵的安装边界:

  整机轴向长度从电机后端盖到泵体进水口端面的尺寸要匹配安装工位的预留空间,径向方向要预留接线盒操作、散热通风的间隙,尤其是电机尾部的风罩位置不能有遮挡,否则会影响电机的散热效果导致过热保护。进出水口的管路要设置独立的支撑结构,不能将管路的重量全部压在泵体接口上,长期承重会导致泵体变形、接口泄漏甚至开裂。泵组的安装高度要结合介质温度下的汽化压力计算有效汽蚀余量,避免运行时出现汽蚀问题,损伤叶轮表面、导致扬程流量下降。从建模细节来看,模型完整还原了泵体的壁厚变化、散热筋的拔模角度、紧固件的安装位置、吊环的预留接口,甚至接线盒盖的密封槽、油标的安装位都做了准确复刻,不管是用来做管路系统的装配干涉检查,还是做泵组的运维拆装模拟,或者是用于教学演示离心泵的结构组成,都能提供足够的结构细节参考,不需要再额外做大量的特征补全工作。在做设备配套设计时,可以直接调用该模型核对安装接口尺寸、检修操作空间,避免出现现场安装时的尺寸干涉问题,也能基于该模型做进一步的定制化修改,比如调整进出口方向、更换接线盒位置来适配特殊的安装场景。
