JCB挖掘装载设备反铲工作臂结构设计

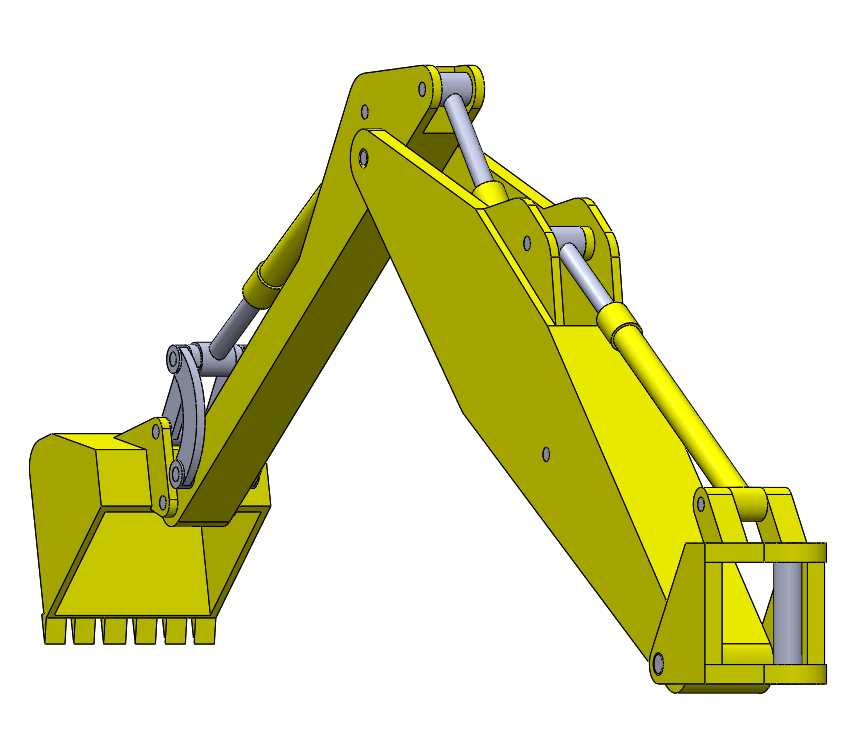

　　在小型土方作业场景里，反铲工作装置是挖掘装载设备完成核心作业的执行端，这套JCB反铲结构的设计，完全围绕基坑开挖、管沟修整、散料装卸这类高频作业工况展开，从结构布局到铰接点的参数设定，都贴合一线作业的实际受力需求。整套装置的作业端是带斗齿的铲斗，斗齿采用等间距排布的耐磨结构，切入土层时能有效分散切削阻力，斗体的弧面曲率经过反复校核，保证铲掘时物料不会从斗口后侧溢出，同时收斗时的卸料角度能让粘性土也顺利滑落，不会在斗内壁残留过多积料。铲斗和斗杆的连接位置设置了四连杆摇臂结构，这个结构的核心作用是放大铲斗的翻转力矩，在斗杆液压缸保持固定行程的前提下，让铲斗获得更大的挖掘转角，哪怕是在狭窄的管沟内作业，也能完成足够深度的掏挖动作，

　　不需要频繁调整整机站位。斗杆和动臂的铰接点位置做了偏置优化，动臂本身采用变截面箱型焊接结构，靠近机身连接端的截面尺寸更大，向斗杆方向逐步收窄，这种设计既保证了大负载挖掘时的结构刚性，避免臂体出现侧向形变，又能尽可能降低臂体自身重量，减少液压系统的无效负载。整套臂架上的液压油缸布置全部采用内嵌式布局，缸筒两端的铰接点都设置在臂体的加强筋位置，作业时活塞杆的伸出方向和臂体的受力方向保持同轴，不会出现额外的偏载力矩损伤油缸密封件，同时油缸的管路全部沿着臂体内侧的走线槽排布，避免作业过程中被石块、钢筋等硬物刮蹭损坏。从安装边界来看，这套反铲总成的机身连接端采用标准的铰接耳板结构，耳板的孔位间距、

　　销轴直径都匹配JCB系列挖掘装载机的后悬挂安装尺寸，不需要额外做转接法兰就能直接装配，连接端的液压油口采用统一的公制内螺纹接口，和设备自带的主控阀输出管路直接对应，现场安装时只需要完成销轴固定和管路对接，就能完成调试投入使用。设计过程中，对每个铰接点的转动间隙都做了公差限定，销轴和轴套之间采用间隙配合，预留了润滑脂的存储空间，日常维护时只需要通过预留的注油嘴加注润滑脂，就能保证铰接位置转动顺畅，不会出现卡滞或者异常磨损。动臂的举升行程、斗杆的收放行程、铲斗的翻转行程三者做了动作匹配校验，复合动作时不会出现结构干涉，哪怕是动臂举升到最高位置、斗杆完全收回的极限状态下，铲斗也不会和动臂本体发生碰撞，同时整个工作装置的最大挖掘深度、

　　最大卸料高度、最小回转半径都符合小型挖掘装载设备的作业参数要求，能覆盖市政管线施工、农村宅基地开挖、厂区物料转运、园林绿化整地等绝大多数小型土方作业场景。在结构强度校核环节，针对偏载挖掘、硬土冲击这类极端工况做了受力仿真，臂体的焊接位置都做了加强筋补强，铰接耳板的厚度比常规同级别装置加厚15%，能承受作业时的侧向冲击载荷，不会出现耳板撕裂或者臂体开焊的问题。整套结构没有冗余的装饰性部件，所有外露的结构件都兼顾受力功能和防护作用，比如油缸外侧的防护板，既可以阻挡作业时飞溅的碎石撞击缸杆，又能作为臂体的加强结构提升整体刚性，完全是从工程实用角度出发完成的结构设计。
