复古木质齿轮传动机械钟结构设计

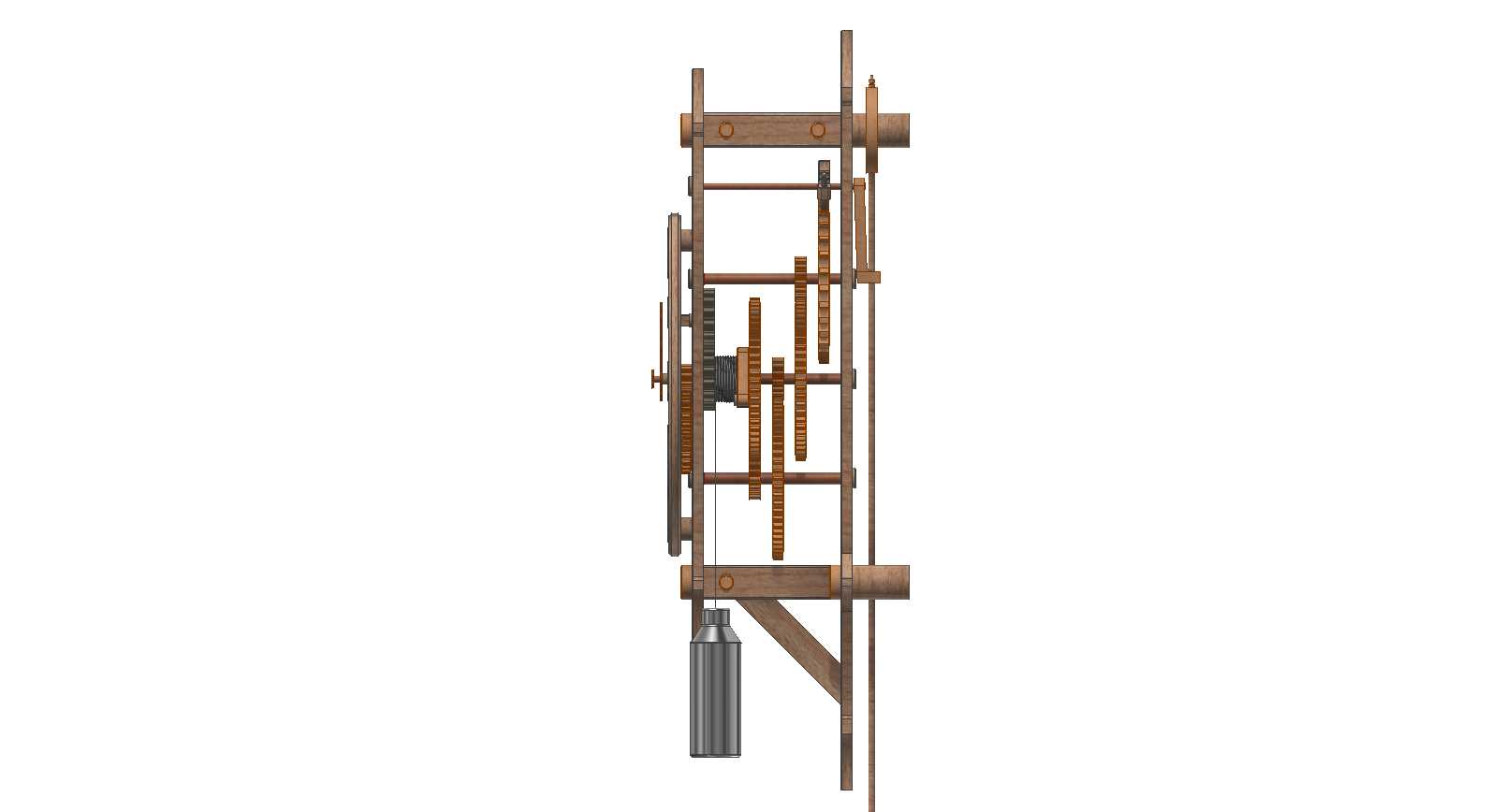

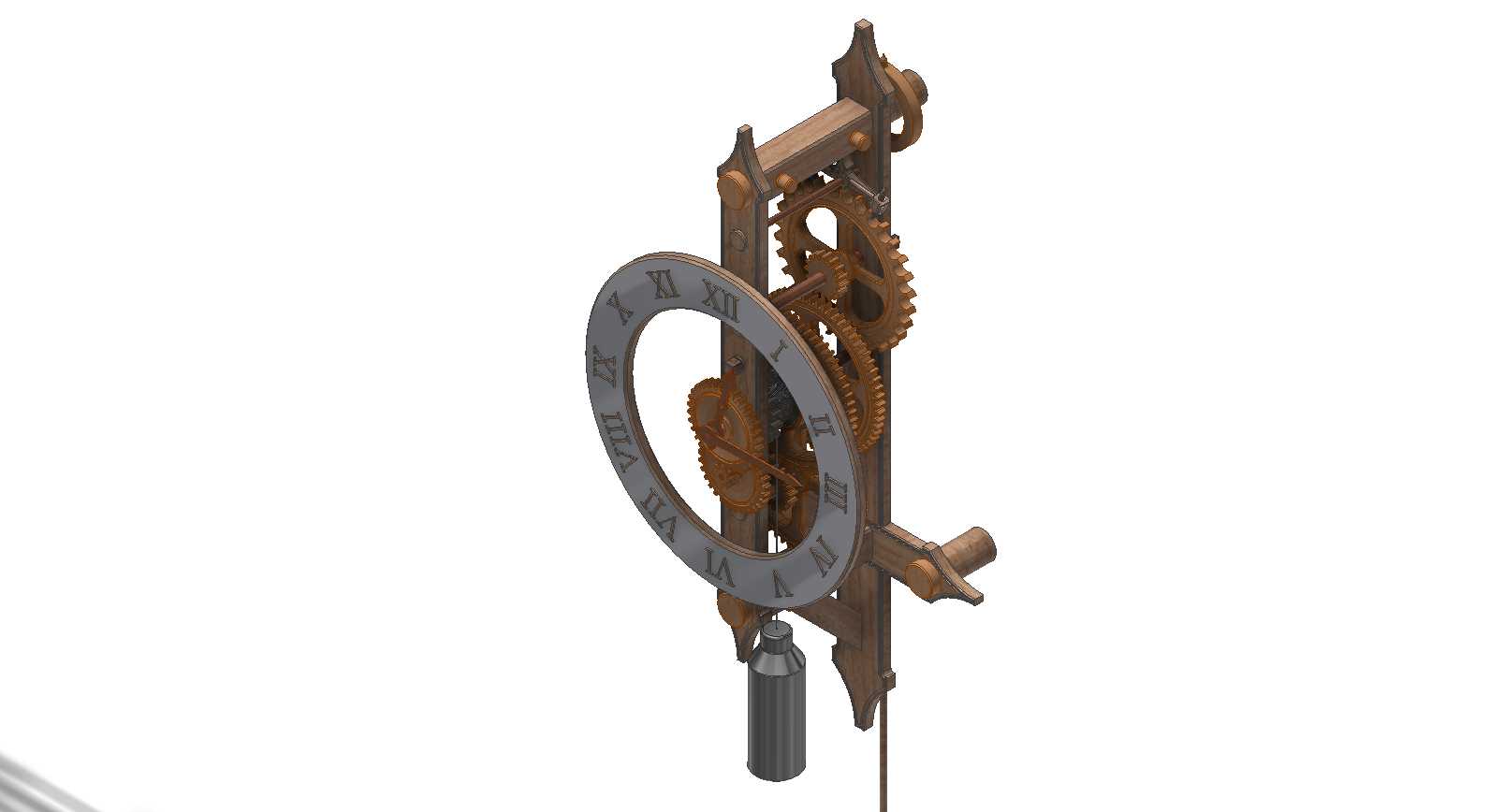

　　这款木质机械钟的整套传动结构完全依托木质构件实现动力传递与计时输出，核心采用多组渐开线圆柱齿轮构成减速传动链，从动力输入的重锤驱动端开始，逐级匹配不同齿数的齿轮副，将动力稳定传递至时分秒指针输出轴，整套传动比经过反复核算，能够保证走时精度控制在机械计时装置的合理误差范围内。从实际应用场景来看，这类木质机械钟既可以作为传统计时装置放置于家居、文创展示空间承担计时功能，也可以作为机械传动教学的具象演示载体，帮助学习者直观理解齿轮啮合、动力传递、减速机构的工作原理，相比金属材质的机械钟，木质构件加工门槛更低，爱好者可以依托常规的木工加工设备完成零件制作与整机组装。

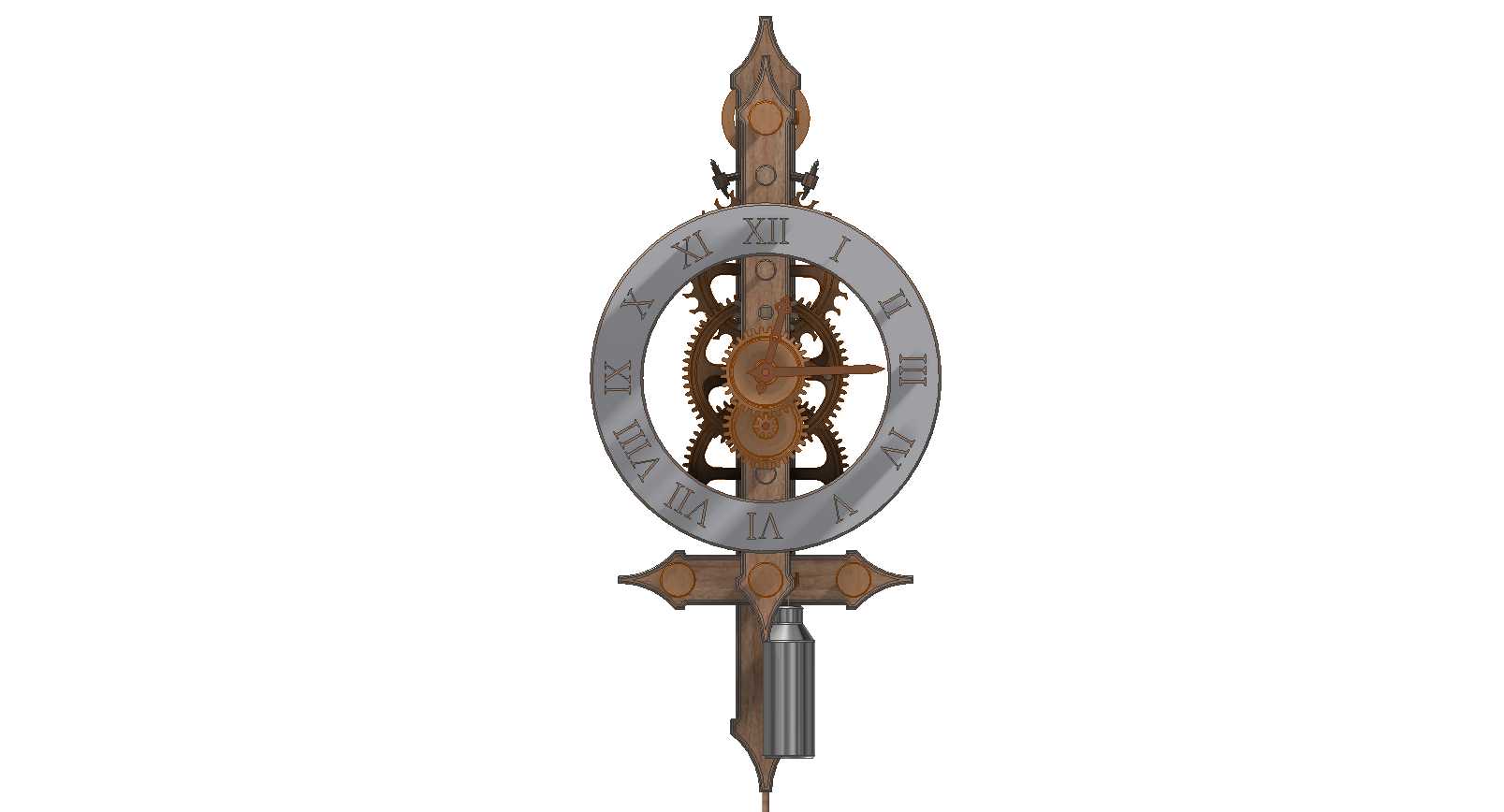

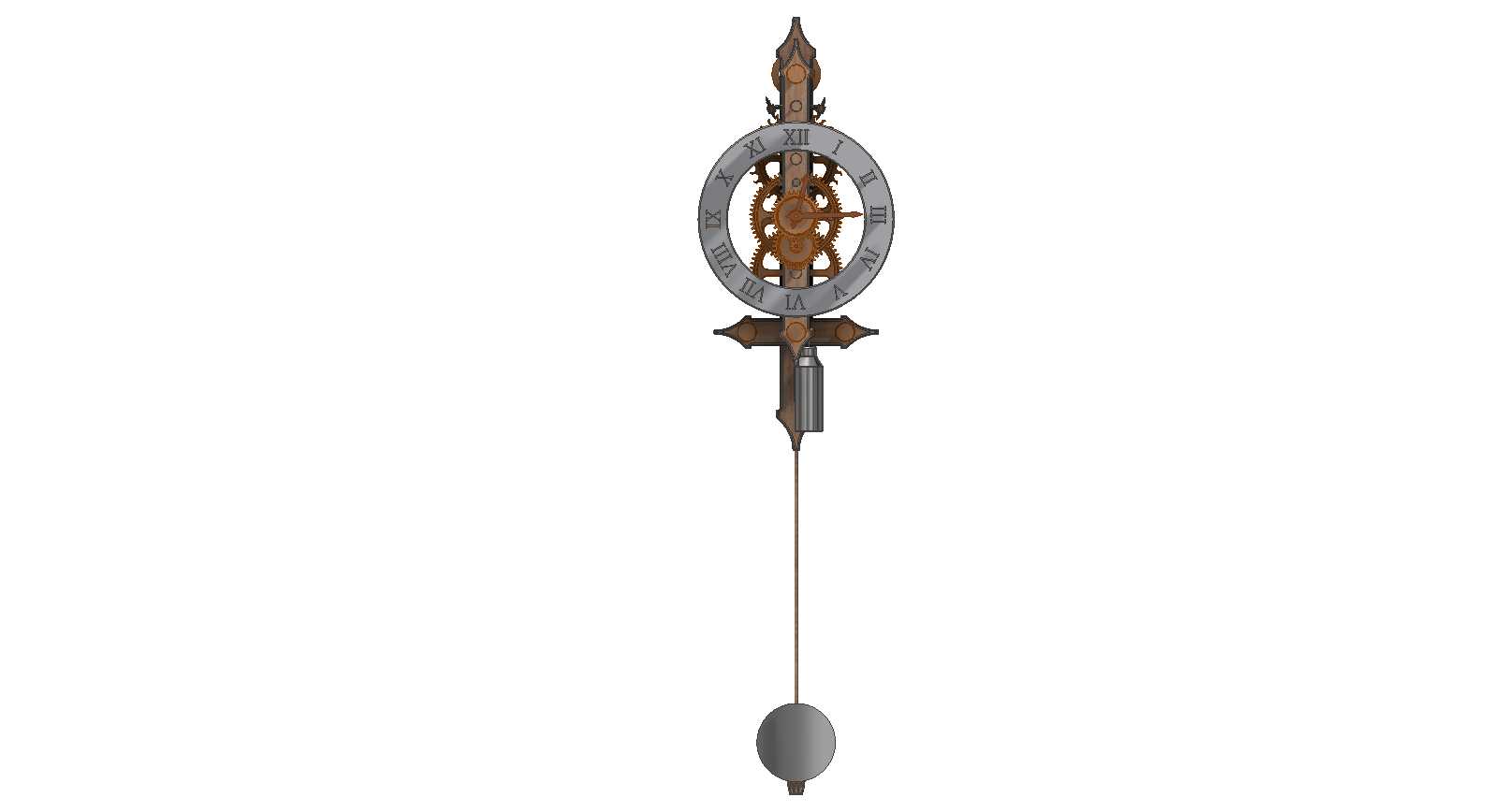

　　在功能特性上，整套结构没有采用任何电子元器件，完全依靠重力势能作为动力来源，通过重锤的匀速下落为整套传动系统提供持续动力，齿轮啮合间隙经过设计阶段的反复调整，既不会因为间隙过大导致传动卡顿、指针抖动，也不会因为间隙过小出现传动卡滞、动力损耗过大的问题。指针轴端采用木质轴套配合打磨光滑的木质枢轴，转动阻力经过优化，能够最大限度降低动力传递过程中的损耗，延长单次上链后的走时时长。钟面采用罗马数字刻度标识，指针与钟框的连接位置做了限位结构，避免指针转动过程中出现偏移蹭到钟面的问题。

　　设计思路上，整套结构优先考虑木质材料的加工特性，所有零件的截面形状都适配线锯、小型木工车床这类常规木工加工设备的加工范围，没有出现过于复杂的异形曲面结构，零件之间的连接采用榫卯配合加少量木质销钉固定，尽可能减少金属紧固件的使用，保证整体外观的木质质感统一。传动齿轮的齿形经过专门优化，适配木质材料的强度特性，齿根位置做了圆弧过渡处理，避免长期受力出现齿根断裂的问题，每个齿轮的厚度都根据其传递的扭矩大小做了匹配，靠近动力输入端的齿轮承受扭矩更大，厚度设计值更高，靠近指针输出端的齿轮承受扭矩较小，厚度适当减薄，在保证结构强度的前提下尽可能降低整体重量，减少不必要的动力损耗。

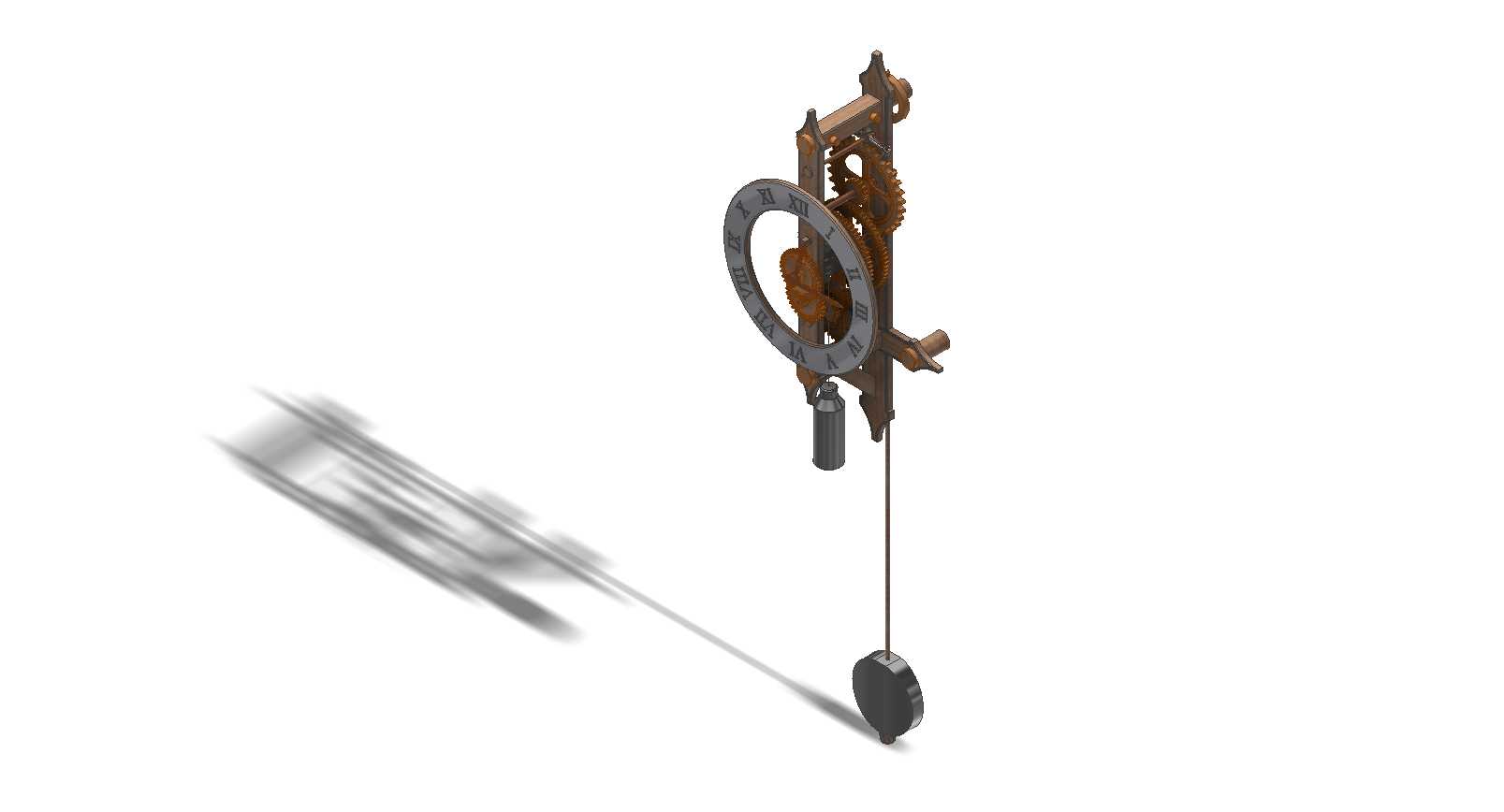

　　从安装边界与外形尺寸来看，整套钟体采用壁挂式支撑结构，背部设计有贴合墙面的安装挂点，挂点位置经过重心核算，保证悬挂后钟体保持竖直状态，不会因为重心偏移出现倾斜影响重锤的正常下落。整体横向宽度控制在常规墙面装饰件的适配尺寸范围内，纵向高度预留了重锤下落的足够行程，不会出现重锤下落到底端触碰其他物体的问题，安装时只需要保证挂点承重满足整钟重量要求，预留出钟体前方足够的指针转动空间即可，不需要额外的复杂安装辅件。所有外露的木质构件边缘都做了倒圆角处理，既避免加工后的锐边划伤使用者，也让整体外观更贴合复古温润的木质质感，机架部分的横向支撑梁与纵向立柱采用十字榫接结构，连接强度足够支撑整套传动机构的长期运行，不会因为长期受力出现机架变形导致齿轮啮合错位的问题。
