7.2kV支撑式绝缘构件三维设计

　　在10kV及以下电压等级的户内配电场景中，这类7.2kV电压等级的支撑绝缘件是成套柜内母线排布、元器件固定环节的核心基础部件，日常运行中既要承担带电导体的机械支撑载荷，又要保证带电部位与接地柜体之间的可靠绝缘距离，避免出现沿面放电、击穿短路等故障。不同于户外棒形绝缘子需要考虑风雨、污秽、覆冰等复杂外绝缘工况，户内使用的该类绝缘件不需要配置额外的大伞裙防污结构，整体外形可以做的更紧凑，适配柜内有限的安装空间。

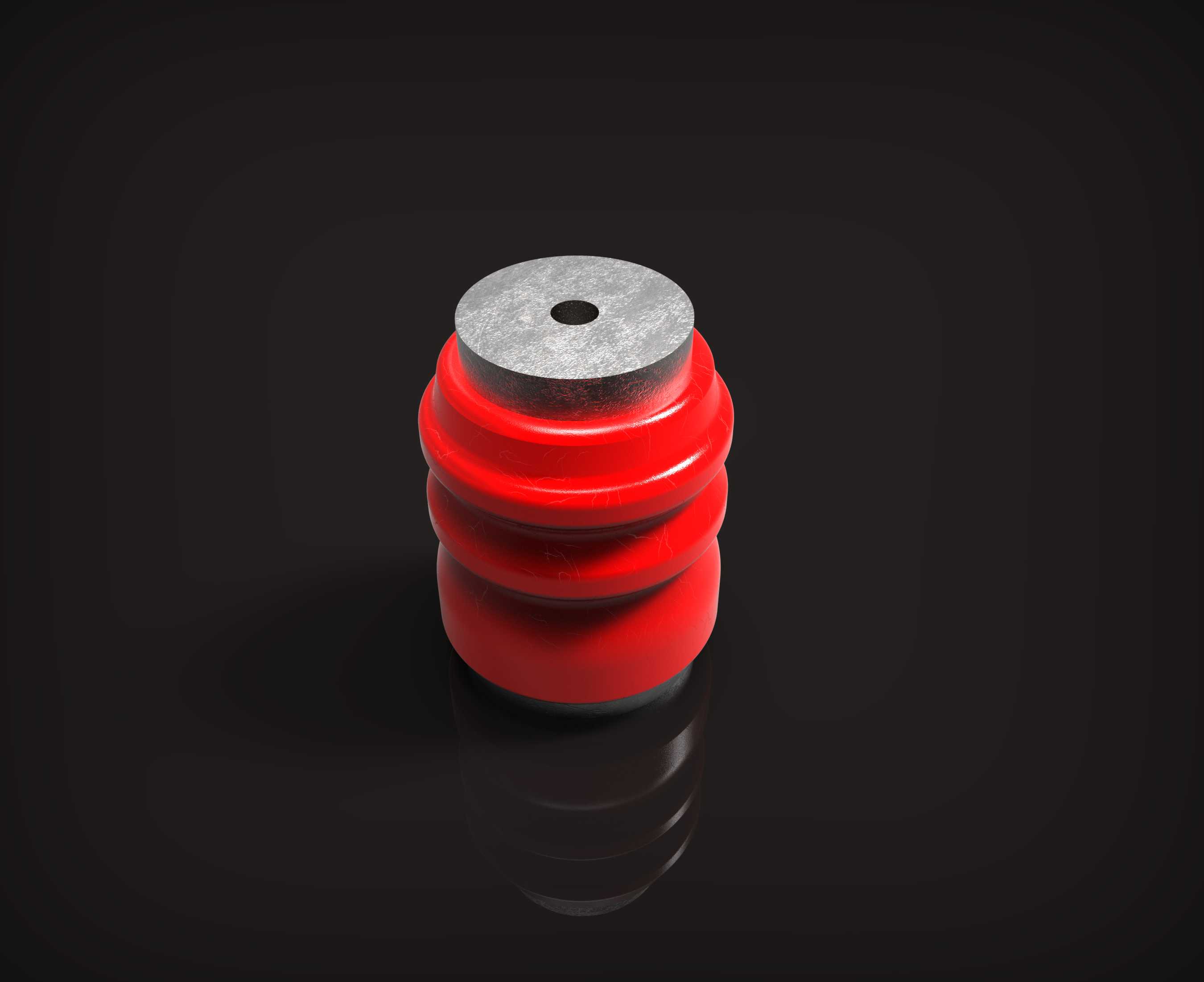

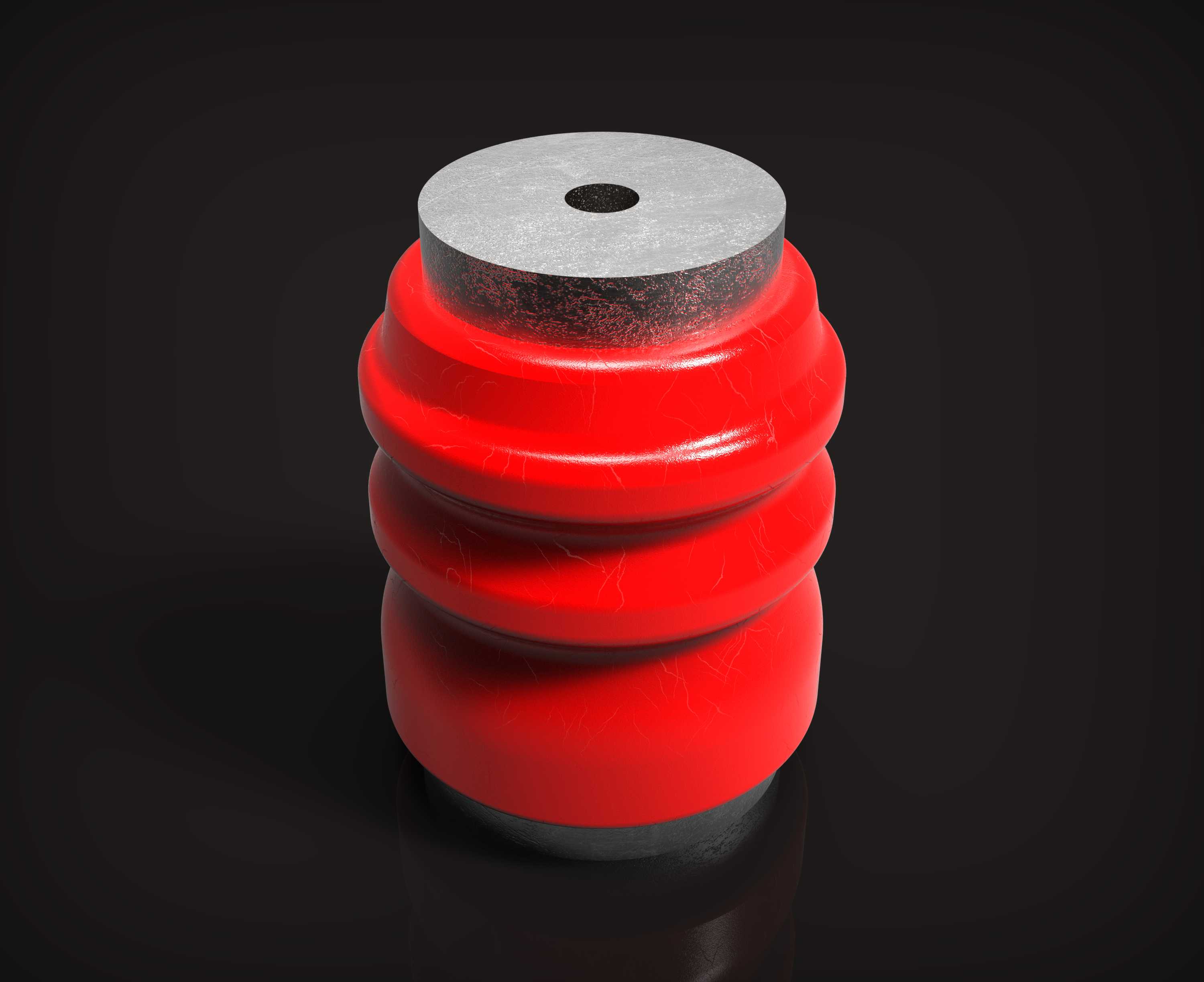

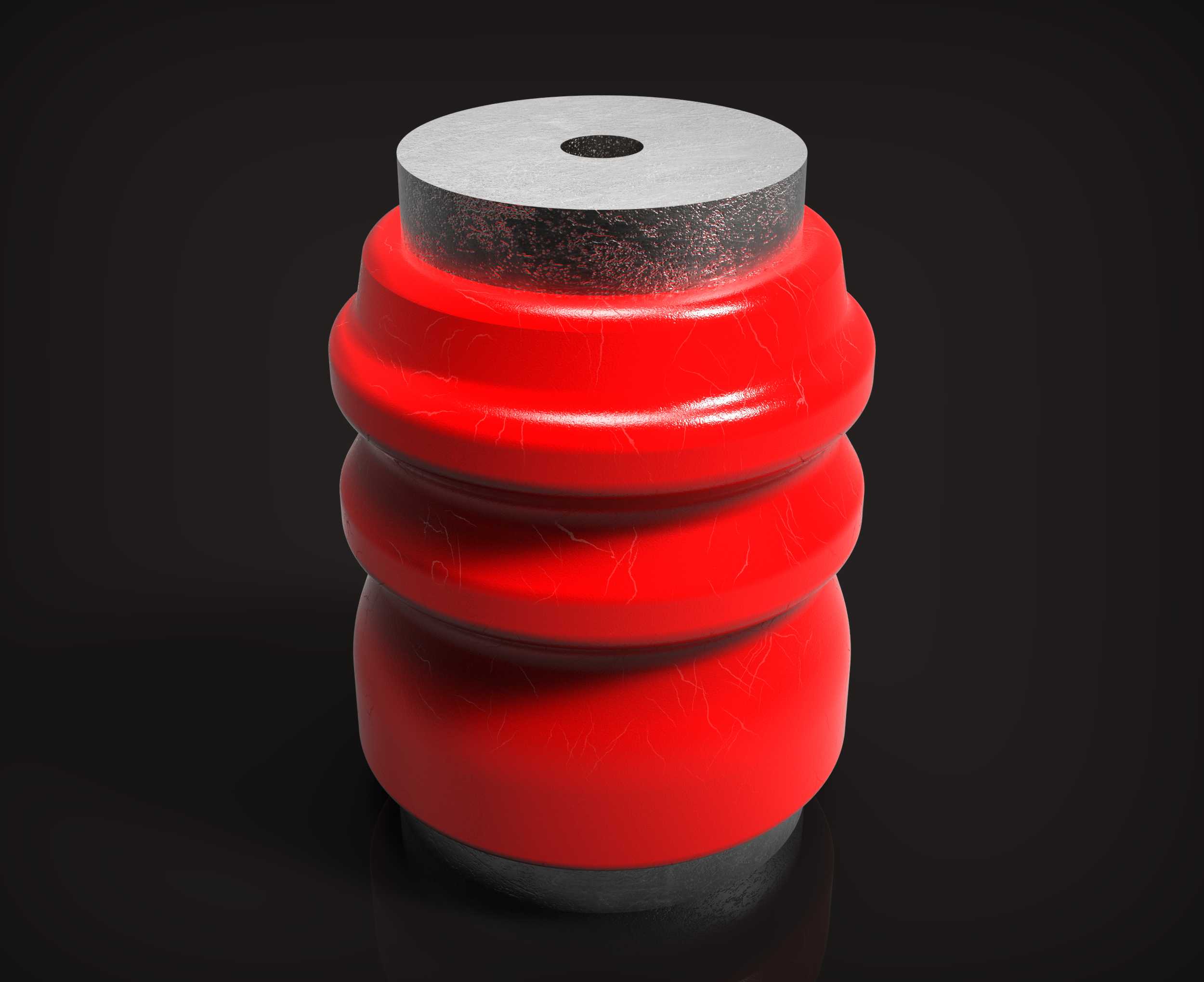

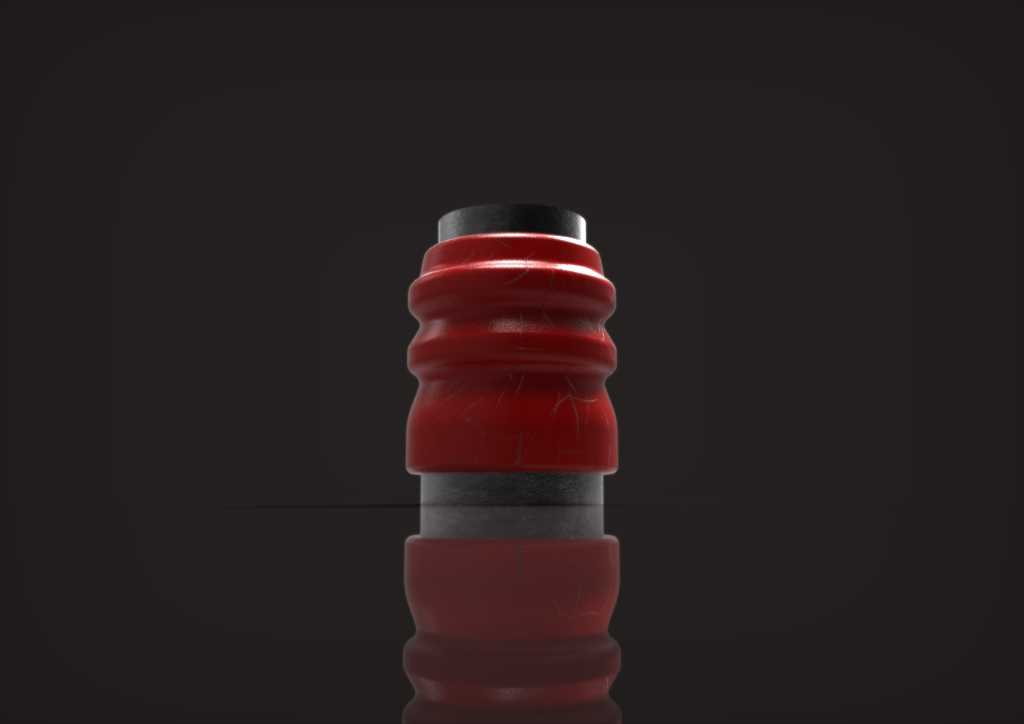

　　从结构设计逻辑来看，该绝缘件整体采用分段式柱体结构，主体绝缘段采用多道环形凸起的棱边设计，这一结构并非单纯的造型考量，一方面是在有限的柱体长度下，拉长带电端到接地端的沿面爬电距离，满足7.2kV电压等级下的最小爬电比距要求，避免潮湿凝露工况下出现沿面闪络；另一方面环形凸起的结构也能提升绝缘件整体的抗弯折强度，在母线短路产生电动力冲击时，不会因为瞬时侧向载荷出现断裂。绝缘件两端的嵌装金属连接段，是整个部件的受力核心，设计时需要保证金属嵌件与绝缘主体的结合强度，避免长期运行中因为温度变化、机械振动出现嵌件松动，金属嵌件的端面加工有标准安装螺纹，不需要额外配置连接附件，就能直接完成与母线夹、柜体安装梁的固定，减少现场装配的工序。

　　尺寸边界上，该绝缘件总长度控制在95mm，这个尺寸是经过多轮柜内排布验证得出的，既能够保证7.2kV电压等级下带电体到接地构件的空气净距满足规范要求，又不会因为长度过长占用过多柜内空间，适配KYN28、XGN等常见中置柜、固定柜的母线室安装空间。绝缘主体的最大外径控制在合理范围，不会因为直径过大影响相邻两相母线的相间距离，安装时只需要保证两端安装面的同轴度偏差在允许范围内，就可以避免安装过程中出现绝缘件受额外内应力的问题。

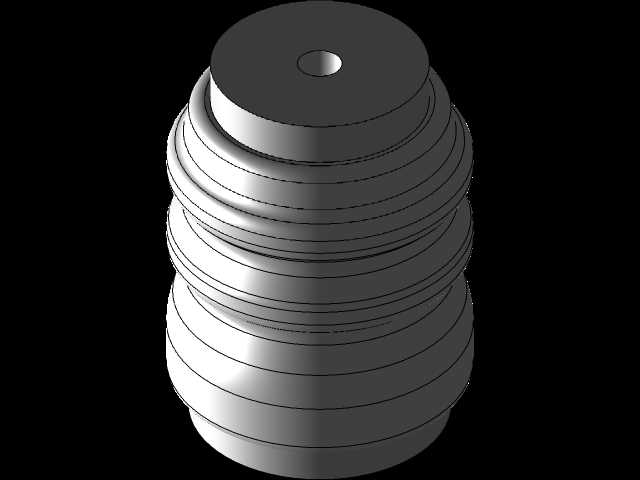

　　建模过程中，需要重点处理几个核心结构的细节：首先是绝缘段环形凸起的过渡圆角，所有棱边位置都不能出现尖锐直角，否则一方面会造成电场集中，在高电压下容易产生局部电晕，长期运行会加速绝缘材料老化，另一方面直角位置在注塑成型时容易出现应力集中，导致部件成型后出现隐性裂纹，影响机械强度。其次是金属嵌件与绝缘材料结合面的滚花与止退结构，建模时需要还原嵌件表面的滚花纹理以及环形止退槽，保证模拟装配时的结合力计算与实际工况一致，避免后续做力学仿真时出现结果偏差。另外绝缘件两端的金属连接段，需要保证端面与绝缘件轴线的垂直度，否则安装时会出现母线安装面倾斜，导致母线连接点接触不良，长期运行出现发热问题。

　　实际应用选型时，该绝缘件主要用于户内交流50Hz、额定电压7.2kV的配电系统中，作为母线、隔离开关、断路器等带电部件的支撑固定构件，适用的环境温度范围覆盖常规配电房的-15℃到+40℃区间，能够满足大部分工业厂房、商业建筑配电房的使用工况。不同于外绝缘用的瓷质绝缘子，该类绝缘件采用环氧类绝缘材料模压成型，抗冲击性能更好，不会因为安装过程中的碰撞、运输过程中的震动出现碎裂问题，同时材料的介电性能稳定，长期运行下的绝缘衰减幅度远低于传统陶瓷材料。在做柜内结构排布时，需要注意该绝缘件的安装位置要避开母线连接点的发热集中区域，同时要保证绝缘件表面不会长期积存凝露，必要时可以在柜内配置加热驱潮装置，避免绝缘表面受潮导致绝缘性能下降。

　　从结构验证的角度，建模完成后需要做两个维度的仿真校核：一是机械强度校核，模拟母线短路时产生的最大电动力载荷，验证绝缘件的最大应力是否低于材料的许用应力，保证短路冲击下不会出现断裂；二是电场仿真校核，验证绝缘件表面的最大场强是否低于空气的起晕场强，避免运行中出现持续电晕，影响部件使用寿命。这两个校核环节是这类高压绝缘构件设计中必不可少的步骤，直接关系到配电设备的长期运行可靠性。
