36kV级270mm气隙高压支柱绝缘子结构

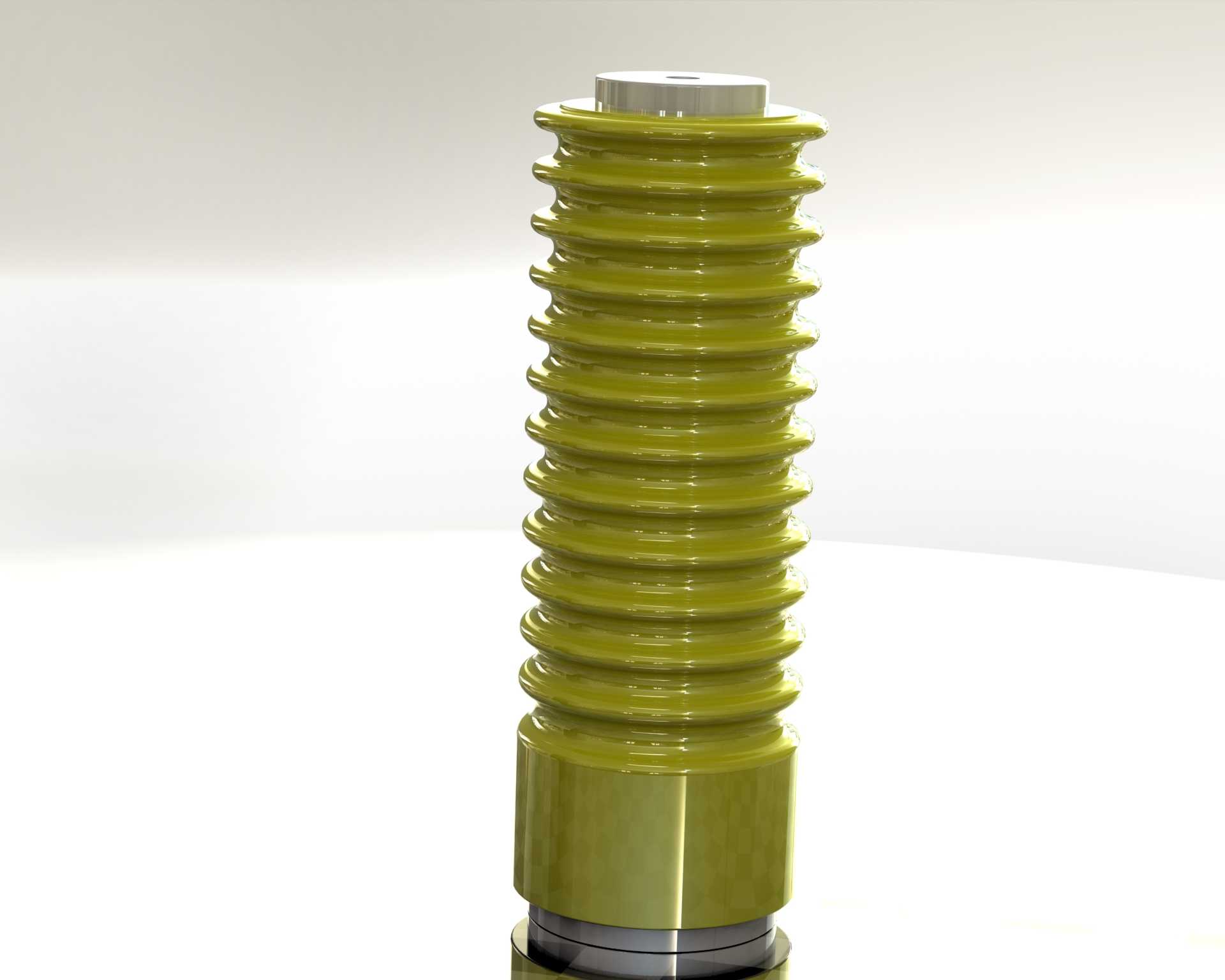

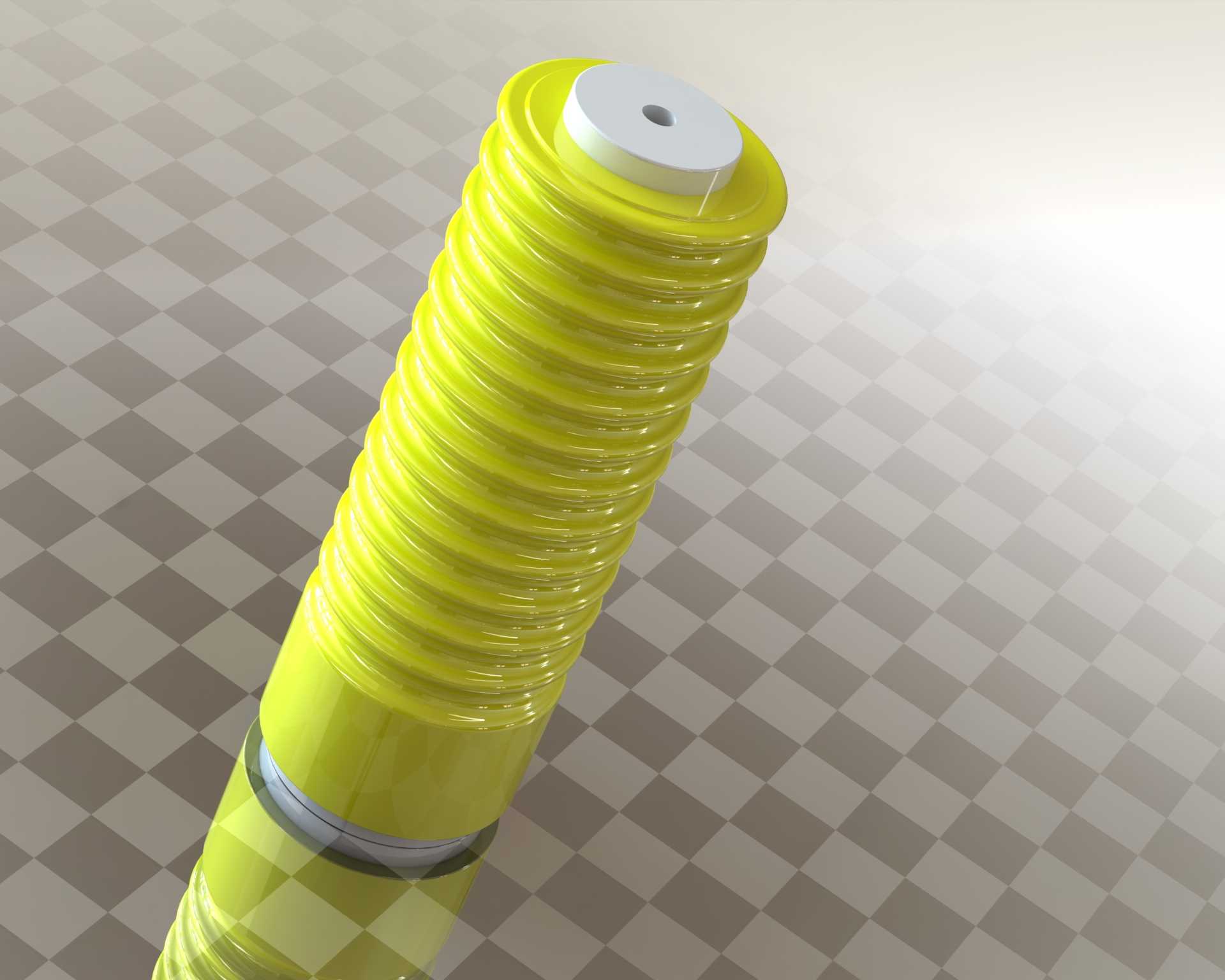

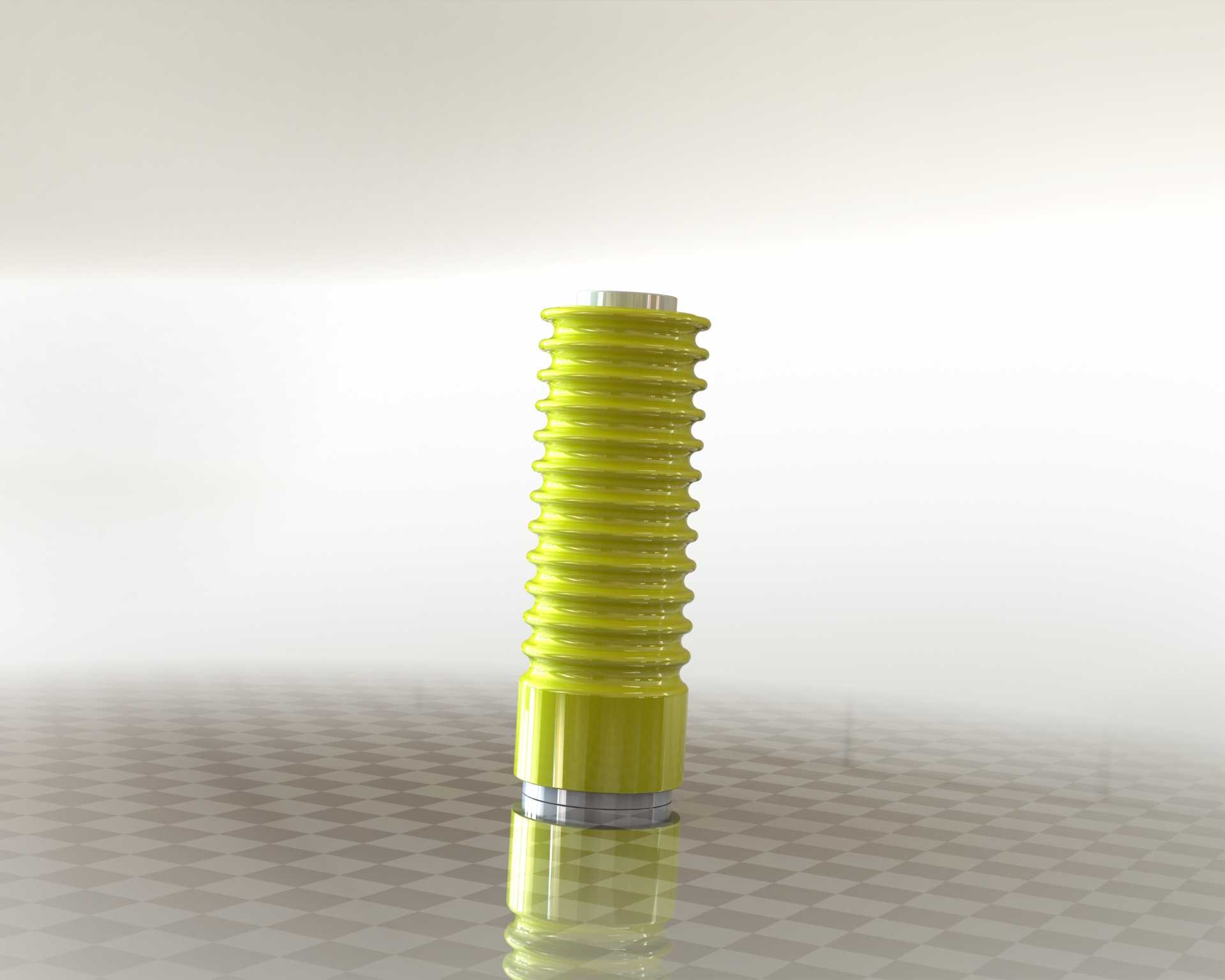

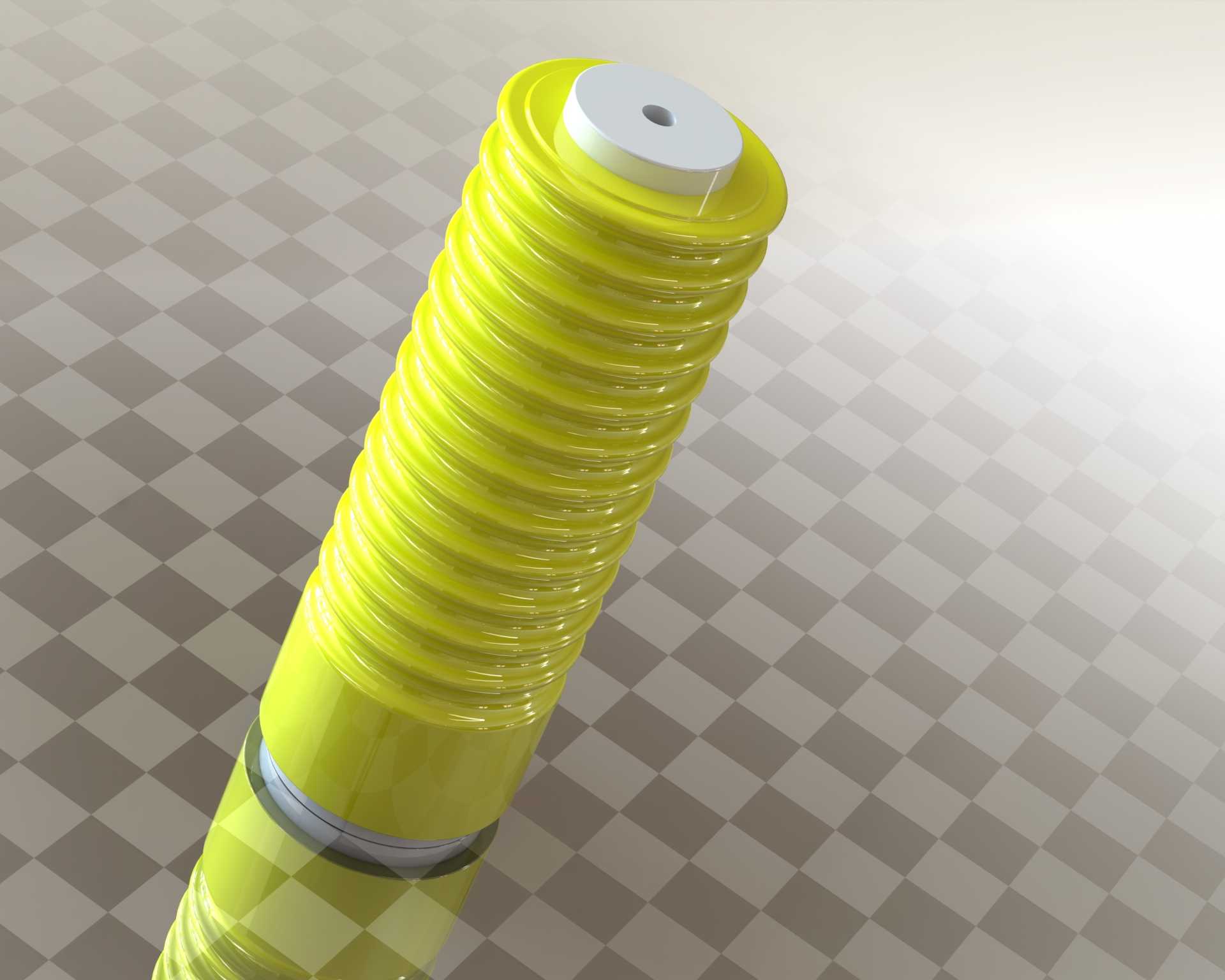

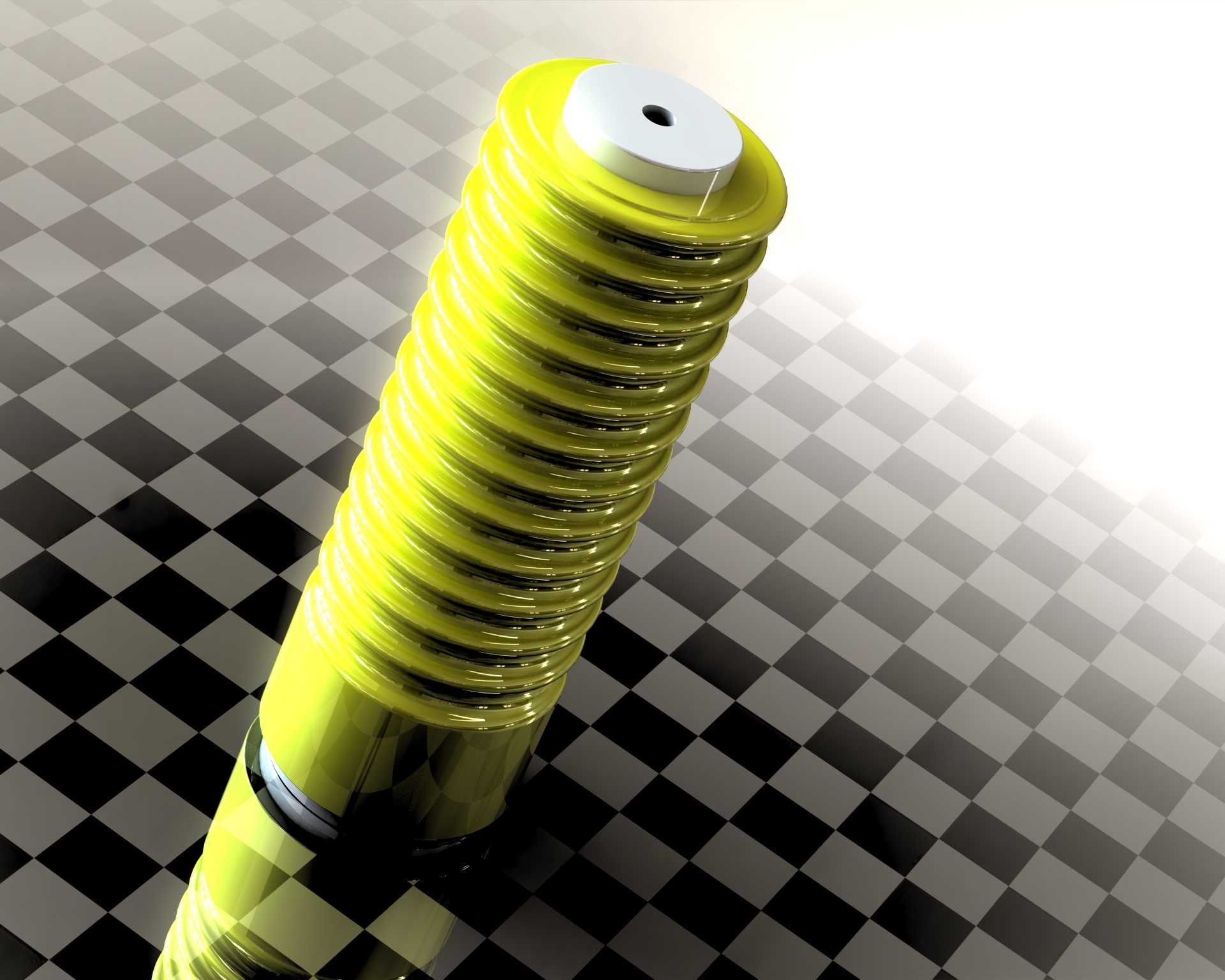

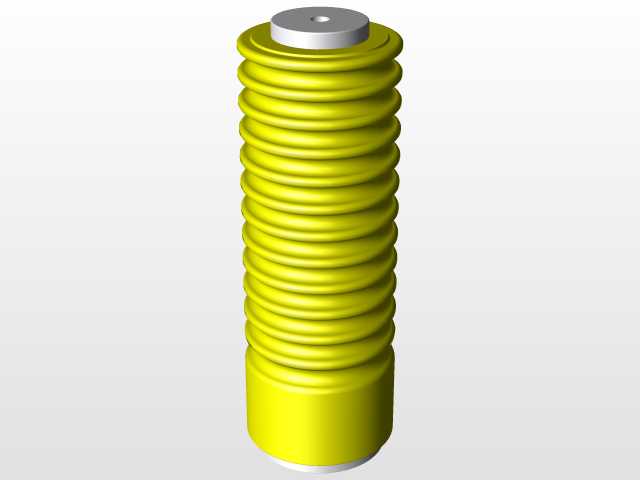

　　在10kV至35kV电压等级的户外输配电线路、变电站间隔、高压开关柜母线支撑场景中，支柱类绝缘件是承担带电导体与接地构架之间电气隔离、机械承载双重功能的核心零部件，本次建模的J4-170规格绝缘子，正是针对36kV额定电压场景开发的标准件结构。从实际工程应用的反馈来看，这类绝缘子的失效多集中在沿面闪络、端部密封失效、机械抗弯强度不足三类问题，因此建模过程中首先对绝缘主体的伞裙结构做了参数化排布：整体采用大小伞交替的棱纹结构，单节伞裙的伸出长度、相邻伞裙的间距严格匹配污秽地区的爬电距离要求，270mm的结构高度对应的气隙长度，刚好满足36kV电压等级下的工频耐压、雷电冲击耐受的电气间隙要求，避免雨天、

　　凝露工况下伞裙间形成连续水膜导致沿面放电。绝缘主体的材质为高温硫化硅橡胶，建模时保留了硅橡胶件模压成型后的脱模斜度，伞裙边缘的厚度做了渐变收薄处理，既减少材料用量，也能在强风环境下降低风阻载荷，避免长期风振导致伞裙根部出现疲劳裂纹。上下两端的金属嵌件采用镀锌钢材质，嵌件与硅橡胶主体的结合面做了环形凹槽的止口结构，建模时特意还原了嵌件表面的滚花纹理，这一细节是为了增大橡胶与金属件的粘接接触面积，避免长期户外运行后因温度变化导致两种材质热胀冷缩量不一致，出现结合面缝隙进水、内部绝缘击穿的问题。上端嵌件的内螺纹、下端法兰的安装孔位完全适配行业通用的母线固定金具、支架安装尺寸，安装孔的中心距、螺纹深度都预留了标准紧固件的装配余量，

　　不需要二次加工就能直接适配常规的横担、构架安装面。从结构受力的角度做校核时，整个绝缘子的抗弯载荷满足顶端施加规定弯曲力时，根部的应力不超过硅橡胶材料的许用应力，金属嵌件的拉脱力达到行业标准要求的数值，即使在覆冰、大风的极端工况下，也不会出现绝缘件断裂、导体脱落的事故。建模过程中对伞裙的排布做了优化，相邻伞裙的重叠遮挡量控制在合理范围，既保证足够的爬电距离，也避免伞裙过密导致积污难以被雨水自然冲刷，减少运维清扫的频次。端部的密封结构采用了多层密封设计，金属嵌件与硅橡胶结合的端部做了圆弧过渡，没有应力集中的直角棱边，避免局部电场强度过高引发电晕，长期运行下不会出现电蚀损导致的绝缘老化。这类绝缘件除了在常规敞开式变电站使用，

　　也可适配户内高压柜的母线支撑场景，模型的安装边界完全兼容现有标准支架的安装尺寸，设计人员在做输配电构架、高压柜结构设计时，可以直接调取模型装配，不需要重新绘制绝缘件的细节结构，能大幅缩短方案设计阶段的建模周期，同时也能通过模型直接校核带电体与接地构件之间的安全距离，避免设计阶段出现电气间隙不足的硬伤。
