球形管阀关闭调节结构三维设计

　　在流体输送管路系统中，这类球形关闭调节结构的应用覆盖了从民用给排水、工业制程流体输送到特种介质管控的多个场景，不同于常规闸阀、截止阀的线性截流逻辑，球形截流件的转动调节方式能在更小的操作扭矩下实现通径的无级开度调整，同时在全关状态下依靠球面与密封副的贴合实现可靠截流。从实际工况适配来看，该结构的球面基体采用铝质基材，表面做分子弧氧化陶瓷覆盖处理，这种表面处理工艺能让阀芯表层形成高硬度、低摩擦系数的陶瓷质覆层，既可以降低阀芯转动过程中与密封件的摩擦阻力，减少长期启闭带来的密封件磨损，也能提升阀芯表面的耐冲蚀性能，应对管路中带有微小固体颗粒的流体介质时，能有效降低颗粒对球面的划伤概率，延长截流部件的实际使用寿命。

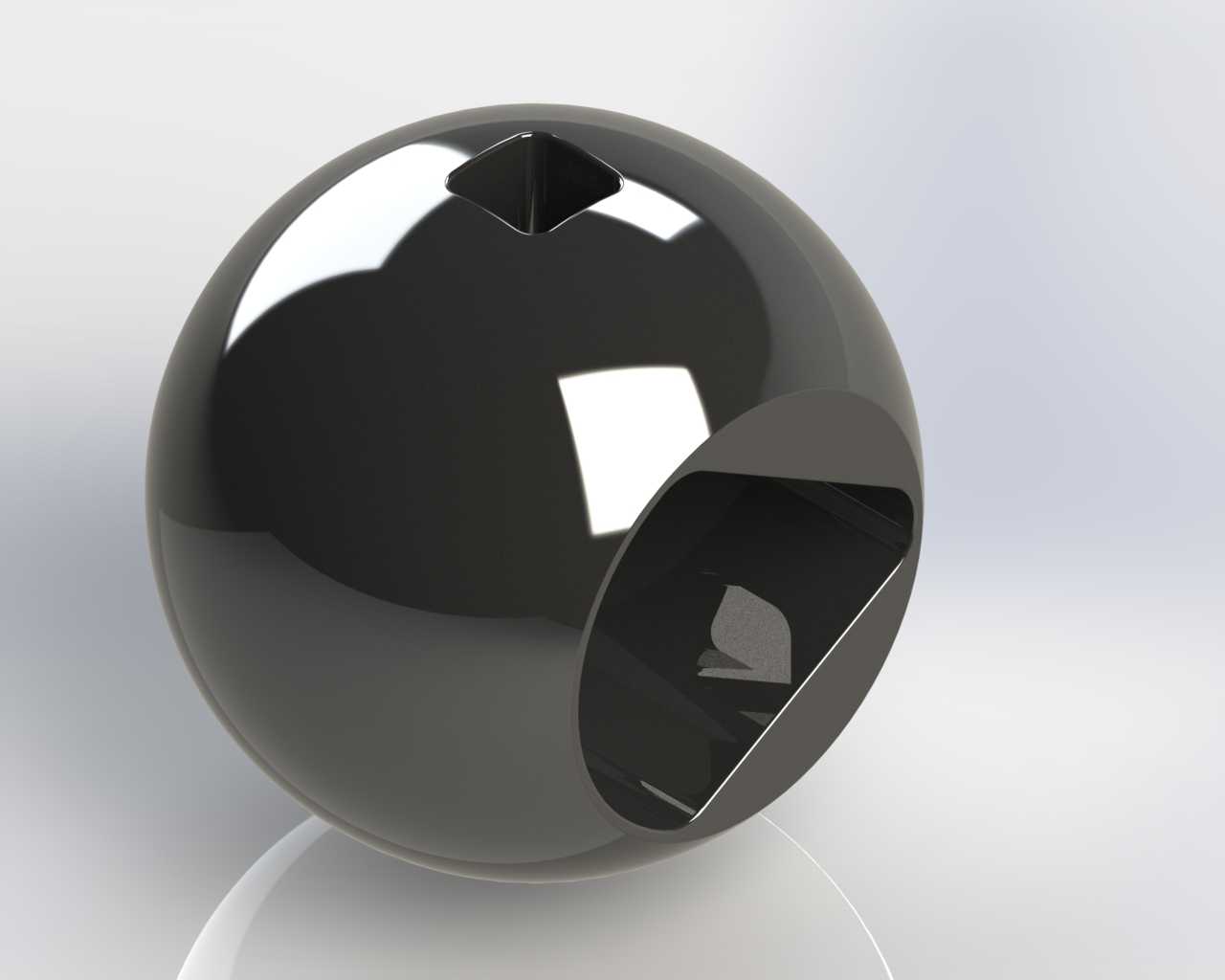

　　设计阶段首先要明确的是安装边界约束，球形阀芯的外圆尺寸需要匹配对应通径的阀体内腔，球面的圆度公差需要控制在微米级，避免球面与密封环配合时出现局部间隙导致的内漏问题；阀芯上的通流孔采用偏心斜切结构，而非传统球阀的直通圆孔，这种结构设计能让阀门在小开度调节时，流体通过截面的变化更平缓，减少常规直通球阀小开度下流体冲蚀密封面、调节特性陡变的问题，适合需要对管路流量做精细调节的工况。从功能特性上看，阀芯顶部的方榫结构是与阀杆配合的传动接口，方榫的尺寸公差需要与阀杆端部的方孔做过渡配合，保证传动过程中无旷量，避免阀杆转动角度与阀芯实际开度出现偏差，影响调节精度；阀芯侧面的斜切通流孔边缘做了圆弧过渡处理，没有尖锐的直角棱边，

　　一方面能降低流体通过时的局部湍流强度，减少管路振动和流阻损失，另一方面也能避免棱边位置在长期流体冲蚀下出现气蚀损伤。在实际装配逻辑中，该球形阀芯需要被两侧的密封环夹持固定在阀腔内部，密封环通常采用具备自润滑特性的高分子材料，装配时的预紧压力需要经过计算，既要保证全关状态下密封副的贴合比压满足密封要求，又不能让预紧力过大导致阀芯转动扭矩过高，影响手动或电动执行机构的驱动适配。针对不同的管路压力等级，阀芯的壁厚也做了对应优化，在保证通流面积满足管路流量要求的前提下，铝质基体的壁厚能承受对应压力等级下的介质冲击，不会因为长期受压出现形变导致球面圆度超差。表面的铝阳极氧化陶瓷层与基体的结合强度是工艺控制的核心要点，

　　覆层厚度均匀性直接影响球面的尺寸精度，加工过程中需要在氧化处理后对球面做精整抛光，保证表面粗糙度达到密封配合的要求，同时不会破坏陶瓷覆层的完整性。这类调节结构相比传统的柱塞式调节阀，流道更平滑，全开状态下的流阻系数更低，适合对管路压力损失有严格要求的流体输送系统；相比常规浮动式球阀，它的调节区间更宽，不会出现常规球阀在30%开度以下几乎无调节作用、70%开度以上流量变化极小的问题，能覆盖从全关截流到全开输送的全范围流量调节需求。在化工制程管路中，这种带陶瓷覆层的阀芯还能适配部分弱腐蚀性介质的输送管控，陶瓷层的化学稳定性可以抵御弱酸碱介质的腐蚀，避免铝质基体直接接触介质出现腐蚀剥落，污染输送流体或者导致阀芯卡涩。安装过程中需要注意阀芯的安装方向，斜切通流孔的朝向需要与管路流体方向匹配，才能保证调节过程中的流量特性符合设计预期，反向安装会导致小开度下流体直接冲蚀密封环配合面，大幅缩短密封件的使用寿命。日常维护时，因为陶瓷覆层的低摩擦特性，不需要频繁添加润滑脂，只需要定期检查阀杆与阀芯配合的方榫位置是否有磨损，密封环是否出现老化形变即可，维护成本远低于同规格的其他类型调节阀体。
